本實用新型屬于農業機械制造技術領域，是一種用于松土的鏟。

背景技術：

農田土壤深松技術是在土壤管理和農作物生產過程中一項重要的應用技術。深松作為保護性耕作技術之一越來越受到重視，通過深松，可以加深土壤的耕作層，改善土壤的透氣率和透水性，達到保水、抗旱、排水、抗澇和保肥的目的。現有土壤深松鏟主要由鏟體和鏟頭構成，鏟頭安裝在鏟體底部，工作時將鏟體固定在牽引機械的架體上，鏟頭在土層下進行深耕。這種深松鏟主要針對有一定深度的土層進行松土，但沒有達到進一步的深耕，而且接近表面的土層只能翻開，沒有達到松土效果，不利于保墑。

技術實現要素：

本實用新型要解決的技術問題是公開一種具有多方位松土功能的三層深松鏟。

本實用新型解決技術問題的方案主要采用鏟體和鏟頭構成，鏟體的下半部分形成向前面彎曲的弧形，鏟頭在鏟體的底部，鏟頭垂直于鏟體的底部，鏟體的底部還固定有鏟翼，鏟翼在鏟頭后部，與鏟體的底部垂直，鏟體中間位置的兩側各固定安裝有一個側鏟臂，兩個側鏟臂分別向外側呈弧形彎曲，兩個側鏟臂上方的外側還分別固定有一個向外伸的松土板，鏟體的前端有主刃口，側鏟臂前端有側刃口，主刃口和側刃口與鏟頭的鏟尖同方向。

鏟體的頂端有裝配孔，通過裝配孔與牽引裝置連接。

工作時，牽引裝置帶動本深松鏟沿主刃口所指方向前進，通過鏟頭對土壤深層耕耘，鏟翼進一步括大深層的擾動范圍，側鏟臂對中深層的土壤進行翻耕，松土板將表層土壤破成碎塊。

本實用新型操作簡便，不但能夠深松土壤，還能夠對土壤表層破碎，保墑效果好，松土范圍大，適用于播種前深耕。

附圖說明：

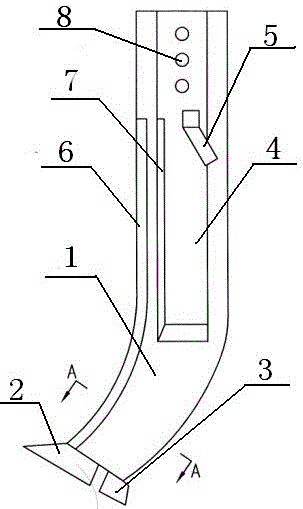

圖1為本實用新型結構示意圖；

圖2為圖1的側視圖；

圖3為圖2的A－A視圖。

具體實施方式：

本實用新型由鏟體1和鏟頭2構成，鏟體1的下半部分形成向前面彎曲的弧形，鏟頭2在鏟體1的底部，鏟頭2垂直于鏟體1的底部，鏟體1的底部還固定有鏟翼3，鏟翼3在鏟頭2后部，與鏟體1的底部垂直，鏟體1中間位置的兩側各固定安裝有一個側鏟臂4，兩個側鏟臂4分別向外側呈弧形彎曲，兩個側鏟臂4上方的外側還分別固定有一個向外伸的松土板5，鏟體1的前端有主刃口6，側鏟臂4前端有側刃口7，主刃口6和側刃口7與鏟頭2的鏟尖同方向，鏟體1的頂端有裝配孔8。
