本實用新型屬于農業機械制造技術領域，是一種用于松土的鏟。

背景技術：

農田土壤深松技術是在土壤管理和農作物生產過程中一項重要的應用技術。深松作為保護性耕作技術之一越來越受到重視，通過深松，可以加深土壤的耕作層，改善土壤的透氣率和透水性，達到保水、抗旱、排水、抗?jié)澈捅７实哪康摹８鶕?jù)作物生長的不同，深松多涉及不同深度、不同幅度、不同效果、不同作物、不同時間的整地作業。現有土壤深松鏟主要由鏟體和鏟頭構成，鏟頭安裝在鏟體底部，工作時將鏟體固定在牽引機械的架體上，鏟頭在土層下進行深耕。這種深松鏟主要針對有一定深度的土層進行松土，而接近表面的土層只能翻開，形成大塊體，不利于保墑。

技術實現要素：

本實用新型要解決的技術問題是公開一種旱田偏柱式復層土壤深松鏟，在進行深耕的同時，將表層土壤破成碎塊。

本實用新型解決技術問題的方案是采用連接板、鏟體、鏟頭和松土板構成旱田偏柱式復層土壤深松鏟，鏟體為條狀弧形板，鏟頭在鏟體的底部，鏟頭與鏟體的底部垂直，鏟體的頂部有上固定孔，連接板的底部有下固定孔，連接板的底部與鏟體頂部連接，在連接板與鏟體的連接處安裝有松土板，松土板有側固定孔，有螺栓穿過側固定孔、上固定孔和下固定孔，將連接板、鏟體和松土板固定為一體，松土板為左右兩塊三角形板組合成一體的三角形板體，松土板前端高于后端，鏟體的前端有刃口。

連接板頂端有裝配板，通過裝配板將連接板與牽引裝置連接。

工作時，牽引裝置帶動本深松鏟沿鏟體刃口所指方向前進，鏟頭對土壤深耕，松土板將表層土壤破成碎塊。

本實用新型操作簡便，不但能夠深松土壤，還能夠?qū)ν寥辣韺悠扑椋勑Ч茫m用于播種前深耕。

附圖說明：

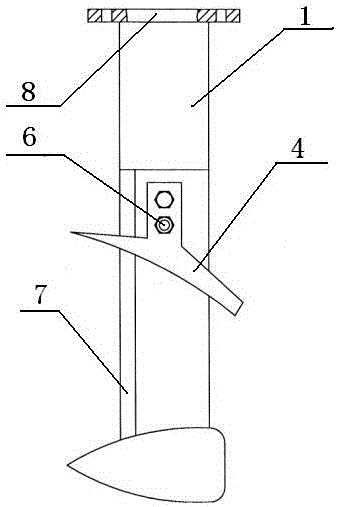

圖1為本實用新型結構示意圖；

圖2為圖1的側視圖；

圖3為圖1的A－A視圖。

具體實施方式：

本實用新型由連接板1、鏟體2、鏟頭3和松土板4構成，鏟體為條狀弧形板，鏟頭3在鏟體2的底部，鏟頭3與鏟體2的底部垂直，鏟體2的頂部有上固定孔9，連接板1的底部有下固定孔5，連接板1的底部與鏟體2頂部連接，在連接板1與鏟體2的連接處安裝有松土板4，松土板4有側固定孔10，有螺栓6穿過側固定孔10、上固定孔9和下固定孔10，將連接板1、鏟體2和松土板4固定為一體，松土板4為左右兩塊三角形板組合成一體的三角形板體，松土板4前端高于后端，鏟體2的前端有刃口7，連接板1頂端有裝配板8。
