本實用新型涉及一種花箱，特別是一種條板混搭拼合式花箱。

背景技術：

隨著城市化建設的向前推進，室外綠化花草樹已成城市的風景，作為承載花草樹木的工具，花箱在公園、小區甚至室內被廣泛運用。大部分木質的花箱在經歷長時間風雨陽光侵蝕后，容易腐爛、發霉、變形、開裂；并且現有的花箱多為木質結構，接縫處如果縫過大，會導致箱內無法存儲水份，影響植物生長；其次現有的花箱都為不可拆結構，在運輸過程中會帶來不便，更不便于拆卸和檢修，因而室外花箱被越來越多使用于隔離與裝飾?，F有花箱多用實木，塑木，金屬，石材，磚石，這些傳統材料都不其不可避免的短板，如實木與塑木壽命短難維護，金屬與石材造價高，磚石砌成后無法移動，這些都難以滿足城市發展的需求。

另外，現有花箱箱體連接方式一般使用四面具有連接卡槽或孔位的金屬連接件，將箱板固定在連接件上，這種連接方式的缺點如下：a.需要將箱板固定特殊連接件，或者將箱體板端面加工出適配連接件上卡槽的形狀，安裝繁瑣，耗費人工；b.受限于連接件的結構，其箱體組合風格單一；c.箱體與地面固定麻煩；d.連接連接件四邊有較大卡槽，影響外觀。

另一種是一塊具有對接、直角或者三通結構的擠出件作為連接件，連接件的中心孔設一個芯軸，通過芯軸將不同層之間的板相互搭接成較高的箱體。這種連接方式相較上一方案高度可調整，安裝也較為方便，而其缺點是：a.受限于連接連接件的結構，其箱體組合風格單一；b.箱體與地面固定麻煩；在使用中，對組合箱體的造型要求越來越多，現有的連接件都僅能提供1+1式的或者一些固定角度的連接方式，限制了花箱造型多樣性。

技術實現要素：

本實用新型的目的是想提供一種拆裝及移動方便，成本低、壽命長的條板混搭拼合式花箱。

一種條板混搭拼合式花箱，包括側板和底板，所述側板由多個水泥箱體板自上至下拼合而成，所述水泥箱體板兩端以中心對稱的方式分別設有第一水泥凸塊和第二水泥凸塊，所述第一水泥凸塊底部裝有插銷，所述第二水泥凸塊內置有和插銷相配合的插孔，所述側板底部設有水泥地板承托，所述底板設置于水泥底板承托上。

所述水泥箱體板頂端和底端分別設有凸棱和凹槽，所述凸棱和凹槽可配合相連；所述水泥箱體板底部兩端設有承托件；所述插孔中預注有石材膠層或砂漿層。

本實用新型所述的條板混搭拼合式花箱，其優點在于：

1、花箱高度大小可自由調整，款式可自行搭配，可做出仿木，仿石，清水混凝土等單一或混搭效果；

2、所述花箱采用條形拼接，安裝為堆砌拼裝，凸榫與凹槽的設置則可以輕易實現多種拼接方式，移動時可以化整為零，美觀實用的同時，生產運輸安裝方便快捷；

3、拆裝方便、輕松，無需使用任何工具，結構簡單，生產加工容易，拆卸后占據空間小，運輸、儲存容易，且還可根據需要隨時拼裝出不同形狀、大小的箱體，對受損花箱原地進行部件替換修復；

4、使用靈活、方便，并且裝飾條既對花箱起到固定和裝飾作用，又對承放平板起支撐固定作用；

5、結構巧妙，外形美觀，加上側板采用不腐爛、不發酶的混凝土板，經久耐用，使用壽命長，側板和底板的卡接方式較為牢固；底板之間采用拼接加以連接固定，弧形連接塊具有能防止磕碰的作用。

附圖說明

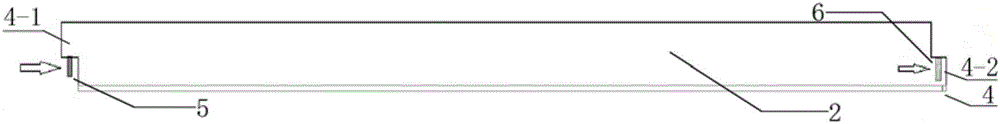

圖1為拼合式箱體板的結構示意圖；

圖2為承托底板箱體板的結構示意圖；

圖3為側板拼接的結構示意圖；

圖4為帶有底板承托的箱體板的結構示意圖；

圖5為箱體板接合的側面示意圖；

圖6為長條拼合的結構示意圖；

圖7帶有底座的箱體板的結構示意圖。

圖中，1—側板、2—水泥箱體板、2-1—最下方的箱體板、3—底板、4—凸塊、4-1—第一水泥凸塊、4-2—第二水泥凸塊、5—插銷、6—插孔、7—底板承托、8—長條、8-1—凸棱、8-2—凹槽、9—承托件

具體實施方式：

下面結合附圖對本實用新型作進一步說明。

如圖1-7所示的條板混搭拼合式花箱，包括側板1和底板3，所述側板1由多個箱體板2拼合而成，所述箱體板2為長條板，其左右兩端以中心對稱的方式分別設有凸塊4，其一端設有第一凸塊4-1裝有插銷5，其另一端的第二凸塊4-2設有和插銷5相對應的插孔6，所述側板1底部設有底板承托7，所述底板3設置于底板承托7上，所述的底板承托7可為水泥底板承托7；較佳的方式為，最下方的箱體板2-1帶有底板承托7。

所述箱體板2可為木質箱體板或水泥箱體板，箱體板2上下兩端分別設有可咬合固定的凸棱8-1和凹槽8-2；其優選的方案為，箱體板2上下兩端各設有一長條8，其一端長條8為帶凸起的長條8-1，另一端長條8為帶凹槽的長條8-2，帶凸起的長條8-1和帶凹槽的長條8-2可咬合固定，所述插孔6中預注有石材膠層或砂漿層。

側板1或底板3所用的板材為仿木，仿石或清水混凝土；箱體板2-1下方設有可支撐箱體的承托件9，所述承托件9可為水泥支腳，帶有承托件9的箱體板2可根據花箱需填土深度拼裝在所需位置，底板3為與箱體形狀大小一致的混凝土板，放置于箱體內，其兩端依靠底板承托7支撐。

以上示意圖所標規格為常用規格之一，規格可根據需求而定，如拼成長方形花箱，正方形花箱，回字形花箱，L形花箱，U形花箱，平行四邊形花箱，不等邊四邊形，五邊形等等。同一花箱亦可與不同高度、不同厚度的箱體板混拼，組成各式各樣款形。

上述實施例為本實用新型較佳的實施方式，但本實用新型的實施方式并不受上述實施例的限制，其他的任何未背離本實用新型的精神實質與原理下所作的改變、修飾、替代、組合、簡化，均應為等效的置換方式，都包含在本實用新型的保護范圍之內。
