本實用新型涉及一種農用工具，具體是一種農用便捷手提播種裝置。

背景技術：

菜園里種植蔬菜時，首先需要播種，而目前的播種工具，主要應用于大范圍的田園，對于菜園這種小面積的土地，不方便用，所以需要人工挖坑播種，但是目前手工用的播種工具主要是一把鏟子，功能單一。

技術實現要素：

本實用新型的目的在于提供一種農用便捷手提播種裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種農用便捷手提播種裝置，包括盒體和導流半管；所述盒體設置有轉門、鉸鏈、拉柄、提手框、橡膠防滑套、出種管、軸架板、轉銷、壓桿、彈簧、封板、轉軸、支腳和擋板；所述轉門的后側邊通過鉸鏈連接在盒體的上端面處；所述拉柄垂直設置在轉門的上端面處；所述提手框垂直設置在盒體前端面的下側；所述出種管垂直設置在盒體下端面的中間位置且出種管與盒體相連通；所述軸架板有兩塊，分別垂直設置在出種管下端頭前側壁的左右兩側且兩塊軸架板相互平行；所述轉銷設置在兩塊軸架板的中間位置；所述壓桿的下段連接著轉銷且壓桿與轉銷相互垂直；所述彈簧一端連接著提手框橫框的后側壁，另一端連接著壓桿的上段側壁；所述封板水平設置在出種管的出口處且封板連接著壓桿的下端頭；所述支腳有四個，盒體的左右端面各設置有兩個支腳，支腳一端通過轉軸連接著盒體；所述導流半管設置有鏟頭、板桿和L形壓板；所述導流半管豎直連接在出種管的下端頭處；所述鏟頭固接在導流半管下端頭的前側且鏟頭處于垂直位置；所述板桿垂直設置在導流半管下端后側壁處；所述L形壓板的上側板水平固接著板桿。

作為本實用新型進一步的方案：所述提手框的橫框套有橡膠防滑套。

作為本實用新型再進一步的方案：所述擋板有四塊，分別垂直設置在盒體左右端面的后側端點處且擋板處于水平位置。

與現有技術相比，本實用新型的有益效果是：

本實用新型的轉門向上轉動，打開盒體的上側，向盒體內裝種子，進行播種；拉柄便于使用者拉起轉門；提手框便于使用者用手提著盒體，進行播種；橡膠防滑套便于使用者用手握緊提手框，避免手滑脫落；出種管便于種子從盒體內流出；壓桿繞轉銷轉動；按下壓桿的上端頭，壓桿的下端頭隨之翹起；封板用于封住出種管的出口，當需要播種時，按下壓桿的上端頭，使得封板轉開，便于出種管流出種子，當松開壓桿的上端頭時，在彈簧的回彈力作用下，壓桿回到原始位置，從而使得封板重新封住出種管；當使用者累了時，轉動支腳，使其垂直盒體的后端面，將其支撐在地面上，作為板凳休息；擋板用于限制支腳轉動，便于支腳支撐著盒體；導流半管用于將流出的種子引導進泥土內；鏟頭用于挖出土坑，便于播種；當播完種后，使用L形壓板將泥土推入播種的坑，再將泥土壓平；本實用新型的設計結構簡單，工作性能好，實用性強，充分展現了現代化工具的特點，發展前景十分良好。

附圖說明

圖1為農用便捷手提播種裝置的結構示意圖。

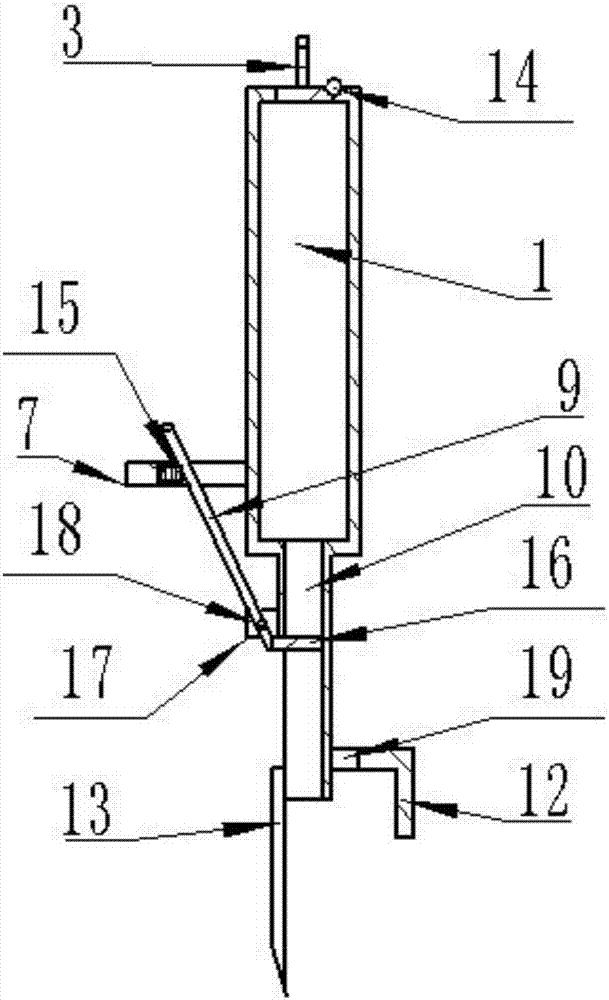

圖2為農用便捷手提播種裝置剖視圖。

圖中：1-盒體，2-轉門，3-拉柄，4-支腳，5-轉軸，6-擋板，7-提手框，8-橡膠防滑套，9-壓桿，10-出種管，11-導流半管，12-L形壓板，13-鏟頭，14-鉸鏈，15-彈簧，16-封板，17-軸架板，18-轉銷，19-板桿。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種農用便捷手提播種裝置，包括盒體1和導流半管11；所述盒體1設置有轉門2、鉸鏈14、拉柄3、提手框7、橡膠防滑套8、出種管10、軸架板17、轉銷18、壓桿9、彈簧15、封板16、轉軸5、支腳4和擋板6；所述轉門2的后側邊通過鉸鏈14連接在盒體1的上端面處，向上轉動轉門2，打開盒體1的上側，向盒體1內裝種子，進行播種；所述拉柄3垂直設置在轉門2的上端面處，拉柄3便于使用者拉起轉門2；所述提手框7垂直設置在盒體1前端面的下側，提手框7便于使用者用手提著盒體1，進行播種；所述提手框7的橫框套有橡膠防滑套8，橡膠防滑套8便于使用者用手握緊提手框7，避免手滑脫落；所述出種管10垂直設置在盒體1下端面的中間位置且出種管10與盒體1相連通，出種管10便于種子從盒體1內流出；所述軸架板17有兩塊，分別垂直設置在出種管10下端頭前側壁的左右兩側且兩塊軸架板17相互平行；所述轉銷18設置在兩塊軸架板17的中間位置；所述壓桿9的下段連接著轉銷18且壓桿9與轉銷18相互垂直，壓桿9繞轉銷18轉動；所述彈簧15一端連接著提手框7橫框的后側壁，另一端連接著壓桿9的上段側壁，按下壓桿9的上端頭，壓桿9的下端頭隨之翹起；所述封板16水平設置在出種管10的出口處且封板16連接著壓桿9的下端頭，封板16用于封住出種管10的出口，當需要播種時，按下壓桿9的上端頭，使得封板16轉開，便于出種管10流出種子，當松開壓桿9的上端頭時，在彈簧15的回彈力作用下，壓桿9回到原始位置，從而使得封板16重新封住出種管10；所述支腳4有四個，盒體1的左右端面各設置有兩個支腳4，支腳4一端通過轉軸5連接著盒體1，當使用者累了時，轉動支腳4，使其垂直盒體1的后端面，將其支撐在地面上，作為板凳休息；所述擋板6有四塊，分別垂直設置在盒體1左右端面的后側端點處且擋板6處于水平位置，擋板6用于限制支腳4轉動，便于支腳4支撐著盒體1；所述導流半管11設置有鏟頭13、板桿19和L形壓板12；所述導流半管11豎直連接在出種管10的下端頭處，導流半管11用于將流出的種子引導進泥土內；所述鏟頭13固接在導流半管11下端頭的前側且鏟頭13處于垂直位置，鏟頭13用于挖出土坑，便于播種；所述板桿19垂直設置在導流半管11下端后側壁處；所述L形壓板12的上側板水平固接著板桿19，當播完種后，使用L形壓板12將泥土推入播種的坑，再將泥土壓平。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
