本實用新型屬于無土栽培設備，具體為一種無土基質栽培水處理凈化器。

背景技術：

無土栽培是以草炭或森林腐葉土、膨脹蛭石等輕質材料做育苗基質固定植株，讓植物根系直接接觸營養液，采用機械化精量播種一次成苗的現代化育苗技術。無土栽培中用人工配制的培養液，供給植物礦物營養的需要。無土栽培是一種不用天然土壤而采用含有植物生長發育必需元素的營養液來提供營養，使植物正常完成整個生命周期的栽培技術。

配制營養液要考慮到化學試劑的純度和成本，生產上可以使用化肥以降低成本。配制的方法是先配出母液（原源），再進行稀釋，可以節省容器便于保存。因此，無土栽培對水質要求嚴格，因?yàn)樗幌笸猎耘嗑哂芯彌_能力，所以許多元素含量都比土壤栽培允許的濃度標準低，否則就會發生毒害。可以說，無土栽培的成功與否，水質非常關鍵。

無土栽培營養液一般使用自來水，有時井水、河水、泉水、湖水、雨水也可用于營養液配制。但無論采用何種水源，使用前都要確保水質適宜。以自來水作為水源使用，由于自來水是經過處理的，相對其他水源較有保障的，應用較為廣泛。然而在自來水的凈化及輸送過程中，供水管網的輸水距離較長，且某些管道年久失修及破損，對自來水水質進行二次污染，產生雜質和沉淀物，如鐵銹，水垢等，使終端用水與出廠水水質有明顯差異；同時，漂泊粉的使用也使得自來水中有余氯殘留，影響營養液的質量。

技術實現要素：

本實用新型的目的是針對以上問題，提供一種無土基質栽培水處理凈化器，去除水中的雜質和沉淀物；使自來水中余氯散逸，改善水質。

為實現以上目的，本實用新型采用的技術方案是：一種無土基質栽培水處理凈化器，包括矩形水池（1），所述水池（1）內至少設置有1層過濾層（2），所述過濾層（2）將水池（1）內部隔離成多個儲水腔（14）；所述水池（1）與過濾層（2）表面平行的前表面上端設置有進水管（11），且所述水池（1）與過濾層（2）表面平行的后表面下端設置有出水管（12）；所述過濾層（2）包括磚疊層（22）以及濾網層（21）；所述濾網層（21）分別貼合于磚疊層（22）兩外表面；所述水池（1）的正上方設置有蓋棚（3），所述蓋棚（3）完全覆蓋水池（1）的開口。

進一步的，所述過濾層（2）為3層。

進一步的，所述磚疊層（22）為磚塊疊放而成，且不少于2排，彼此之間留有間隙。

進一步的，所述濾網層（21）由10層紗網疊合而成，紗網目數為60-300目。

進一步的，所述濾網層（21）的紗網目數逐層增加，靠近磚疊層（22）的紗網目數最高。

進一步的，所述儲水腔（14）的下端設置有排污孔（13）。

進一步的，所述蓋棚（3）的邊緣處設置有圓弧形導水板（31），弧心朝外。

本實用新型的有益效果：

1.去除水中的雜質和沉淀物；使自來水中余氯散逸，改善水質；

2.水池開口上方設置有蓋棚，避免雜物掉落；同時可以避免陽光直射水池，防止青苔生長而污染水質；

3.蓋棚的邊緣處設置有圓弧形導水板，可以給雨水向外導流，進一步避免雨水濺入水池；

4.多層逐級滲透過濾，過濾效果更好；滲透經過多儲水腔以后，余氯的散逸效果更好；

5.儲水腔的下端設置有排污孔，便于清理和維護。

附圖說明

圖1為本實用新型結構示意圖。

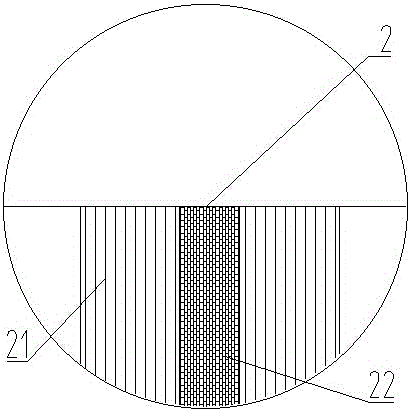

圖2為本A局部放大示意圖。

圖中所述文字標注表示為：1、水池；2、過濾層；3、蓋棚；11、進水管；12、出水口；13、排污口；14、儲水腔；21、濾網層；22、磚疊層。

具體實施方式

為了使本領域技術人員更好地理解本實用新型的技術方案，下面結合附圖對本實用新型進行詳細描述，本部分的描述僅是示范性和解釋性，不應對本實用新型的保護范圍有任何的限制作用。

如圖1-圖2所示，本實用新型的具體結構為：一種無土基質栽培水處理凈化器，包括矩形水池1，所述水池1內至少設置有1層過濾層2，所述過濾層2將水池1內部隔離成多個儲水腔14；所述水池1與過濾層2表面平行的前表面上端設置有進水管11，且所述水池1與過濾層2表面平行的后表面下端設置有出水管12；所述過濾層2包括磚疊層22以及濾網層21；所述濾網層21分別貼合于磚疊層22兩外表面；所述水池1的正上方設置有蓋棚3，所述蓋棚3完全覆蓋水池1的開口。

優選的，所述過濾層2為3層。

優選的，所述磚疊層22為磚塊疊放而成，且不少于2排，彼此之間留有間隙。

優選的，所述濾網層21由10層紗網疊合而成，紗網目數為60-300目。

優選的，所述濾網層21的紗網目數逐層增加，靠近磚疊層22的紗網目數最高。

優選的，所述儲水腔14的下端設置有排污孔13。

優選的，所述蓋棚3的邊緣處設置有圓弧形導水板31，弧心朝外。

具體使用時，水源從進水口11進入水池1的第一個儲水腔，由于壓差，水從第一個儲水腔逐漸滲透進入下一儲水腔，由于壓差，又逐漸滲透進入下一儲水腔，直至最后一個儲水腔水滿以后，停止進水口進水，或者從排水口將過濾后的水取用。本實用新型水過濾通過逐級滲透，避免水在儲水腔14之間流動，更加有利于雜質和顆粒物的沉淀。

需要說明的是，在本文中，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

本文中應用了具體個例對本實用新型的原理及實施方式進行了闡述，以上實例的說明只是用于幫助理解本實用新型的方法及其核心思想。以上所述僅是本實用新型的優選實施方式，應當指出，由于文字表達的有限性，而客觀上存在無限的具體結構，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進、潤飾或變化，也可以將上述技術特征以適當?shù)姆绞竭M(jìn)行組合；這些改進潤飾、變化或組合，或未經改進將實用新型的構思和技術方案直接應用于其它場合的，均應視為本實用新型的保護范圍。
