一種農業用育秧設備，用于育秧，屬于育秧設備技術領域。

背景技術：

為了提高水稻插秧效率和水稻的產量，越來越多的稻田采用插秧機進行機械化插秧。機插育秧是機插水稻高產栽培技術體系中的關鍵環節，與常規育秧方式相比，機插水稻育秧的顯著特點是播種密度大，標準化要求高。育秧盤作為機插育秧的專用工具，一般分為兩種：硬質育秧盤和軟質育秧盤。軟質育秧盤一般為聚乙烯鈣塑和PVC育秧盤，成本較低，但是因為是軟質材質，所以使用起來很不方便，勞動效率較低；硬質育秧盤盤體結實，使用方便，但是卻存在重量較大、成本偏高的問題。對于對成本比較看重的稻農來說，更多還是選擇使用雖然使用不便、但是成本較低的軟質育秧盤，這樣不利于勞動效率的提高。

現有技術中育秧盤在進行秧苗的培育時，根部會穿過底板上的通孔，牢牢的附著在底板上，將育秧盤上培育好的秧苗取下時，很容易破壞秧苗，造成秧苗存活率降底，以及難以將秧苗從底板上取下的問題。

技術實現要素：

本實用新型針對上述不足之處提供了一種農業用育秧設備，解決現有技術中育秧盤在進行秧苗的培育時，根部會穿過底板上的通孔，牢牢的附著在底板上，將育秧盤上培育好的秧苗取下時，很容易破壞秧苗，造成秧苗存活率降底，以及難以將秧苗從底板上取下的問題。

為了實現上述目的，本實用新型采用的技術方案為：

一種農業用育秧設備，包括底板，圍設在底板上的側壁，其特征在于：底板的頂面設置有向下凹的凹槽，底板的底面設置有向上凸的凸槽，凹槽和凸槽相對應，凹槽和凸槽通過隔板隔開，在凹槽內設置有一與凹槽相匹配的支撐塊，支撐塊上設置有一頂桿，頂桿穿過隔板置于凸槽內，頂桿與隔板活動相配合。

進一步，所述隔板上設置有一通孔，頂桿通過通孔與隔板相配合。

進一步，所述凸槽內一端的頂桿上設置有一凸塊，凸塊大于通孔。

進一步，所述底板上的凸槽邊緣設置有加強筋，兩兩凸槽邊緣上設置的加強筋通過筋條相連接。

進一步，所述底板上還設置有多個小孔。

與現有技術相比，本實用新型采用的技術方案了：

一、通過在底板上設置凹槽和凸槽，并在凹槽內設置支撐塊、以及支撐塊上設置有一頂桿，可通在凸槽內向上推動頂桿，使支撐塊讓秧苗與底板分離，不會破壞秧苗的根部，也便于從底板上取下；

二、凸塊的設置，可防止頂桿從頂板上脫落；

三、加強筋和筋條的設置是為了防止底板支承強度不差，從而造成底板壞了的情況；

四、小孔的設置是為了便于液體的流出，以及空氣等的交換。

附圖說明

圖1為本實用新型的正面立體結構示意圖；

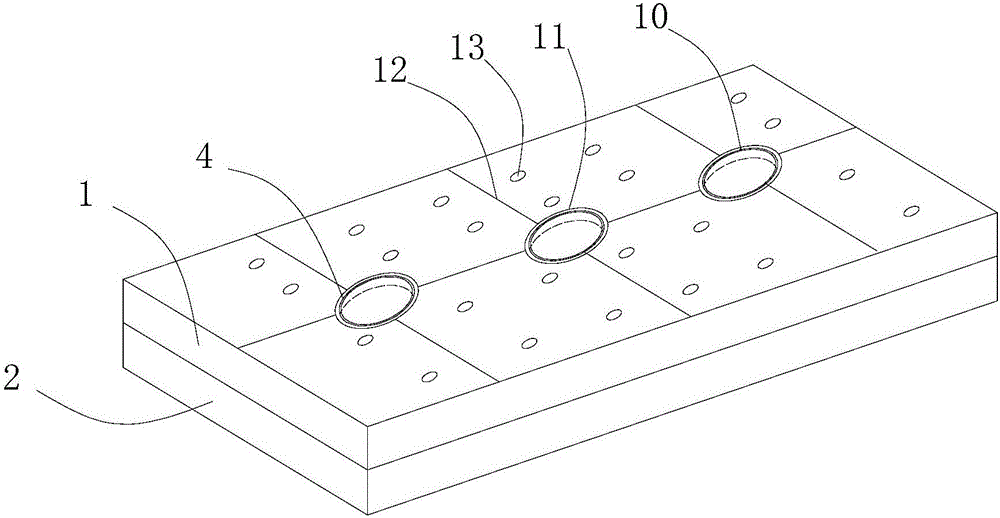

圖2為本實用新型的底面立體結構示意圖；

圖3為本實用新型的側面示意圖。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種農業用育秧設備，包括底板1，圍設在底板上的側壁2，底板1的頂面設置有向下凹的凹槽3，底板1的底面設置有向上凸的凸槽4，凹槽3和凸槽4相對應，凹槽3和凸槽4通過隔板5隔開，在凹槽3內設置有一與凹槽3相匹配的支撐塊6，支撐塊6上設置有一頂桿7，頂桿7穿過隔板5置于凸槽4內，頂桿7與隔板5活動相配合。通過在底板上設置凹槽和凸槽，并在凹槽內設置支撐塊、以及支撐塊上設置有一頂桿上設置頂桿，可通在凸槽內向上推動頂桿，使支撐塊讓秧苗與底板分離，不會破壞秧苗的根部，也便于從底板上取下。

實施例2

一種農業用育秧設備，包括底板1，圍設在底板上的側壁2，底板1的頂面設置有向下凹的凹槽3，底板1的底面設置有向上凸的凸槽4，凹槽3和凸槽4相對應，凹槽3和凸槽4通過隔板5隔開，在凹槽3內設置有一與凹槽3相匹配的支撐塊6，支撐塊6上設置有一頂桿7，頂桿7穿過隔板5置于凸槽4內，頂桿7與隔板5活動相配合。通過在底板上設置凹槽和凸槽，并在凹槽內設置支撐塊、以及支撐塊上設置有一頂桿上設置頂桿，可通在凸槽內向上推動頂桿，使支撐塊讓秧苗與底板分離，不會破壞秧苗的根部，也便于從底板上取下。所述隔板5上設置有一通孔9，頂桿7通過通孔9與隔板5相配合。所述凸槽4內一端的頂桿7上設置有一凸塊10，凸塊10大于通孔9。凸塊的設置，可防止頂桿從頂板上脫落。

實施例3

一種農業用育秧設備，包括底板1，圍設在底板上的側壁2，底板1的頂面設置有向下凹的凹槽3，底板1的底面設置有向上凸的凸槽4，凹槽3和凸槽4相對應，凹槽3和凸槽4通過隔板5隔開，在凹槽3內設置有一與凹槽3相匹配的支撐塊6，支撐塊6上設置有一頂桿7，頂桿7穿過隔板5置于凸槽4內，頂桿7與隔板5活動相配合。通過在底板上設置凹槽和凸槽，并在凹槽內設置支撐塊、以及支撐塊上設置有一頂桿上設置頂桿，可通在凸槽內向上推動頂桿，使支撐塊讓秧苗與底板分離，不會破壞秧苗的根部，也便于從底板上取下。所述隔板5上設置有一通孔9，頂桿7通過通孔9與隔板5相配合。所述凸槽4內一端的頂桿7上設置有一凸塊10，凸塊10大于通孔9。凸塊的設置，可防止頂桿從頂板上脫落。所述底板1上的凸槽4邊緣設置有加強筋11，兩兩凸槽4邊緣上設置的加強筋11通過筋條12相連接。所述底板1上還設置有多個小孔13。所述側壁圍成的方形略大于底板，可方便兩設備重疊搬運。支撐塊或凸塊可與頂桿螺紋相配合。
