本實用新型涉及灌溉設備技術領域，特別是涉及一種林業用自動灌溉系統。

背景技術：

生態措施中，為保證地表新栽培的樹木幼苗的成活率，首先要保證的就是水量的充足，而天然降水收季節的影響較大，雨量有難以控制，大多數難以達到幼苗成活成萌所需的用水量。因此，生態工程在樹木幼苗生長初期常使用人工輔助灌溉措施。現有技術中，人工輔助灌溉措施主要分粗放型的大水慢溉以及相對節約的現代灌溉技術。慢溉即費水效果又不佳，以及逐漸退出歷史舞臺。而現代灌溉技術主要以噴溉和滴溉為主，雖然在一定意義上節約了灌溉用水量，但是無法控制有效的灌溉量和合適的灌溉時間，仍會導致水資源的浪費，尤其是在干旱缺水、蒸發量大的地區，很難達到預期的灌溉效果。

技術實現要素：

本實用新型提供了一種林業用灌溉系統。

本實用新型提供了如下方案：

一種林業用灌溉系統，該系統包括噴水組件以及控制組件，所述噴水組件包括噴水電路，所述噴水電路與所述控制組件串聯連接；

所述控制組件包括自動控制組件以及手動控制組件，所述自動控制組件包括開關式土壤水分傳感器、開關式溫度傳感器以及報警組件，所述報警組件與所述開關式土壤水分傳感器以及所述開關式溫度傳感器同側串聯連接；所述手動控制組件包括與所述自動控制組件并聯連接的手動開關。

優選的：所述開關式土壤水分傳感器包括集氣管；所述集氣管一端開設有注水口，所述注水口上設置有橡皮塞，所述集氣管另一端通過連接管連接有多孔陶土頭；所述集氣管連接有電接點真空表。

優選的：所述集氣管內設置有水位監測桿，所述水位監測桿通過連接線與所述報警組件相連。

優選的：所述開關式溫度傳感器為雙限數顯溫度控制儀。

優選的：所述報警組件包括土壤水分傳感器狀態指示燈以及溫度傳感器狀態指示燈。

優選的：所述報警組件包括電路板以及蜂鳴器。

根據本實用新型提供的具體實施例，本實用新型公開了以下技術效果：

通過本實用新型，可以實現一種林業用灌溉系統，在一種實現方式下，該系統包括噴水組件以及控制組件，所述噴水組件包括噴水電路，所述噴水電路與所述控制組件串聯連接；所述控制組件包括自動控制組件以及手動控制組件，所述自動控制組件包括開關式土壤水分傳感器、開關式溫度傳感器以及報警組件，所述報警組件與所述開關式土壤水分傳感器以及所述開關式溫度傳感器同側串聯連接；所述手動控制組件包括與所述自動控制組件并聯連接的手動開關。本申請?zhí)峁┑牧謽I(yè)用灌溉系統，結構簡單合理，該系統在目前普遍采用的智能灌溉系統相比，不僅繼承了自動化、節水、省人力的優點，還可以有效的將土壤水分傳感器與溫度傳感器結合在一起，實現兩種傳感器對灌溉系統的同時、同步控制，進步向智能化系統邁進。增加了報警組件，令系統更加有效地運行，而且可以遠程報警、故障定位等功能讓人更加及時準確地掌握故障信息。

當然,實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

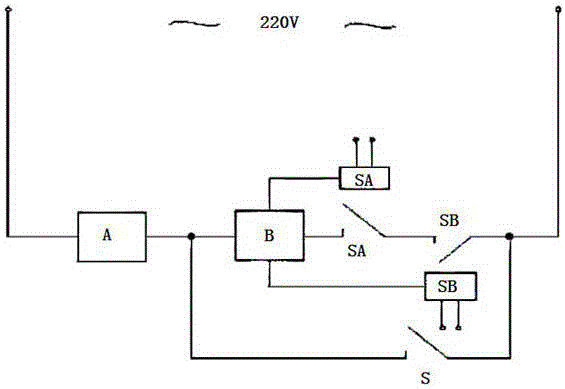

圖1是本實用新型實施例提供的一種林業用灌溉系統的結構示意圖;

圖2是本實用新型實施例提供的開關式土壤水分傳感器的結構示意圖。

圖中：噴水組件A、報警組件B、開關式土壤水分傳感器SA、開關式溫度傳感器SB、手動開關S、集氣管1、注水口2、橡皮塞3、連接管4、多孔陶土頭5、電接點真空表6、水位監測桿7。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例

參見圖1、圖2，為本實用新型實施例提供的一種林業用灌溉系統，如圖1、圖2所示，該系統包括噴水組件A以及控制組件,所述噴水組件A包括噴水電路，所述噴水電路與所述控制組件串聯連接；

所述控制組件包括自動控制組件以及手動控制組件S，所述自動控制組件包括開關式土壤水分傳感器SA、開關式溫度傳感器SB以及報警組件B，所述報警組件B與所述開關式土壤水分傳感器SA以及所述開關式溫度傳感器SB同側串聯連接；所述手動控制組件包括與所述自動控制組件并聯連接的手動開關S。

本申請實施例提供的系統是在交流灌溉系統的基礎上。介入開關式土壤分析傳感器、開關式溫度傳感器以及報警組件，在大回路上實現根據現場水熱情況，自動控制噴水時間和噴水量，從而達到省人力、節水和可監視、可控制的目的。在該系統中，土壤水分的臨界值和溫度的臨界值，是讓大系統噴水的兩個必要條件，二者缺一不可。對林業植物的區域進行土壤水分和溫度的檢測，可以有效地讓水在該用的時候，用到該用的量，還可以根據氣溫狀況選擇是否用水，從而大大增加了用水效率。

為了達到上水目的，在實際應用中，所述開關式土壤水分傳感器SA包括集氣管1；所述集氣管1一端開設有注水口2，所述注水口2上設置有橡皮塞3，所述集氣管1另一端通過連接管4連接有多孔陶土頭5；所述集氣管1連接有電接點真空表7。進一步的，所述集氣管內設置有水位監測桿6，所述水位監測桿6通過連接線與所述報警組件相連。所述開關式溫度傳感器SB為雙限數顯溫度控制儀。集氣管上部的注水口，在使用時，打開橡皮塞，向集氣管內注滿水，塞緊橡皮塞。將陶土頭根據需要埋入相應位置土壤里面，土壤水吸力通過多孔陶土頭內水膜的傳遞，作用于一起內部，引起內部產生負壓，次負壓作用于電接點真空表上，使其指針走動。當指針走到預設的某一土壤水吸力值時，電接點真空表上觸點接通，即得到觸點開關信號。當集氣管內的水量小于一定量時，傳感器不能正常工作，管內水位低于水位檢測標桿某一預設高度，通過連通線導通報警裝置，并自動切斷土壤分析傳感器的開關，同時發出報警信號。該水分傳感器在具體安裝時，可以根據地形、植物長勢、行株距、土壤巖石情況以及灌溉水分別情況等，將傳感器埋設于具有代表性的地段。在根據坡度、土壤結構、層次性及植物的種類等缺點每支傳感器所能控制的面積。

在實際應用中，所述開關式溫度傳感器SB可以為雙限數顯溫度控制儀。該儀器能夠?qū)Ρ豢貙?duì)象的溫度進行測量并可以將該溫度進行展示，可以通過設定溫度下限以及溫度上限的方式，確定灌溉的時機。例如，可以設定0℃為開關點，當溫度高于0℃，可以根據土壤含水量進行灌溉，當溫度低于0℃時，即便土壤很干燥該灌溉系統仍然不工作。所述報警組件包括土壤水分傳感器狀態指示燈以及溫度傳感器狀態指示燈。進一步的，所述報警組件包括電路板以及蜂鳴器。

總之，本申請?zhí)峁┑牧謽I(yè)用灌溉系統，結構簡單合理，該系統在目前普遍采用的智能灌溉系統相比，不僅繼承了自動化、節水、省人力的優點，還可以有效的將土壤水分傳感器與溫度傳感器結合在一起，實現兩種傳感器對灌溉系統的同時、同步控制，進步向智能化系統邁進。增加了報警組件，令系統更加有效地運行，而且可以遠程報警、故障定位等功能讓人更加及時準確地掌握故障信息。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

以上所述僅為本實用新型的較佳實施例而已，并非用于限定本實用新型的保護范圍。凡在本實用新型的精神和原則之內所作的任何修改、等同替換、改進等，均包含在本實用新型的保護范圍內。
