本實用新型涉及施肥系統，特別涉及一種用于枇杷種植的施肥系統。

背景技術：

在枇杷種植中，為了保證產量，需要對枇杷樹定期施肥，在眾多施肥方式中，液體施肥效果最好，枇杷樹能夠?qū)σ后w肥料進行充分的吸收。

但是，現有技術中，由于傳統的液體施肥技術，在流量過大時，枇杷樹根部來不及吸收，液體肥料直接從地面往四周流，從而導致肥料的浪費，且不能同時施加兩種肥料。

技術實現要素：

本實用新型要解決的技術問題是提供一種用于枇杷種植的施肥系統，

為了解決上述技術問題，本實用新型的技術方案為一種用于枇杷種植的施肥系統，包括第一三通管和第二三通管，所述第一三通管的兩側分別連接有第一施肥桶和第二施肥桶，第一施肥桶與第一三通管之間安裝有控制第一施肥桶流量的第一控制閥，第二施肥桶與第一三通管之間設置有控制第二施肥桶流量的第二控制閥，所述第一三通管與第二三通管之間連通，且中間安裝有統計第一施肥桶和第二施肥桶總流量的流量計，所述第二三通管的左、右兩端均安裝有分流管，且每組分流管上均安裝有若干接頭，接頭的一端設置有施肥管，所述施肥管與分流管之間通過接頭連通，所述施肥管的外側設置有防止施肥管抖動的壓板，所述施肥管的另一端安裝有噴頭，枇杷樹一側的地面挖有用來儲存肥料的儲料槽，所述噴頭設置在儲料槽的上方。

所述噴頭與施肥管之間通過螺紋連接，且噴頭上方設置有橡膠密封圈。

所述壓板的下表面設置有防止施肥管擠壓變形的緩沖層。

所述壓板下方設置有與施肥管表面吻合的凹槽，壓板內設置有通孔，所述通孔分布在凹槽的兩側，且每側的通孔至少設置有一組。

所述通孔內設置有插銷，壓板通過插銷與地面固定連接。

采用上述技術方案，由于第一施肥桶和第二施肥桶的設計，使得兩組施肥桶能夠分別裝載不同的液體肥料；通過第一控制閥與第二控制閥的設計，能夠分別控制兩組儲液桶的流量，并且能夠調節兩種肥料的配比；通過儲料槽的設計防止肥料的流失；通過壓板的設計能夠固定施肥管，防止在施肥的過程中，施肥管抖動。該用于枇杷種植的施肥系統，能夠同時施兩種肥料，并完成肥料的混合，且不會導致肥料輸送過多而導致肥料的流失。

附圖說明

圖1為本實用新型的俯視圖；

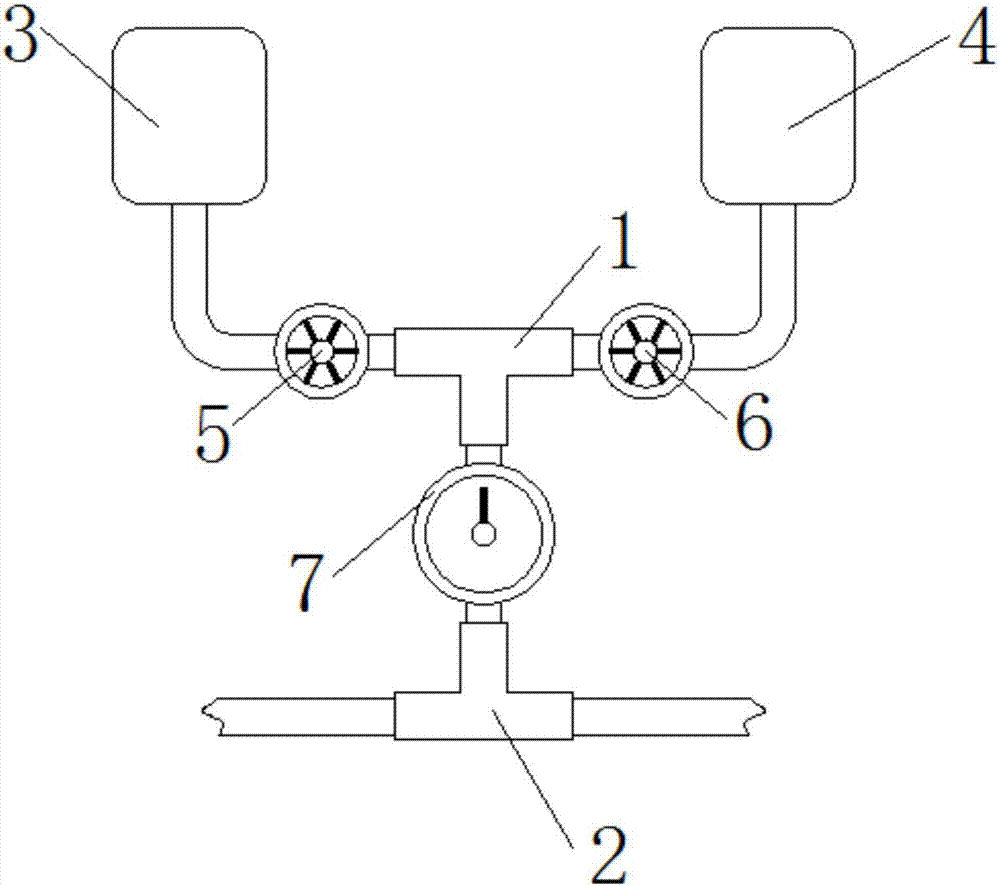

圖2為本實用新型的第一三通管與第二三通管的放大圖；

圖3為本實用新型噴頭的放大圖；

圖4為本實用新型壓板的結構示意圖。

圖中，1-第一三通管，2-第二三通管，3-第一施肥桶，4-第二施肥桶,5-第一控制閥,6-第二控制閥,7-流量計,8-分流管,9-施肥管,10-接頭,11-噴頭,12-橡膠密封圈,13-儲料槽,14-壓板,15-插銷,16-通孔。

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步說明。在此需要說明的是，對于這些實施方式的說明用于幫助理解本實用新型，但并不構成對本實用新型的限定。此外，下面所描述的本實用新型各個實施方式中所涉及的技術特征只要彼此之間未構成沖突就可以相互組合。

參見圖1-4，一種用于枇杷種植的施肥系統，包括第一三通管1和第二三通管2，所述第一三通管1的兩側分別連接有第一施肥桶3和第二施肥桶4，第一施肥桶3和第二施肥桶4可裝載不同的液體肥料，第一施肥桶3與第一三通管1之間安裝有控制第一施肥桶3流量的第一控制閥5，第二施肥桶4與第一三通管1之間設置有控制第二施肥桶4流量的第二控制閥6，通過第一控制閥5與第二控制閥6來調節兩種肥料的施肥比例，所述第一三通管1與第二三通管2之間連通，且中間安裝有統計第一施肥桶3和第二施肥桶4總流量的流量計7，能夠統計總的施肥量。

進一步，所述第二三通管2的左、右兩端均安裝有分流管8，且每組分流管8上均安裝有若干接頭10，接頭10的一端設置有施肥管9，所述施肥管9與分流管8之間通過接頭10連通，所述施肥管9的外側設置有防止施肥管9抖動的壓板14，壓板14能夠固定施肥管9，所述壓板14的下表面設置有防止施肥管9擠壓變形的緩沖層。

進一步，所述壓板14下方設置有與施肥管9表面吻合的凹槽，施肥管9設置在凹槽內，壓板14內設置有通孔16，所述通孔16分布在凹槽的兩側，且每側的通孔16至少設置有一組，所述通孔16內設置有插銷15，插銷15穿過壓板14內的通孔16插入地下，壓板14通過插銷15與地面固定連接。

進一步，所述施肥管9的另一端安裝有噴頭11，所述噴頭11與施肥管9之間通過螺紋連接，當噴頭11損壞時便于更換，且噴頭11上方設置有橡膠密封圈12，防止噴頭11與施肥管9連接處漏水，枇杷樹一側的地面挖有用來儲存肥料的儲料槽13，所述噴頭11設置在儲料槽13的上方，當流量過大時，能夠儲存一定量的肥料，防止肥料外流。

以上結合附圖對本實用新型的實施方式作了詳細說明，但本實用新型不限于所描述的實施方式。對于本領域的技術人員而言，在不脫離本實用新型原理和精神的情況下，對這些實施方式進行多種變化、修改、替換和變型，仍落入本實用新型的保護范圍內。
