本實用新型涉及農業耕作技術領域，特別是涉及一種后置式深松整地聯合作業機。

背景技術：

目前農業耕作機具中的此類機具深松整地聯合作業，均為前置深松裝置與整地結構裝置的組合形式。現有的結構，在作業中存在較多的缺陷。由于深松在前，整地在后，導致深松阻力大，機具結構長和作業功能難實現等缺陷。直接影響了機具使用的作業性能和機具的可靠性，還增加了機具的能源消耗。

技術實現要素：

本實用新型是為了解決現有技術中的不足而完成的，本實用新型的目的是提供一種能夠減少動力消耗，有效節約能源，不改變土壤層的結構，有利于農田儲水、保墑和農作物生長和生態環境的保護，有效的解決秸稈焚燒和根、茬處理，減少環境污染和增加土壤有機質含量的后置式深松整地聯合作業機。

本實用新型的一種后置式深松整地聯合作業機，包括秸稈切碎整地組件和破土深松組件，所述秸稈切碎整地組件上設有后主梁，所述破土深松組件可拆卸固定于所述后主梁上，所述破土深松組件沿所述后主梁由上之下向下延伸至地下。

本實用新型的一種后置式深松整地聯合作業機還可以是：

所述秸稈切碎整地組件包括傳動齒輪箱(1)、框架焊合(2)和至少兩組刀軸(3)，所述傳動齒輪箱(1)可拆卸固定于所述框架焊合(2)的中間位置上，每組所述刀軸(3)一端可拆卸固定于所述框架焊合(2)的外側板(4)上，所述刀軸(3)另一端可拆卸固定于所述傳動齒輪箱(1)下端的輸出軸(5)上。

所述傳動齒輪箱(1)底部設有防漏耕鏟(6)，所述防漏耕鏟(6)與所述傳動齒輪箱(1)可拆卸連接。

所述框架焊合(2)的中間位置處設有懸掛裝置(7)，所述懸掛裝置(7)左右兩端可拆卸固定于所述框架焊合(2)上，所述傳動齒輪箱(1)位于所述懸掛裝置(7)的下部。

所述框架焊合(2)上部設有翻蓋式的防護罩(8)，所述防護罩(8)與所述框架焊合(2)可拆卸連接。

所述框架焊合(2)后部設有拖板焊合件(9)，所述拖板焊合件(9)與所述框架焊合(2)可拆卸連接。

所述框架焊合(2)后部設有拖板調節裝置(10)，所述拖板調節裝置(10)與所述框架焊合(2)可拆卸連接。

所述破土深松組件包括深松鏟(11)、破土器(12)和兩個深松鏟座(13)，所述深松鏟座(13)可拆卸固定在所述后主梁上，所述深松鏟(11)可拆卸固定于兩個所述深松鏟座(13)之間，所述破土器(12)可拆卸固定于所述深松鏟(11)的鏟尖上。

所述深松鏟(11)下部位置處設有兩個深松鏟翼(14)，所述深松鏟翼(14)可拆卸固定于所述深松鏟(11)兩側，每個所述深松鏟翼(14)位置左右對稱設置，所述深松鏟翼(14)位置高于所述破土器(12)的位置。

所述深松鏟座(13)后部設有固定板(15)，所述固定板(15)與所述深松鏟座(13)可拆卸連接，所述深松鏟座(13)通過所述固定板(15)與所述框架焊合(2)可拆卸連接。

本實用新型的一種后置式深松整地聯合作業機，包括秸稈切碎整地組件和破土深松組件，所述秸稈切碎整地組件上設有后主梁，所述破土深松組件可拆卸固定于所述后主梁上，所述破土深松組件沿所述后主梁由上之下向下延伸至地下。這樣，通過秸稈切碎整地組件和破土深松組件組成一個后置式深松整地聯合作業機，并且破土深松組件安裝在秸稈切碎整地組件的后主梁上，使用時，將該作業機掛在拖拉機上，利用秸稈切碎整地組件將秸稈切碎還田和土壤翻耕，使秸稈與翻耕土壤充分攪和，并將大量的秸稈埋入土壤，達到秸稈還田和旋耕土壤的目的；然后利用破土深松組件對土壤進行破土深松，在秸稈切碎整地組件過后的土壤中再進行較深的土層的深松，能打破多年耕作形成的犁底層，增加土壤的透氣性能和蓄水、保墑作用。本實用新型的一種后置式深松整地聯合作業機，相對于現有技術而言，其具有的優點是：減少動力消耗，有效節約能源，不改變土壤層的結構，有利于農田儲水、保墑和農作物生長和生態環境的保護，有效的解決秸稈焚燒和根、茬處理，減少環境污染和增加土壤有機質含量。

附圖說明

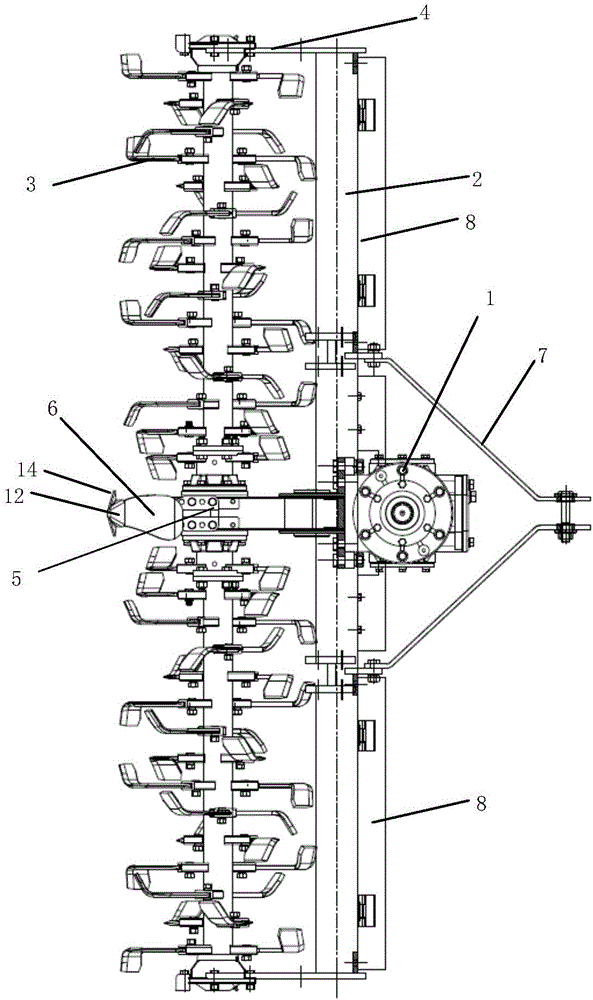

圖1是本實用新型一種后置式深松整地聯合作業機的秸稈切碎整地組件結構示意圖。

圖2是本實用新型一種后置式深松整地聯合作業機的破土深松組件結構示意圖。

圖3是本實用新型一種后置式深松整地聯合作業機的破土深松組件側視圖。

圖4是本實用新型一種后置式深松整地聯合作業機的側視結構示意圖。

圖號說明

1…傳動齒輪箱 2…框架焊合 3…刀軸

4…外側板 6…防漏耕鏟 7…懸掛裝置

8…防護罩 9…拖板焊合件 10…拖板調節裝置

11…深松鏟 12…破土器 13…深松鏟座

14…深松鏟翼 15…固定板 5…輸出軸

具體實施方式

下面結合附圖的圖1至圖4對本實用新型的一種后置式深松整地聯合作業機作進一步詳細說明。

本實用新型的一種后置式深松整地聯合作業機，請參考圖1-4，包括秸稈切碎整地組件和破土深松組件，所述秸稈切碎整地組件上設有后主梁，所述破土深松組件可拆卸固定于所述后主梁上，所述破土深松組件沿所述后主梁由上之下向下延伸至地面。這樣，通過秸稈切碎整地組件和破土深松組件組成一個后置式深松整地聯合作業機，并且破土深松組件安裝在秸稈切碎整地組件的后主梁上，使用時，將該作業機掛在拖拉機上，利用秸稈切碎整地組件將秸稈切碎還田和土壤翻耕，使秸稈與翻耕土壤充分攪和，并將大量的秸稈埋入土壤，達到秸稈還田和旋耕土壤的目的；然后利用破土深松組件對土壤進行破土深松，在秸稈切碎整地組件過后的土壤中再進行較深的土層的深松，能打破多年耕作形成的犁底層，增加土壤的透氣性能和蓄水、保墑作用。本實用新型的一種后置式深松整地聯合作業機，相對于現有技術而言，其具有的優點是：減少動力消耗，有效節約能源，能源消耗減少20-30％，不改變土壤層的結構，有利于農田儲水、保墑和農作物生長和生態環境的保護，有效的解決秸稈焚燒和根、茬處理，減少環境污染和增加土壤有機質含量。

本實用新型的一種后置式深松整地聯合作業機，請參考圖1-4，在前面描述的技術方案的基礎上還可以是：所述秸稈切碎整地組件包括傳動齒輪箱1、框架焊合2和至少兩組刀軸3，所述傳動齒輪箱1可拆卸固定于所述框架焊合2的中間位置上，每組所述刀軸3一端可拆卸固定于所述框架焊合2的外側板4上，所述刀軸3另一端可拆卸固定于所述傳動齒輪箱1下端的輸出軸5上。這樣，將作業機掛接在拖拉機上，動力來源是由拖拉機后動力輸出軸輸出力，經傳動軸帶動安裝在一體式的框架焊合2上的傳動齒輪箱1，傳動齒輪箱1底部的輸出花鍵軸帶動刀軸3組合旋轉，刀軸3上焊有多個刀座，刀座內安有多把滅茬、碎土彎刀旋轉作業，因此通過秸稈切碎整地組件可以將秸稈切碎，利用秸稈切碎整地組件上的刀軸3組合上的彎刀旋轉和在機具前進和刀軸旋轉的復合運動下將秸稈切碎還田和土壤翻耕，使秸稈與翻耕土壤充分攪和，并將大量的秸稈埋入土壤，達到秸稈還田和旋耕土壤的目的。進一步的優選方案是：所述傳動齒輪箱1底部設有防漏耕鏟6，所述防漏耕鏟6與所述傳動齒輪箱1可拆卸連接。這樣，在傳動齒輪箱1底部設置防漏耕鏟6，也就是在輸出軸5上安裝防漏耕鏟6，防漏耕鏟6可以防止刀軸3的漏耕，從而可以通過防漏耕鏟6進行補耕，進一步提高工作效率。進一步的優選方案是：所述框架焊合2的中間位置處設有懸掛裝置7，所述懸掛裝置7左右兩端可拆卸固定于所述框架焊合2上，所述傳動齒輪箱1位于所述懸掛裝置7的下部。這樣，在框架焊合2的中間位置處設置懸掛裝置7，通過懸掛裝置7上面的懸掛點和框架焊合2前面有兩個懸掛點與拖拉機三點懸掛匹配連接形成三點懸掛，保證拖拉機與機具三點懸掛連接的可靠性和穩定性，從而提高拖拉機與該作業機的掛接的穩定性，進一步的保證工作安全性和穩定性。

進一步的優選方案是：所述框架焊合2上部設有防護罩8，所述防護罩8與所述框架焊合2可拆卸連接。這樣，在框架焊合2上部設置防護罩8，而且與懸掛裝置7設置可翻蓋式的防護罩8可以有效防止耕作時秸稈、雜物或土壤等由機具上部飛出，起到保護罩的作用。進一步的優選方案是：所述框架焊合2后部設有拖板焊合件9，所述拖板焊合件9與所述框架焊合2可翻開拆卸連接。這樣，在秸稈切碎整地組件作業后有大量的秸稈、土塊等由后面拋出，因此在框架焊合2的后部設置拖板焊合件9，可以有效防止和阻擋防止秸稈或土塊從后方拋出，消除了安全隱患問題。進一步的優選方案是：所述框架焊合2后部設有拖板調節裝置10，所述拖板調節裝置10與所述框架焊合2可拆卸連接。這樣，在框架焊合2后部設置拖板調節裝置10，通過拖板調節裝置10可以調整拖板焊合件9與地面的壓力，使作業后地表更加平整。

本實用新型的一種后置式深松整地聯合作業機，請參考圖1-4，在前面描述的技術方案的基礎上還可以是：所述破土深松組件包括深松鏟11、破土器12和兩個深松鏟座13，所述深松鏟座13可拆卸固定在所述后主梁上，所述深松鏟11可拆卸固定于兩個所述深松鏟座13之間，所述破土器12可拆卸固定于所述深松鏟11的鏟尖上。這樣，利用秸稈切碎整地組件將秸稈切碎還田和土壤翻耕，使秸稈與翻耕土壤充分攪和，并將大量的秸稈埋入土壤，達到秸稈還田的目的；然后利用破土深松組件的深松鏟11對土壤進行深松，利用破土器12進行破土，破土器12是一個入土的部件，安裝在深松鏟11的底部，并且破土器與深松鏟11可拆卸連接，因破土器12是一個易損件，在長時間作業中磨損量較快，因此設置可拆卸連接、可更換是十分必要的。在秸稈切碎整地組件過后的土壤中再進行較深的土層的深松，能打破多年耕作形成的犁底層，增加土壤的透氣性能和蓄水、保墑作用。進一步的優選方案是：所述深松鏟11下部位置處設有兩個深松鏟翼14，所述深松鏟翼14可拆卸固定于所述深松鏟11兩側，每個所述深松鏟翼14位置左右對稱設置，所述深松鏟翼14位置高于所述破土器12的位置。這樣，設置深松鏟翼14可以增加深松面積和深松的梯形結構。進一步的優選方案是：所述深松鏟座13后部設有固定板15，所述固定板15與所述深松鏟座13可拆卸連接，所述深松鏟座13通過所述固定板15與所述框架焊合2可拆卸連接。這樣，深松鏟座13和固定板15通過螺栓安裝在一體式的框架焊合2的后主梁上，在兩個深松鏟座13中間安裝深松鏟11，從而提高深松鏟11的連接強度。

上述僅對本實用新型中的幾種具體實施例加以說明，但并不能作為本實用新型的保護范圍，凡是依據本實用新型中的設計精神所作出的等效變化或修飾或等比例放大或縮小等，均應認為落入本實用新型的保護范圍。
