本實用新型是一種青蝦池塘增氧風機結構，屬于增氧風機領域。

背景技術：

水產養殖是人為控制下繁殖、培育和收獲水生動植物的生產活動。一般包括在人工飼養管理下從苗種養成水產品的全過程。廣義上也可包括水產資源增殖。水產養殖有粗養、精養和高密度精養等方式。粗養是在中、小型天然水域中投放苗種，完全靠天然餌料養成水產品，如湖泊水庫養魚和淺海養貝等。精養是在較小水體中用投餌、施肥方法養成水產品，如池塘養魚、網箱養魚和圍欄養殖等。高密度精養采用流水、控溫、增氧和投喂優質餌料等方法，在小水體中進行高密度養殖，從而獲得高產，如流水高密度養魚、蝦等。

現有技術公開一種供氧裝置，其申請?zhí)枮椋篊N201220648763.3，包括本體、連接管、浮筒、轉盤，所述的本體下方連接有轉盤，本體上延伸出有三根連接管，連接管上面接有浮筒，所述的轉盤上設有若干圓孔，轉盤四周還設有若干向外凸起的螺旋片。本實用新型將本體放置在魚塘中，本體上延伸出有三根連接管，連接管上接有浮筒，三個浮筒能保證本體不會沉入魚塘，本體下方還連接有轉盤，轉盤上設有若干圓孔，轉盤四周設有螺旋片，三根連接管的其中兩根上系有繩子，當有兩人拉著繩子沿著魚塘走的時候，本體就會在連接管的帶動下而轉動，本體一轉動下面的螺旋片也就跟著轉，經過螺旋片轉動而濺起的波浪能夠給整個魚塘里的魚帶來充足的氧氣，結構簡單，使用方便，適合在魚塘里推廣使用。但是，上述設備結構簡單，工作效率低，充氧能力較差，還可能會對養殖產品造成傷害。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種青蝦池塘增氧風機結構，以解決上述設備結構簡單，工作效率低，充氧能力較差，還可能會對養殖產品造成傷害的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種青蝦池塘增氧風機結構，其結構包括：電控箱、排氣口連接板、風機排氣口、排氣管、羅茨風機、后部傳動皮帶保護箱、進氣筒、進氣筒蓋、傳動皮帶、電動機、電動機支架、工作臺、底部支架，所述電控箱的后部設有羅茨風機，所述羅茨風機的左部設有排氣管，所述排氣管的左部設有排氣口連接板，所述排氣口連接板的中間設有風機排氣口，所述羅茨風機通過傳動皮帶和電動機連接，所述傳動皮帶的外部設有后部傳動皮帶保護箱，所述電動機的下部設有電動機支架，所述電動機支架和工作臺固定連接，所述工作臺的下方設有底部支架，所述電控箱包括：電控箱底板、電源按鈕、緊急停止按鈕、工作狀態顯示燈、控制旋鈕、流量表、電動機轉速表、出氣管壓力表，所述電控箱底板的左上角設有電源按鈕，所述緊急停止按鈕的下方設有工作狀態顯示燈，所述工作狀態顯示燈的下方設有控制旋鈕，所述控制旋鈕的右邊設有流量表，所述流量表的上方設有電動機轉速表。

進一步地，所述工作臺的左部的前部方上設有電控箱。

進一步地，所述羅茨風機的上部設有進氣筒，所述進氣筒的上部設有進氣筒蓋。

進一步地，所述電源按鈕的下方設有緊急停止按鈕。

進一步地，所述電動機轉速表的上方設有出氣管壓力表。

本實用新型設有電控箱，可以有效的控制設備的工作狀態和工作效率，進氣筒的上部設有進氣筒蓋可以有效的防止灰塵進入風機，延長設備的使用壽命，提高經濟效益。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種青蝦池塘增氧風機結構的結構示意圖；

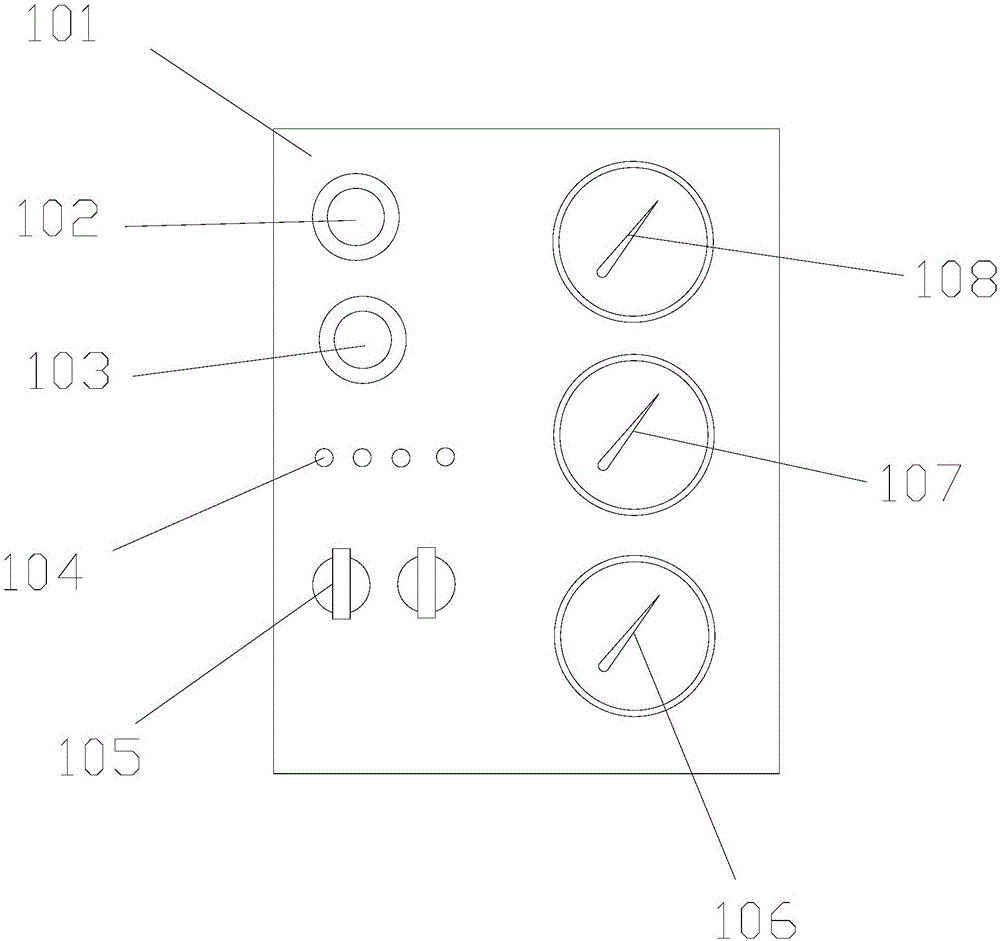

圖2為本實用新型的電控箱的結構示意圖；

圖3為本實用新型的工作原理示意圖；

圖中：1-電控箱、2-排氣口連接板、3-風機排氣口、4-排氣管、5-羅茨風機、6-后部傳動皮帶保護箱、7-進氣筒、8-進氣筒蓋、9-傳動皮帶、10-電動機、11-電動機支架、12-工作臺、13-底部支架、101-電控箱底板、102-電源按鈕、103-緊急停止按鈕、104-工作狀態顯示燈、105-控制旋鈕、106-流量表、107-電動機轉速表、108-出氣管壓力表。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1和圖2，本實用新型提供一種技術方案：一種青蝦池塘增氧風機結構，其結構包括：電控箱1、排氣口連接板2、風機排氣口3、排氣管4、羅茨風機5、后部傳動皮帶保護箱6、進氣筒7、進氣筒蓋8、傳動皮帶9、電動機10、電動機支架11、工作臺12、底部支架13，所述電控箱1的后部設有羅茨風機5，所述羅茨風機5的左部設有排氣管4，所述排氣管4的左部設有排氣口連接板2，所述排氣口連接板2的中間設有風機排氣口3，所述羅茨風機5通過傳動皮帶9和電動機10連接，所述傳動皮帶9的外部設有后部傳動皮帶保護箱6，所述電動機10的下部設有電動機支架11，所述電動機支架11和工作臺12固定連接，所述工作臺12的下方設有底部支架13，所述電控箱1包括：電控箱底板101、電源按鈕102、緊急停止按鈕103、工作狀態顯示燈104、控制旋鈕105、流量表106、電動機轉速表107、出氣管壓力表108，所述電控箱底板101的左上角設有電源按鈕102，所述緊急停止按鈕103的下方設有工作狀態顯示燈104，所述工作狀態顯示燈104的下方設有控制旋鈕105，所述控制旋鈕105的右邊設有流量表106，所述流量表106的上方設有電動機轉速表107。所述工作臺12的左部的前部方上設有電控箱1。所述羅茨風機5的上部設有進氣筒7，所述進氣筒7的上部設有進氣筒蓋8。所述電源按鈕102的下方設有緊急停止按鈕103。所述電動機轉速表107的上方設有出氣管壓力表108。

請參閱圖3，在進行使用時，首先檢查各部分是否穩固連接，確認設備完好之后，將布氣管道連接至風機排氣口3，連接電源，按下電源按鈕102，扭動控制旋鈕105，之后即可開始正常工作，電動機轉速表107可以顯示當前電動機轉速，流量表106可以顯示當前氣體流量，出氣管壓力表108可以顯示排氣壓力。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
