本實用新型涉及一種牧草、玉米秸稈等打成捆后捆扎的裝置，尤其涉及一種根據實際需要可選擇用捆繩或?qū)Ｓ镁W(wǎng)片捆扎的裝置。

背景技術：

草場的牧草、稻秸稈、麥秸稈通過捆草機進行捆包作業，然后用捆草機上的捆繩裝置進行捆扎、或者用捆包網片進行捆扎。

為了使用戶對選用何種捆扎材料的選擇性更大，需要一種打捆機可選用兩種捆扎材料（捆繩或者捆包網片）的捆扎裝置，通過選擇捆扎方式后（捆繩或者捆包網片），將牧草、稻秸稈、麥秸稈通過捆草機進行捆包作業，然后用捆草機上的捆繩或者捆包網片進行捆扎。

以滿足各地區用戶對所需要的捆扎方式的不同要求，提高用戶的生產作業質量。

技術實現要素：

本實用新型為了克服現有的打捆機只有一種捆扎方式的裝置，要么選擇捆繩捆扎的捆草機、要么選擇捆包網片捆扎的捆草機捆扎的缺點，而提供一種在一臺捆草機上可選擇用捆繩或者捆包網片捆扎的裝置。

本實用新型技術方案是：一種打捆機可選用兩種捆扎材料的捆扎裝置，包括捆草機、控制器、扎線機構、網片捆扎機構，所述捆草機上裝有扎線機構和網片捆扎機構，扎線機構和網片捆扎機構連接控制器，控制器上設有繩子與網轉換開關，用于通過繩子與網轉換開關來啟動扎線機構捆繩或者啟動網片捆扎機構捆包網片。

扎線機構包括傳動輪、曲柄桿S、曲柄桿IN、搖臂R、曲柄桿L、搖臂L、刀片、臂支架、軸、臂，所述搖臂R通過臂支架連接在機架的左邊上，且搖臂R與臂支架之間轉動連接，所述搖臂L通過軸連接在機架的右邊上，且搖臂L與軸之間轉動連接；刀片安裝在機架中部下面；所述傳動輪分別固定連接臂和曲柄桿IN，臂通過曲柄桿S連接搖臂R，曲柄桿IN通過曲柄桿L 連接搖臂L。

網片捆扎機構包括網片、滾筒A、滾筒B、滾筒C、橡膠滾筒、鋼滾筒、拉簧、刀臂、刀、捆包、刀臂支架，所述網片安裝在網片捆扎機構中，網片依次通過滾筒A、滾筒B、滾筒C、橡膠滾筒、鋼滾筒連接捆包，橡膠滾筒和鋼滾筒前面設有刀臂支架，刀臂支架上裝有刀臂，且刀臂前端可繞刀臂支架的支點轉動，刀臂后端裝有刀，刀臂下面裝有拉簧。

本實用新型的有益效果是：

本實用新型通過同時安裝在一臺打捆機上的兩種捆扎裝置，通過控制器上的繩子與網轉換開關，以實現對可選擇用何種捆扎方式（捆繩或者捆包網片）進行選擇的目的。

本實用新型的設計與傳統使用的打捆機的區別是：一種可選用兩種不同的捆扎材料（捆繩或者捆包網片）進行捆扎，根據用戶自身現有的捆扎材料，通過對控制器上捆扎方式的選擇進行捆扎，大大提高了本機對不同捆扎材料的作業需求。

附圖說明

圖1為本實用新型的捆扎裝置在捆草機上的示意圖；

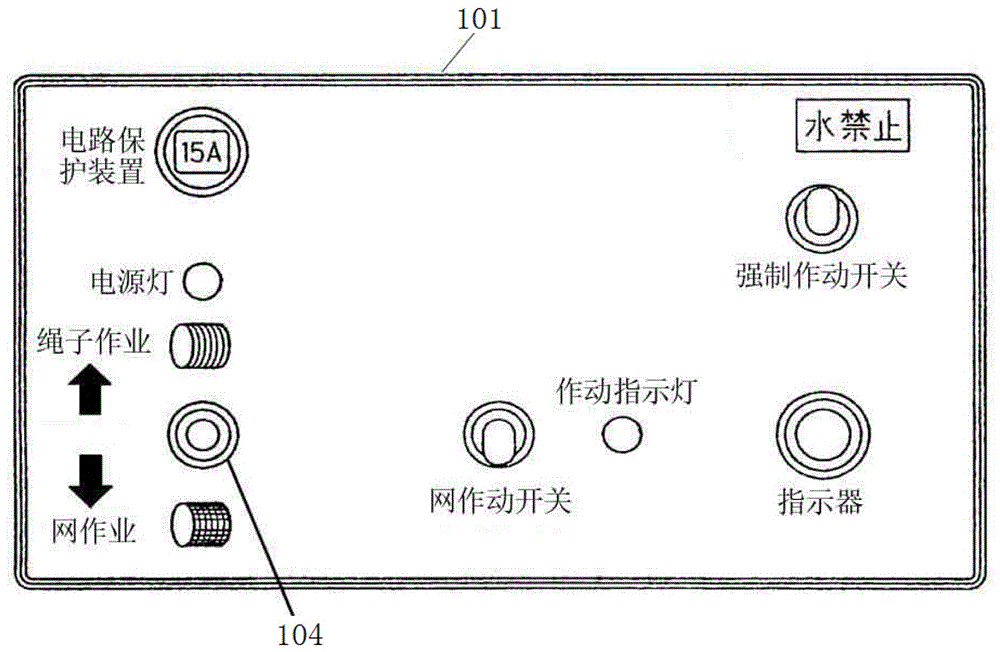

圖2為控制器示意圖；

圖3為扎線機構主視圖；

圖4為圖3的俯視圖；

圖5為網片捆扎機構示意圖。

具體實施方式

下面結合附圖與實施例對本實用新型作進一步說明。

如圖1，2所示，本實用新型的打捆機可選用兩種捆扎材料的捆扎裝置，包括捆草機100、控制器101、扎線機構102、網片捆扎機構103。捆草機100上裝有扎線機構102和網片捆扎機構103，扎線機構102和網片捆扎機構103連接控制器101，控制器101上設有繩子與網轉換開關104，用于通過繩子與網轉換開關104來啟動扎線機構102捆繩或者啟動網片捆扎機構103捆包網片。

如圖3，4所示，扎線機構包括傳動輪1、曲柄桿S2、曲柄桿IN3、搖臂R4、曲柄桿L5、搖臂L6、刀片7、臂支架8、軸9、臂10。搖臂R4通過臂支架8連接在機架的左邊上，且搖臂R4與臂支架8之間轉動連接，搖臂L6通過軸9連接在機架的右邊上，且搖臂L6與軸9之間轉動連接；刀片7安裝在機架中部下面；所述傳動輪1分別固定連接臂10和曲柄桿IN3，臂10通過曲柄桿S2連接搖臂R4，曲柄桿IN3通過曲柄桿L 5連接搖臂L6。

扎線機構由臂支架8將搖臂R4固定在機架上作為支點、軸9將搖臂L6固定在機架上作為支點。圖3，4為初始位置。由傳動輪1通過逆時針旋轉帶動臂10，然后推動曲柄桿S2往右邊動作從而使搖臂R4繞支點進行順時針扎線動作。同時臂10帶動曲柄桿IN3動作，然后拉動曲柄桿L 5往左邊動作從而使搖臂L6繞支點進行逆時針扎線動作。當臂10做回收動作時通過連桿機構使搖臂R4、搖臂L6進行反向扎線動作，扎線到指定位置后臂10再重復最先往右的動作直至扎線被刀片7切斷捆繩線，完成整個扎線動作。整個機構位置也恢復到初始位置。

如圖5所示，網片捆扎機構包括網片21、滾筒A22、滾筒B23、滾筒C24、橡膠滾筒25、鋼滾筒26、拉簧27、刀臂28、刀29、捆包30、刀臂支架31。網片21安裝在網片捆扎機構中，網片21依次通過滾筒A22、滾筒B23、滾筒C24、橡膠滾筒25、鋼滾筒26連接捆包30，橡膠滾筒25和鋼滾筒26前面設有刀臂支架31，刀臂支架31上裝有刀臂28，且刀臂28前端可繞刀臂支架31的支點轉動，刀臂28后端裝有刀29，刀臂28下面裝有拉簧27。

橡膠滾筒25與鋼滾筒26夾住網片21，當橡膠滾筒25順時針旋轉時，由于與鋼滾筒26為夾持狀態，使鋼滾筒26逆時針旋轉，致使網片21往下輸送開始對捆包30進行纏網動作。等纏完有效圈數后拉簧27動作，從而使刀臂28以繞支點的刀臂支架31進行逆時針?biāo)矔r(shí)動作，從而使安裝在刀臂28上的刀29完成對網片21的切斷，完成整個網片21捆扎動作。
