本實用新型涉及一種農機具，特別是一種拖拉機專用混凝土耱耙。

背景技術：

傳統的耙耱，由耙和耱組合而成，耙、耱均由角鋼制成，如：中國實用新型專利：釘齒耱梳組合耙耱整地機，專利號2011202992592，授權公告號：CN202172561U，該技術公開的耙耱，1、耙齒是固定死的，機械后退時，耙齒不能自動改變角度，耙齒不利于從土中取出，使機械負荷較大，且耙齒容易損壞。2、耙和耱分別需要足夠的重力才能很好地完成作業，如果要分別給耙和耱增加重力，就會增加耙耱的總重量，使拖拉機提升耙、耱時負荷過重，另外，總重量增加，在道路上行走也不方便，也會增加耙耱的成本。3、耙、耱不能分解使用，使用范圍受限。

技術實現要素：

該實用新型解決的技術問題是：1、傳統耙齒角度不能自動改變角度，耙齒從土中取出時，機械負荷較大，耙齒容易損壞。2、耱與耙的重力不能共享，耱的重量較輕，不能很好地耱碎土塊，不利于保水、保墑。3、耙耱不能分解使用，使用范圍受限。

本發明解決其技術問題的技術方案是：

一種拖拉機專用混凝土耱耙，在耱體的中部設置中心提臂，在耱體的左右兩側分別設置一個固定桿，在每個固定桿的頂部分別設置一個連接銷，其特征是：耱體由混凝土澆筑而成，在每個固定桿的前部分別設置一對固定耳，在兩對固定耳上通過兩上活動銷分別活動設置一個連接臂，在兩個連接臂上水平設置一根活動橫桿，在該活動橫桿上等距設置若干耙齒；且連接臂、活動橫桿、若干耙齒可以以兩個活動銷為軸心轉動一個角度。

該實用新型的有益效果是：1、機械后退時，耙齒能夠自動逆時針向上轉動一個角度，使耙齒脫離地下，減小了負荷，不容易損壞耙齒。2、耱?yàn)樗酀仓桑引X設置在耱體上，水泥耱的重力同時作用在耙上，耙與耱能夠?qū)崿F(xiàn)重力共享，減輕了耙耱的總體重量，同時又有足夠的重力作用在耙和耱上，有利于破碎土塊，有利于保水、保墑。降低了耙、耱的總重量和總成本。3、取出活動銷，耙、耱可以分解為單個的耙和耱，使用靈活，使用范圍擴大。

附圖說明

圖1是該實用新型的側視圖。

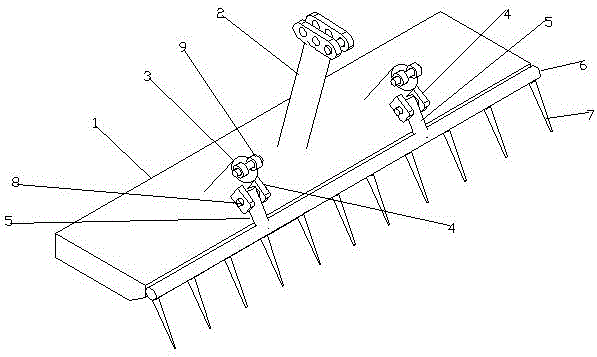

圖2是該實用新型的立體圖。

圖中：1、耱體，2、中心提臂，3、固定桿，4、固定耳，5、連接臂，6、活動橫桿，7、若干耙齒，8、活動銷，9、連接銷。

具體實施方式

在圖1、圖2中，耱體1由混凝土澆筑而成，在耱體1的中部設置中心提臂2，在耱體1的左右兩側分別設置一個固定桿3，在每個固定桿3的頂部分別設置一個連接銷9，在每個固定桿3的前部分別設置一對固定耳4，在兩對固定耳4上通過兩上活動銷8分別活動設置一個連接臂5，在兩個連接臂5上水平設置一根活動橫桿6，在該活動橫桿6上等距設置若干耙齒7；且連接臂5、活動橫桿6、若干耙齒7可以以兩個活動銷8為軸心轉動一個角度。

作業時，耙、耱的中心提臂2和連接銷9與拖拉機的升降機構活動連接，耙、耱在拖拉機的牽引下向右行駛作業，水泥耱的重力同時作用在耙上，耙齒7深入土中，拖拉機向左后退時，連接臂5、活動橫桿6、若干耙齒7可以以兩個活動銷8為軸心自動逆時針方向轉動一個角度，使耙齒7從地下脫離，能夠減小阻力負荷，同時，由于耱體1為水泥澆筑，重量較大，耱的重力同時作用在耙上，使耙和耱具有足夠的壓強，能夠很好地將土塊破碎，有利于保水、保墑。在機械回頭時，拖拉機可以將耙耱向上提起，放下時，耙齒7能夠深入地下。
