本實用新型涉及一種喂料設備。

背景技術：

傳統喂料設備出現喂料不均勻，雞采食不均，出現體重差異大。然而為了飼料均勻，經常采用傳統的人工方法去抹勻，費時又費工，這樣人工高度作業具有很大的危險性。

技術實現要素：

為了改善上述問題，本實用新型的目的在于提供一種喂料設備。

為了實現上述目的，本實用新型采用的技術方案如下：

一種喂料設備，包括料斗，設置于料斗底部的出料口處的平料器；所述平料器包括位于出料口的前方的前擋板，位于出料口的后方的后檔板，以及兩個分別設置于前擋板兩端并與前擋板固定相連的上封板，所述上封板還與后擋板固定相連；每個上封板的內側均設有調節板，兩個調節板之間設有與其活動相連的出料調節板，該出料調節板位于前擋板和后擋板之間，且出料調節板位于出料口的后方。

進一步地，所述調節板上設有條形通孔，出料調節板的兩端設有連接耳，且連接耳通過穿過條形通孔的調節螺栓與調節板活動相連。

再進一步地，所述后擋板上還設有與后擋板螺栓連接的導向調節板。

更進一步地，所述上封板的外側上方還設有與其相連的側板。

另外，所述連接耳與出料調節板組合后呈“L”型。

此外，所述導向調節板的橫截面為“∠”型。

進一步地，所述前擋板為“ㄑ”型，且頂部設有平行板。

再進一步地，所述前擋板和后擋板的兩端還設有與前擋板、后擋板和上封板均相連的穩固件。

本實用新型與現有技術相比，具有以下優點及有益效果：

本實用新型結構簡單，生產成本低，通過平料器能夠使飼料在食槽內厚薄均勻，有效減少了飼料的浪費，使雞個頭均勻，產蛋重量一致，產蛋率平穩；同時，通過平料器可以控制出料口的大小，從而控制料斗的出料量。

附圖說明

圖1為本實用新型的結構示意圖。

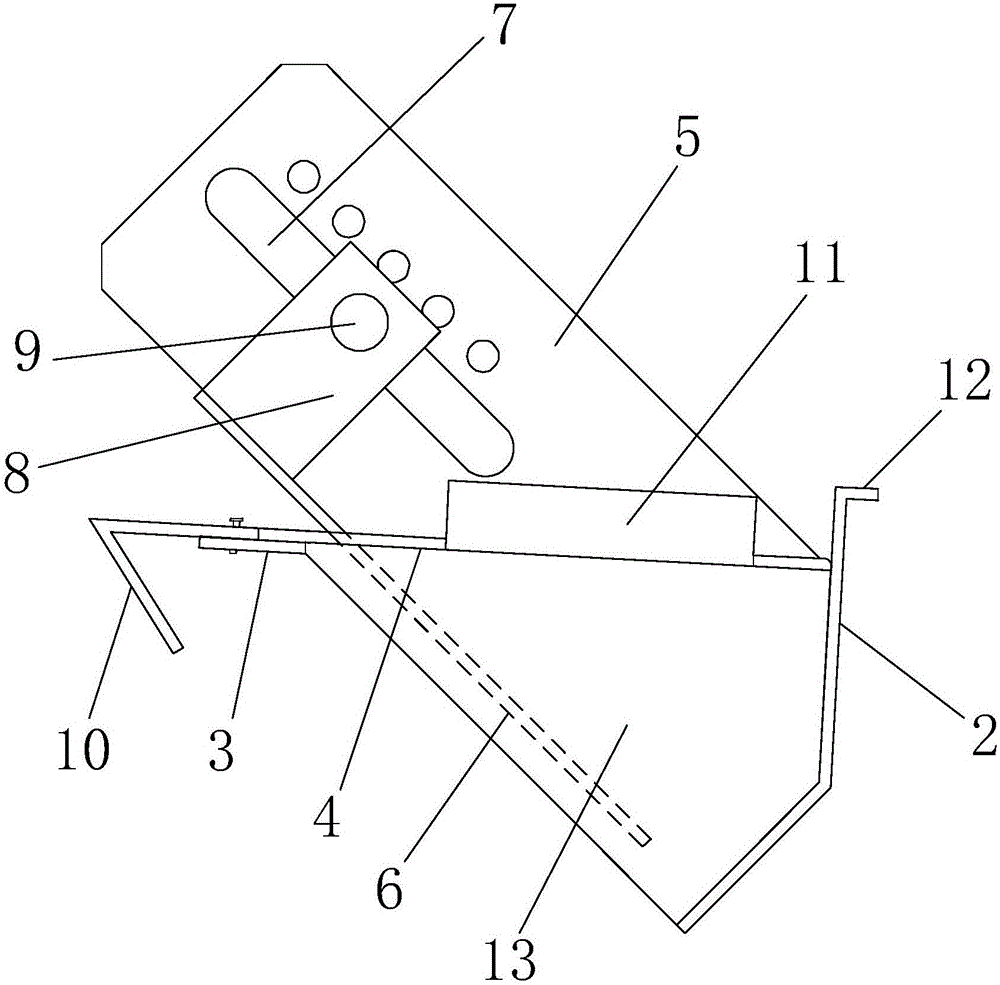

圖2為本實用新型中平料器的結構示意圖。

其中，附圖中標記對應的零部件名稱為：1-料斗，2-前擋板，3-后檔板，4-上封板，5-調節板，6-出料調節板，7-條形通孔，8-連接耳，9-調節螺栓，10-導向調節板，11-側板，12-平行板，13-穩固件，14-平料器，15-食槽。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步說明，本實用新型的實施方式包括但不限于下列實施例。

實施例

如圖1、2所示，一種喂料設備，包括料斗1，設置于料斗底部的出料口處的平料器；所述平料器包括位于出料口的前方的前擋板2，位于出料口的后方的后檔板3，以及兩個分別設置于前擋板兩端并與前擋板固定相連的上封板4，所述上封板還與后擋板固定相連；每個上封板的內側均設有調節板5，兩個調節板之間設有與其活動相連的出料調節板6，該出料調節板位于前擋板和后擋板之間，且出料調節板位于出料口的后方。

通過本實用新型的裝置進行喂料時，平料器會隨著料斗一起運行，而平料器的前擋板、后擋板、以及兩個上封板位于出料口的四周，將其圍住；當料斗中的飼料從出料口進入食槽后，由于平料器的存在，能夠在料斗橫向運行中對飼料進行抹勻，磨平，使得食槽內各處的飼料基本一致，不會出現局部過多或過少，從而有效的減少了飼料的浪費，也保證了雞采食飼料的量均勻。另外，由于設置了出料調節板，其可以相對調節板運動，這樣能夠通過出料調節板控制出料口的大小，當出料調節板向下運行時，能夠擋住出料口的一部分口徑，這樣出料口變小，當出料調節板向上運行時，出料口的口徑則會逐漸增大，直到原始大小，通過上述方式即可控制出料口的大小，從而實現對出料速度的控制。

具體地，所述調節板上設有條形通孔7，出料調節板的兩端設有連接耳8，且連接耳通過穿過條形通孔的調節螺栓9與調節板活動相連。通過上述設置，可以輕松的調節出料調節板的位置，只需要旋轉調節螺栓，控制連接耳相對調節板的位置，然后再旋轉調節螺栓進行固定，這樣就實現了出料調節板的調節。采用上述設計不僅結構簡單，而且調節十分方便。具體地，所述連接耳與出料調節板組合后呈“L”型，設計成上述形狀，能夠更好的起到出料口大小的調節。

具體地，所述后擋板上還設有與后擋板螺栓連接的導向調節板10。通過設置導向調節板，能夠使平料器的側邊與食槽相接觸，更好的實現平料器相對食槽運動，起到導向的作用，避免在運行過程中發生偏移，同時還能夠起到一定的固定作用。作為一種優選，所述導向調節板的橫截面為“∠”型。采用上述形狀，其中一側與后擋板相連，而另一側則正好與食槽內壁相貼，這樣能夠極佳的起到導向的作用。

具體地，所述上封板的外側上方還設有與其相連的側板11。通過設置側擋板，便于平料器與外部部件相連，從而帶動外部部件隨著料斗運行，具體可將外部部件鉤住側板。

具體地，所述前擋板為“ㄑ”型，且頂部設有平行板12。通過設置成上述形狀，能夠使前擋板的下部與食槽內壁貼合，不僅能夠保證平料器的穩定，還能夠起到一定的限位作用。另外，通過設置平行板能夠使其前擋板的上部與食槽內壁接觸，進一步地確保了平料器的穩定。

具體地，所述前擋板和后擋板的兩端還設有與前擋板、后擋板和上封板均相連的穩固件13。通過設置穩固件，能夠使平料器各部件更加穩定，從而更好的實現平料的效果。

按照上述實施例，便可很好地實現本實用新型。值得說明的是，基于上述結構設計的前提下，為解決同樣的技術問題，即使在本實用新型上做出的一些無實質性的改動或潤色，所采用的技術方案的實質仍然與本實用新型一樣，故其也應當在本實用新型的保護范圍內。
