本發明涉及農業灌溉技術領域，具體為一種基于云平臺和智能手機的自動灌溉控制系統。

背景技術：

灌溉行為的實施一般需要考慮3個因素：作物的生長階段、蒸騰量、土壤中可用水含量。但是目前市場上常見的灌溉控制系統大多會考慮蒸騰量和土壤水分含量，很少將作物各生長階段對水分的不同需求考慮進去，而且只考慮土壤水分含量，不考慮土壤中可用水的含量也會導致灌溉量和作物的實際需求不相符情況的發生。因此本發明綜合考慮3個決定灌溉的影響條件，根據作物不同的生長階段需求、實際蒸騰量和土壤中可用水含量綜合評估作物根區土壤水分的虧缺程度，并根據其虧缺程度進行灌溉控制，可以準確、及時、精準的控制灌溉行為，實現節水灌溉。

涉及到的控制理論如下：

1.作物生長階段的確定：作物在整個生長過程中一般分成幾個典型的生長階段，可以用生長系數K_C來表示，每種作物都有特定的生長系數；不同的生長階段對應的生長系數各不相同，利用生長系數來反映作物各個生長階段需水量的變化；作物何時進入某一典型生長階段，可以通過積溫GDD反映出來，當累計積溫到達某一值時，就代表作物進入了某一個特定的生長階段，所以可以根據積溫來衡量當前的生長系數K_C，然后根據K_C所反映的作物需水量進行灌溉量調整。作物積溫GDD可以根據公式(1)進行計算。

公式(1)中GDD代表積溫，T_max代表每日最高溫度，T_min代表每日最低溫度，T_base代表基礎溫度，每種作物都有特定的基礎溫度。

2.蒸騰量的確定：作物的理論蒸騰量ET₀可以根據本地的天氣數據利用彭曼公式計算得到，但是還需要根據生長系數K_C進行調整才能得到實際蒸騰量ET_C，ET_C可以根據公式(2)進行計算。

ET_C＝K_CET₀ (2)

3.土壤可用水含量：土壤含水量并不等于作物可以使用的含水量，作物能夠利用的含水量是指有效水含量AWC，它等于土壤含水量FC和凋萎含水量WP之差，所以只有土壤中的有效水才是作物真正可以使用的水，不同的土壤類型都有與之對應的凋萎含水量，當土壤中含水量達到調萎含水量時，可以認為土壤可用水含量為0％。土壤有效水含量可以根據公式(3)計算得到，土壤可用水含量利用公式(4)計算得到。

AWC＝FC-WP (3)

公式(4)中，AWC_t代表當前土壤可用水含量，AWC_y代表前一日土壤可用水含量，RF代表自然降水量，IR代表灌溉水量，代表前一日蒸騰量。

當前的自動灌溉控制系統多種多樣，但是大致可以分為兩大類：第一，利用計算機平臺搭載控制系統，這種方式通過各種環境及土壤水分傳感器檢測環境及土壤水分信息，再通過中間信息傳遞設備將數據傳輸?shù)接嬎銠C上，利用計算機搭載的控制系統進行分析并得出控制策略，然后再將數據傳輸?shù)綀?zhí)行機構進行灌溉控制；第二，直接利用單片機或PLC等硬件設備運行控制系統，各種傳感器和執行機構直接和其進行連接，單片機或PLC通過內置的控制邏輯進行分析和運算，得出控制方式并通過執行機構進行灌溉控制。

以上兩種控制系統均存在一定的缺陷和不足：一、利用計算機平臺搭載控制系統，該模式下，計算機可以運行較為復雜的控制算法，控制精度相對較高，但是系統構建相對復雜，用戶需要購買計算機搭載控制系統；二、利用單片機或PLC等硬件設備直接運行控制系統，該模式下，系統構建相對簡單，但時由于單片機及PLC性能相對較低，無法運行復雜的控制算法，控制邏輯相對簡單，控制精度相對較差。此外，以上兩種控制系統都存在一個共同的不足，那就是管理方式不靈活，管理者很難實時的監視系統的運行狀態，沒辦法做到隨時隨地的進行監視、管理和控制。

技術實現要素：

本發明的目的在于提供一種基于云平臺和智能手機的自動灌溉控制系統，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種基于云平臺和智能手機的自動灌溉控制系統，包括：云平臺、智能手機客戶端、天氣數據、土壤水分傳感器、灌溉執行器，所述的智能手機客戶端通過網絡與云平臺連接，所述的天氣數據通過網絡與云平臺連接，所述的土壤水分傳感器通過網絡與云平臺連接，所述的灌溉執行器與云平臺連接。

進一步的，所述的云平臺由計算模塊、信息反饋模塊、自動執行模塊組成。

進一步的，所述的智能手機客戶端由信息輸入模塊、監測模塊、手動操作模塊組成。

進一步的，一種基于云平臺和智能手機的自動灌溉控制系統，其工作步驟如下：

第一步，通過手機客戶端進行初始化，注冊地塊位置信息，方便云平臺獲取當?shù)氐奶鞖鈹?shù)據，為計算蒸騰量和積溫做準備；

第二步，通過手機客戶端配置種植信息，即作物種類、定值時間，方便云平臺計算積溫GDD，并根據積溫值的變化調整生長系數K_C；

第三步，通過手機客戶端設定土壤類型：壤土、砂土、粘土、壤砂土、砂壤土、粘壤土等，云平臺可以根據用戶指定的土壤類型自動匹配調萎含水量值，為計算土壤可用水含量做準備；

第四步，通過手機客戶端設定灌溉類型：高壓噴灌、低壓噴灌、滴灌，云平臺根據不同灌溉類型設定灌溉水利用率，高壓噴灌利用率為75％，低壓噴灌利用率為80％，滴灌利用率為90％，此外，自然降水利用率也設定為90％；

第五步，云平臺計算積溫GDD，蒸騰量ET_C，土壤可用水含量AWC_t，并可以利用智能手機實時查詢相關信息，當發生自然降水、執行灌溉、作物生長階段變化、土壤水分虧缺率低于設定值等狀態突變時向智能手機推送信息；

第六步，當土壤水分虧缺率低于設定值時，云平臺向灌溉執行器發送命令，開啟灌溉程序，同時在土壤水分虧缺率高30％時，云平臺可以隨時執行智能手機發送的灌溉命令，根據命令進行灌溉。

與現有技術相比，本發明的有益效果是：

1.用戶可以通過智能手機向云平臺輸入地塊位置信息、土壤類型、作物種類、定值時間、灌溉類型等相關信息，為云平臺計算土壤水分虧缺率提供計算基準；

2.智能手機能夠從云平臺實時下載顯示當前土壤內有效水含量、土壤水分虧缺率、土壤類型、作物種類、定植時間、當前所處生長階段、歷史積溫、歷史用水量等信息；

3.云平臺根據云平臺積溫GDD，蒸騰量ET_C，土壤可用水含量AWC_t，實時計算土壤可用水含量和土壤水分虧缺率，為灌溉控制提供參考；

4.當土壤水分虧缺率高于30％時，可以利用智能手機通過云平臺控制灌溉執行器進行灌溉；

5.當作物生長階段發生變化、執行灌溉、自然降水等突發事件發生后，可以由云平臺發送推送信息到用戶的智能手機，作為即時的提醒，方便用戶隨時掌握作物生長狀態；

6.當云平臺計算出土壤水分虧缺率低于設定值時，可以控制灌溉執行器進行灌溉并發送信息到用戶智能手機。

附圖說明

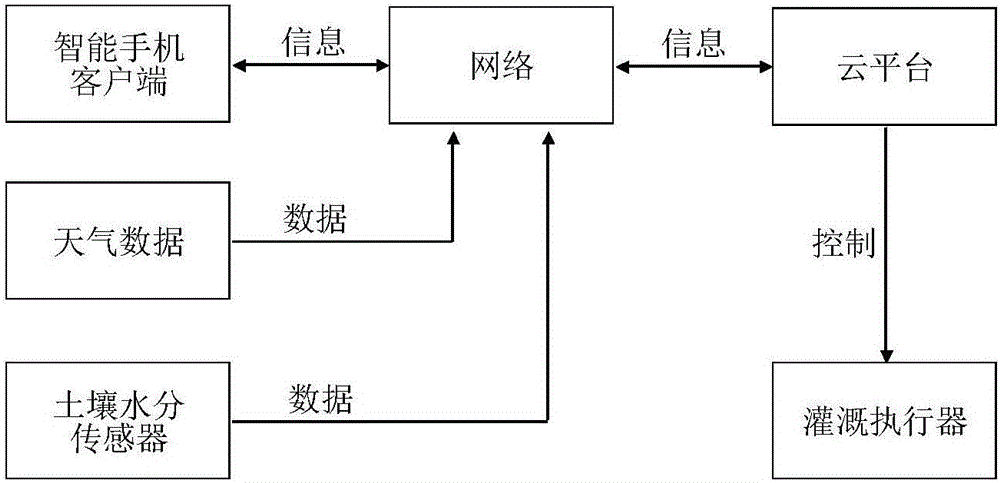

圖1為本發明整體結構示意圖；

圖2為本發明的工作流程示意圖；

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1、2，本發明提供一種基于云平臺和智能手機的自動灌溉控制系統，包括：云平臺、智能手機客戶端、天氣數據、土壤水分傳感器、灌溉執行器，所述的智能手機客戶端通過網絡與云平臺連接，所述的天氣數據通過網絡與云平臺連接，所述的土壤水分傳感器通過網絡與云平臺連接，所述的灌溉執行器與云平臺連接。

進一步的，所述的云平臺由計算模塊、信息反饋模塊、自動執行模塊組成。

1.根據用戶輸入的地塊位置信息自動從中國國家氣象局天氣預報接口獲取該位置的天氣數據，根據該數據進行積溫GDD和蒸騰量ET_C的計算。

2.云平臺可以接收該地塊預先布置的土壤水分傳感器采集到的土壤水分含量，結合蒸騰量、灌溉情況和自然降水計算當前土壤可用水含量AWC_t，并將實時土壤水分虧缺百分比返回到用戶的智能手機客戶端。

3.云平臺還能夠在自然降水、執行灌溉、作物生長階段發生變化時向智能手機推送信息。

4.云平臺可以根據智能手機的控制命令控制灌溉執行器進行灌溉，如果當土壤中可用水含量低于設定的閾值時，云平臺也可以控制執行器進行灌溉，并通向用戶手機推送信息灌溉信息。

進一步的，所述的智能手機客戶端由信息輸入模塊、監測模塊、手動操作模塊組成。

1.通過通信網絡向云平臺輸入基本參數進行基本設置，用戶輸入量包括地塊位置信息、作物種類、作物定值日期、土壤類型(壤土、砂土、粘土、壤砂土、砂壤土、粘壤土)、灌溉類型(高壓噴灌、低壓噴灌、滴灌)。

2.通過客戶端隨時監測當前土壤內可用水含量、土壤水分虧缺率、土壤類型、作物種類、定植時間、當前所處生長階段、灌溉總用水量、積溫值等信息。

3.當用戶決定手動實施灌溉行為時，也可以通過手機發送命令到后臺管理系統，執行灌溉操作(用戶可以指定灌溉時間或灌溉用水量)。

一種基于云平臺和智能手機的自動灌溉控制系統，其工作步驟如下：

第一步，通過手機客戶端進行初始化，注冊地塊位置信息，方便云平臺獲取當?shù)氐奶鞖鈹?shù)據，為計算蒸騰量和積溫做準備；

第二步，通過手機客戶端配置種植信息，即作物種類、定值時間，方便云平臺計算積溫GDD，并根據積溫值的變化調整生長系數K_C；

第三步，通過手機客戶端設定土壤類型：壤土、砂土、粘土、壤砂土、砂壤土、粘壤土等，云平臺可以根據用戶指定的土壤類型自動匹配調萎含水量值，為計算土壤可用水含量做準備；

第四步，通過手機客戶端設定灌溉類型：高壓噴灌、低壓噴灌、滴灌，云平臺根據不同灌溉類型設定灌溉水利用率，高壓噴灌利用率為75％，低壓噴灌利用率為80％，滴灌利用率為90％，此外，自然降水利用率也設定為90％；

第五步，云平臺計算積溫GDD，蒸騰量ET_C，土壤可用水含量AWC_t，并可以利用智能手機實時查詢相關信息，當發生自然降水、執行灌溉、作物生長階段變化、土壤水分虧缺率低于設定值等狀態突變時向智能手機推送信息；

第六步，當土壤水分虧缺率低于設定值時，云平臺向灌溉執行器發送命令，開啟灌溉程序，同時在土壤水分虧缺率高30％時，云平臺可以隨時執行智能手機發送的灌溉命令，根據命令進行灌溉。

工作原理：本發明利用云平臺和智能手機搭建系統，結合作物不同的生長階段、實際蒸騰量和土壤中可用水含量綜合評估作物根區土壤水分的虧缺程度，并根據其虧缺程度進行灌溉控制，可以準確、及時、精準的控制灌溉行為，實現節水灌溉。本發明主要實現了基于智能手機的遠程灌溉控制及土壤中有效水含量、水分虧缺率、作物生長階段變化等信息的顯示，可以使用戶隨時隨地掌握作物的生長狀態和生長環境，相對于當前大多數基于計算機平臺、基于單片機或PLC平臺的灌溉控制系統，本發明管理方式靈活，管理者能夠?qū)崟r的監視系統的運行狀態，可以做到隨時隨地的進行監視、管理和控制。
