本發明具體涉及一種用于自動捕捉穴居動物的裝置。

背景技術：

野生動物研究和監測過程中經常需要活捕動物個體，用于標記、測量和采樣。活捕要求盡量減少對動物造成損傷，盡可能小地對動物的機體、生理和行為造成改變，同時要盡可能提高捕獲準確性和捕獲效率。目前廣泛用于活捕動物的方法包括籠捕法、網捕法。

上述方法各自存在著明顯的缺陷，不適應于活捕穴居動物。具體地說，這些缺陷包括：網捕法通過在林間張網的方法，活捕誤撞入網的飛鳥，主要適用于鳥類，不完全適用于穴居動物，而且目的性不強，誤捕的非目標鳥種眾多，鳥撞網后的掙扎也會損傷鳥羽甚至造成鳥類死亡，帶來不必要的野生動物損失。籠捕法通過放置誘餌的方式，引誘目標動物進入捕籠，進而觸發鎖閉裝置，將動物關在籠內。各類捕籠的主要差別在于鎖閉結構，該結構主要包括彈簧式、翻轉式等。彈簧式利用彈簧、鋼片牽引籠門關閉，在野外特別是在潮濕環境中，容易因為彈簧銹蝕而失效。翻轉式籠門則需要較大的轉動空間，在野外容易被樹枝雜草阻擋而失效。目前所有籠式裝置最大的問題在于，忽略了穴居動物的習性，多為橫式結構設計。穴居動物包括樹棲洞巢鳥類和穴居哺乳動物，它們一方面習性謹慎，對于縱深相對很長的橫式結構戒懼甚重，經常因為在動物反復試探過程中，錯誤觸發鎖閉裝置，將動物鎖在籠外使捕籠實效，因此野外實踐中很難用這類裝置活捕穴居動物。

技術實現要素：

本發明的目的是提供一種用于自動捕捉穴居動物的裝置，以解決在野外捕捉動物為一種長期過程，現有捕捉裝置多為帶有彈簧結構的裝置，長時間處于一個狀態導致彈簧及其他彈性部件老化而無法靈活操作實現捕捉動物的目的，捕捉的靈活性差且不可靠的問題。

本發明為解決上述技術問題采取的技術方案是：

用于自動捕捉穴居動物的裝置，它包括籠體、踏板、外換向軸、擋板和至少一組內置傳動組件，所述籠體為矩形體，所述籠體的一側壁上加工有動物進口，外換向軸和擋板均位于籠體外，所述外換向軸水平設置在動物進口的正上方，所述擋板豎直設置在動物進口處，籠體上設置有籠門，所述踏板和至少一組內置傳動組件均設置在籠體的內部，所述踏板水平設置，至少一組內置傳動組件設置在踏板的正上方；

內置傳動組件包括內換向軸和至少一根牽引繩，牽引繩的一端繞過內換向軸設置在踏板上，牽引繩的另一端穿過籠體后繞過外換向軸設置在擋板上，擋板在牽引繩的帶動下作豎直方向上的往復運動。

本發明與現有技術相比的有益效果：

1、本發明為一種充分利用穴居動物的習性并根據野外捕捉條件和穴居動物對細小洞穴又有探查傾向的特點而設計的專門的活捕裝置。易于操作和維護，成本低廉，目的性強，捕捉效率高。

2、本發明通過籠體、踏板、外換向軸、擋板和至少一組內置傳動組件之間相互配合通過動物自重以及活動規律實現自動捕捉的效果，不依賴其它的動力，使用更加可靠。同時本發明的捕捉原理使動物很難逃脫，也不會出現動物試圖從籠口縫隙鉆出時被卡死的情況，對動物損傷小，有效提高了對捕捉動物過程中安全性和個體完整性。

3、本發明的結構中未設置彈性件，能夠有效避免因在野外放置時間長而失效，有助于提高捕獲效率。

4、本發明的結構穩定且使用可靠，動物踩踏在踏板上后，擋板通過至少一組內置傳動組件和外換向軸之間相互配合使其上升遮擋住動物進口，有效避免被捕動物被其它捕食動物掠食。

5、本發明制造成本低廉，使用穩定可靠，捕捉效率高，將對提高野生動物研究、監測和管理水平具有重要意義。

附圖說明

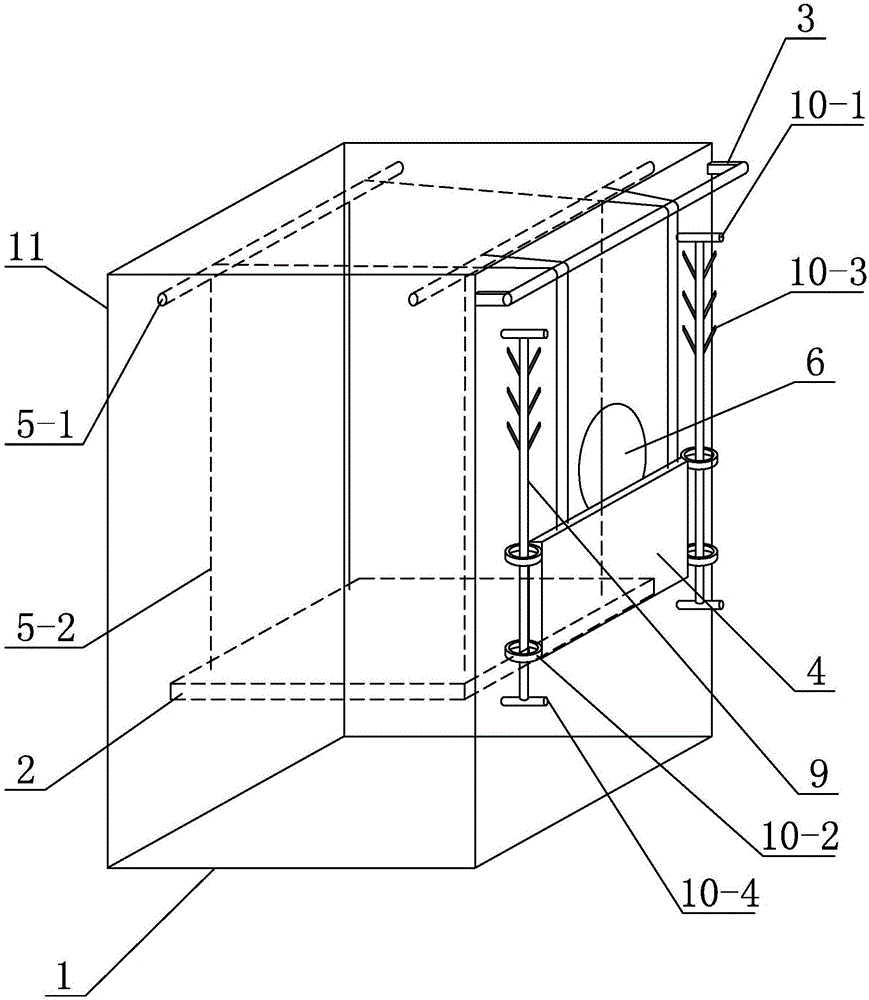

圖1為本發明的第一立體結構示意圖；

圖2為本發明的第二立體結構示意圖；

圖3為本發明的第三立體結構示意圖；

圖4示意了本發明的第一側視結構剖面圖；

圖5示意了本發明的第二側視結構剖面圖；

圖6為本發明的第一使用狀態圖；

圖7為本發明的第二使用狀態圖。

具體實施方式

具體實施方式一：結合圖1、圖2、圖3、圖4、圖5、圖6和圖7說明本實施方式，本實施方式中包括籠體1、踏板2、外換向軸3、擋板4和至少一組內置傳動組件，所述籠體1為矩形體，所述籠體1的一側壁上加工有動物進口6，外換向軸3和擋板4均位于籠體1外，所述外換向軸3水平設置在動物進口6的正上方，所述擋板4豎直設置在動物進口6處，籠體1上設置有籠門11，所述踏板2和至少一組內置傳動組件均設置在籠體1的內部，所述踏板2水平設置，至少一組內置傳動組件設置在踏板2的正上方；

內置傳動組件包括內換向軸5-1和至少一根牽引繩5-2，牽引繩5-2的一端繞過內換向軸5-1設置在踏板2上，牽引繩5-2的另一端穿過籠體1后繞過外換向軸3設置在擋板4上，擋板4在牽引繩5-2的帶動下作豎直方向上的往復運動。

本發明中籠體1用以容納和保護被活捕的動物，由不透光材料如木板、金屬板、塑料板制成。籠體1內部襯以柔軟材料，以減少被捕動物試圖逃脫時所受損傷，籠體1上加工有小孔以保證空氣流通。籠體1上動物進口6所在側壁為籠體的正面，動物進口6為被捕動物進入提供位置，籠口大小以方便目標動物進入為準，即稍大于目標動物軀干直徑，以阻止過大的動物進入。

本發明中的踏板2為由軟質帶孔材料制成，如木板、鐵片、塑料板、帶邊框鐵絲網或其他柔性材料，以減少向下滑動時的空氣阻力。當踏板2向下滑動時，通過牽引繩5-2，經過內換向軸5-1和外換向軸3改變牽引方向，擋板4向上運動，關閉動物進口6。踏板2設置在動物進口6下方，與踏板2下沿的距離，與目標動物身體全長相當，以減少進籠動物逃脫的可能。踏板2距離籠體1底板的距離，大于擋板4向上完全動物進口6所需向上移動的距離。

本發明中牽引繩5-2除了牽引擋板4外，也起到保持踏板2處于水平狀態的作用。牽引繩5-2由摩擦系數較小、便于打結安裝的細鋼絲、尼龍絲、塑料絲等制成。

本發明中內換向軸5-1設置于籠體1內部的頂端處，內換向軸5-1的兩端分別固定于籠體1的左、右側板上。外換向軸3設置在籠體1動物進口6所在側壁的前方。外換向軸3和內換向軸5-1均由摩擦數較小的金屬桿等制成，確保與牽引繩5-2使用不同的材料，以免銹蝕粘結在一起。

具體實施方式二：結合圖1至圖5說明本實施方式，本實施方式中當踏板2為矩形時，踏板2的正上方對應設置有兩組內置傳動組件，每組內置傳動組件包括內換向軸5-1和兩根牽引繩5-2，踏板2的每個端角處對應設置有一根牽引繩5-2。其他結構與連接關系與具體實施方式一相同。

具體實施方式三：結合圖2說明本實施方式，本實施方式中踏板2上加工有與牽引繩5-2一一對應設置的導孔7，每個導孔7靠近其對應的牽引繩5-2設置，每個導孔7內對應設置有一根踏板用導軌8。

本實施方式中踏板2的四角加工有導孔7，導孔7與踏板用導軌8一一對應設置，每根踏板用導軌8從其對應的導孔7中穿過。動物進入籠體1踏上踏板2后，踏板2沿踏板用導軌8向下滑動，滑動的動力來自踏上踏板2動物的體重。其他結構與連接關系與具體實施方式一或二相同。

具體實施方式四：本實施方式為具體實施方式三的進一步限定，本實施方式中踏板用導軌8與籠體1的內壁間隙設置。本實施方式中踏板用導軌8為踏板2上下往復運動提供限位和引導的作用，確保踏板2豎直方向運動的流暢性。踏板用導軌8與籠體1的內壁之間間隙設置，踏板2的四周外緣與籠體1的內壁之間也為間隙設置，有效避免踏板2運動時與籠體1的內壁之間發生剮蹭。其他結構與連接關系與具體實施方式三相同。

具體實施方式五：結合圖2和圖3說明本實施方式，本實施方式中籠體1的高度為H，籠體1的寬度為W，籠體1的長度為L，籠體1寬度W和籠體1長度L均小于籠體1高度H。

本實施方式中籠體1寬度W和籠體1長度L均小于籠體1高度H，如此設置能夠確保裝置為立式結構，以符合穴居動物向下探索的習性，有利于更加有效地捕捉動物、防止逃脫，且能夠最大限度地減小對動物的傷害，確保動物捕捉后的完整性。其他結構與連接關系與具體實施方式四相同。

具體實施方式六：結合圖3說明本實施方式，本實施方式中當動物進口6所在籠體1側壁的壁厚為籠體1長度L的八分之一至四分之一時，動物進口6為動物進入洞口。

本實施方式中當動物進口6為動物進入洞口時，該動物進口6為具有引導功能的進口，具有一定的進深，限制動物隨意轉身。該動物進口6的設置還能夠有效保證動物試探過程中不會導致觸發結構的錯誤觸發，一旦觸發則肯定將動物活捕在籠體1的內部。這一優點能夠有效避免因動物誤觸而導致裝置在野外失效，提高活捕動物的效率。

本實施方式中動物進入洞口的進深也使得籠體1的內部環境相對較暗，有助于降低被捕動物的精神壓力，限制其隨意轉身，降低掙脫行為的強度，減少其被損傷的可能性。

本實施方式中動物進入洞口是通過籠體1的前面板進行加厚。在前面板上直接加工通孔。另外一種方式是附裝套管方式，即在動物進口6前使用套管支架安裝洞道，套管支架為固定套管，有效避免阻擋擋板4的運動。其他結構與連接關系與具體實施方式五相同。

具體實施方式七：結合圖1、圖2和圖3說明本實施方式，本實施方式中籠體1外設置有與擋板4相配合的兩條外置導軌9，兩條外置導軌9之間豎直并列設置，擋板4設置在兩條外置導軌9之間且其沿外置導軌9的長度方向往復運動。

本實施方式中兩條外置導軌9的設置是為了有效限定擋板4的運動軌跡，為擋板4的運動過程提供引導、限定和輔助支撐的作用。其他結構與連接關系與具體實施方式一、二、五或六相同。

具體實施方式八：結合圖2說明本實施方式，本實施方式中籠體1外設置有鎖定組件，所述鎖定組件包括兩個上限位柱10-1、兩個下限位柱10-4、多個限位套環10-2和多個限位倒刺10-3，擋板4的兩端分別通過多個限位套環10-2與兩條外置導軌9相連接，每條外置導軌9上設置有多個限位倒刺10-3，每條外置導軌9的上端對應設置有一個上限位柱10-1，每條外置導軌9的下端對應設置有一個下限位柱10-4。

本實施方式中擋板4由輕質堅固材料制成，其形狀為矩形，尺寸稍大于動物進口6，以便裝置被動物觸發后，能完全遮閉動物進口6，阻止動物逃脫。

本實施方式中限位套環10-2內徑略大于外置導軌9，并套在外置導軌9上，使擋板4能夠沿外置導軌9上下自由滑動。擋板4和踏板2被牽引繩5-2牽引分別懸掛在籠體1的外部和內部，上限位柱10-1和下限位柱10-4的設置能夠有效阻止外置導軌9的脫落。除用于固定擋板導軌外，上限位柱10-1和下限位柱10-4還能夠用于限制擋板4的活動范圍，即擋板4處于最上方時完全遮擋動物進口6，擋板4處于最下方時，其上沿與動物進口6的上沿平齊。多個限位倒刺10-3使用順進逆阻式結構，起到限位阻尼的作用。安裝于外置導軌9或籠體1前面板上，允許擋板4向上通過。擋板4到達最高位置遮蔽動物進口6后，個限位倒刺10-3即阻止擋板4向下移動，鎖閉動物進口6。在外置導軌9靠近上限位柱10-1的位置，沿四周從上方斜向下打若干小孔，插入適當長度有彈性的細鋼絲、塑料絲等，即組成位倒刺10-3，多個限位倒刺10-3的設置位置朝上。限位套環10-2沿外置導軌9向上運動時，順著限位倒刺10-3的方向，阻力很小，反之則被限位倒刺10-3阻擋，無法自然落下，從而防止因捕獲的動物跳起導致籠口擋板下墜，阻止動物逃脫的。其他結構與連接關系與具體實施方式七相同。

具體實施方式九：結合圖2說明本實施方式，本實施方式中所述籠門11鉸接在籠體1的一側壁上且其與動物進口6相對設置。

本實施方式中籠門11與動物進口6相對設置為籠門11最佳的設置位置，有利于方便打開籠門11直接獲取動物。籠門11的一端鉸接在籠體1的一側壁上，籠門11的另一端通過鎖扣、掛鉤或其他現有的鎖緊件與籠體1相連接。

本實施方式中籠門11的所在面為籠體1后板，其開啟方式為單側開啟，打開鎖扣，打開籠門11，取出被活捕的動物。為了便于安全取出動物，籠門11設置為是籠體1后板，或設置為籠體1后板的一部分。其他結構與連接關系與具體實施方式八相同。

具體實施方式十：結合圖3、圖4和圖5說明本實施方式，本實施方式中擋板4上設置有配重塊12。本實施方式中配重塊12的設置有利于方便調節擋板4的重量。使擋板4重量與踏板2的重量相當，從而在沒有動物踏上踏板2時不運動，而有動物踏上踏板2上時，踏板2會因為動物的體重向下滑動。其他結構與連接關系與具體實施方式一或九相同。

本發明的裝配過程如下：

1)根據所需活捕的目標動物，制作合適尺寸的籠體1，確定動物進口6大小和恰當?shù)幕\體1高度，確定籠體1的前面板的厚度或其他動物進口6的引導方式。

2)先拔上限位柱10-1，按限位倒刺10-3的順進方向依次拆下外置導軌9和擋板4。然后將擋板4置于初始位置，按按順進方向裝回外置導軌9，插回上限位柱10-1和下限位柱10-4。

3)調整各根牽引繩5-2的長度，使踏板2水平停于合適位置。

4)通過籠門11在踏板2上放上適合于目標動物的誘餌。

5)調整配重塊12，使踏板2和擋板4重量平衡且能自由移動。如有阻力，適當在牽引繩5-2上涂抹植物潤滑油，或者更換牽引繩5-2。

6)將裝配好的本發明放于穴居動物最常出沒的位置。

7)確認捕到動物后，取下本發明，小心打開籠門11，裝動物轉移至合適的保定裝置中。

結合本發明的有益效果、圖6和圖7說明以下實施例：

實施例一：結合圖6說明本實施例：本實施例為擬活捕大斑啄木鳥，準備黃粉蟲作為誘餌，將其裝在紗袋中，使其既能活動產生聲音散發氣味，又不會四下爬走。根據裝配順序裝配本裝置，將誘餌紗袋放置在踏板2中央，使用野外自然物體調整配重。考慮到啄木鳥偏好落于樹枝，使用附裝套管模式。引導方式采用附裝套管模式，套管形成的洞道長度自由，且套管前端底部向前延伸，便于目標大斑啄木鳥停棲。裝置外側適當用樹皮偽裝。將裝配好的裝置懸掛于大斑啄木鳥經常活動的林區的樹干上。實際使用中，使用20個本發明裝置，一周內上籠28只大斑啄木鳥全部被活捕，而傳統網捕方法則要么無法活捕，要么困死網上，要么羽毛受損。

實施例二：結合圖7說明本實施例：本實施例為擬活捕花鼠，準備紅松松籽作為誘餌。根據裝配順序裝配本裝置，將誘餌置在踏板2中央，使用野外自然物體調整配重。考慮到花鼠行為習慣，使用籠體1前面板加厚的方式，在加厚的前面板上加工動物進入洞口，適用于復雜活捕環境使用。將裝配好的裝置半埋于花鼠經常活動區域的土壤里，只露出籠口，動物進入洞口適當高于前方土面，以免阻擋其升起。籠體暴露在土外的部分用周圍當季植物偽裝。為不不影響擋板4的移動，在籠體1前面板與前方土壤之間用一塊木板隔開適當?shù)木嚯x。由于嚙齒動物對氣味敏感，每次捕到花鼠后，需要使用周圍植物擦拭籠體，以除去氣味。使用該裝置20只，同時使用普通捕籠20只，隨機放置在同一林地，一周內該裝置活捕花鼠52只次，捕后測量完即釋放，而普通捕籠僅活捕到19只，效率提高173％。同時，該裝置活捕的花鼠無一死亡，而普通捕籠中有一只花鼠被黃鼬拖出吃掉半個身體。

實施例三：結合圖7說明本實施例：使用薄鋼片式限位倒刺10-3。限位倒刺10-3由相對折疊的兩塊薄鋼片組成，一片安裝于擋板4處，另一片安裝于預計擋板4鎖止位置處。擋板4滑到鎖止位置后，兩塊鋼片相嵌，阻止擋板4下落。重新安裝裝置時，需要拔下上限位柱10-1，拆下踏板用導軌8，向上移出擋板4，再將擋板4置于初始位置，然后裝回踏板用導軌8，插回上限位柱10-1。
