本發明創造涉及一種防爆式警犬用氣味搜索罐，具體說是警犬搜索安全系數低易爆危險品能力培養過程中所用的一種安全設備。

背景技術：

目前，在警犬氣味搜索訓練和使用中，所使用的氣味罐主要有鑄鐵罐、不銹鋼罐以及ABS材質鑒別罐等，主要應用于警犬的人體氣味鑒別。根據警犬特殊技術迫切需要，從訓練警犬搜索安全系數極低、高危易爆炸危險物的安全技術、氣味保存與保純技術、以及解決警犬搜索高危爆炸物的技術關鍵，這類氣味罐在訓練警犬搜索易爆危險物主要存在四方面缺點和不足。

第一，在結構上為一體或采用螺旋扣結合為一體，不適于警犬搜索安全系數極低、極易爆炸危險物能力培養和訓練，存在安全隱患。在訓練中若發生意外爆炸極易對訓練人員和警犬造成傷亡。

第二，在內部結構上容積大、固定不變，不適于相對安全的微量高危、易爆炸危險物氣味警犬識別能力訓練與培養。

第三，在內部結構上為單一空間，不具備易爆炸危險品要求低溫條件存放的安全功能技術要求。

第四，鑄鐵、不銹鋼罐體質量重、內壁不光滑、易氧化，清洗困難；ABS組合式鑒別罐沒有配重、質量輕，警犬搜索訓練中易翻到，極易對撞擊、摩擦敏感的高危易爆炸危險品引爆，只適用于人體氣味鑒別及常規特殊氣味搜索。

技術實現要素：

本發明創造要解決的技術問題是提供一種防爆式警犬用氣味搜索罐，該氣味搜索罐一是解決警犬搜索高危、安全系數極低易爆炸危險品安全、可行的關鍵技術瓶頸；二是解決訓練人員和警犬安全防護難題；三是解決了高危、安全系數極低易爆炸危險品要求低溫存放相對安全的技術條件要求；四是解決了可使用微量高危、易爆炸危險品進行警犬識別氣味條件高的訓練和能力培養難題，從而確保訓練人員和警犬的安全；五是同時具備警犬氣味鑒別、搜索其他特定氣味能力培養的多功能性。

為解決以上問題，本發明創造的具體技術方案如下：一種防爆式警犬用氣味搜索罐，在盒形底座的外圓周同軸設置罐體，罐體的上方開口處同軸設置蓋體，在蓋體上設有通孔；其中罐體的底部直徑大，上部直徑小的變徑結構；在盒形底座的底面內部嵌有磁鐵，磁鐵下吸合有配重板。

所述的通孔為蓋體的偏心孔。

所述的盒形底座內底上表面設有定位桿，內瓶底面設有定位孔，內瓶通過定位孔與定位桿連接。

所述的通孔底部?jī)?nèi)圓周設有凸沿，在凸沿上落座有內膽杯，內膽杯上端的翻沿與凸沿上表面接觸，內膽杯的底面落入到盒形底座的腔體內。

所述的內瓶的軸線遠離通孔的軸線。

所述的罐體與盒形底座為間隙配合，罐體的下端內圓周與盒形底座外圓周的接觸面積大于盒形底座外圓周面積的2/3。

所述的罐體與蓋體為過盈配合，且罐體的上端內圓周與蓋體的外圓周接觸面積大于蓋體外圓面積的2/3。

所述的盒形底座的底面設有凹槽，凹槽的中心設有六方體。

所述的盒形底座、罐體和蓋體采用PVC-U或PP-R材質制成。

所述的內瓶或內膽杯采用PVC或PET材質制成。

該防爆式警犬用氣味搜索罐，采用盒形底座、罐體和蓋體組裝的套裝結構，在外部環境溫度低于5℃的低溫情況下，將高危爆炸物放置直接放置在盒形底座內，對警犬進行氣味搜索訓練；罐體采用變徑結構插式組合，若意外爆炸可實現上拋射，確保周邊訓練人員和警犬安全。在盒形底座的底面通過磁鐵吸合配重板，防止警犬氣味識別過程中，扒或拱翻搜索罐，使高危爆炸物產生碰撞而爆炸。

所述的通孔為蓋體的偏心孔，遮擋盒形底座內的部分面積，從而遮擋所放置的高危爆炸物，警犬無法通過通孔從視覺上看到，解決警犬用視覺尋找氣味物的不良行為，保證了嗅覺識別結果的真實性。

所述的盒形底座內底上表面通過定位桿連接內瓶，進一步縮小高危爆炸物的容積，保證高危爆炸物所處位置的穩定性，防止警犬在搜索過程中扒或拱翻搜索罐，造成移動產生摩擦或碰撞而發生意外爆炸。

所述的通孔的凸沿上落座有內膽杯，用于外部環境溫度5℃～20℃，由于外部環境高，在盒形底座內設置冰塊，內膽杯底部落座在冰塊內，進行降溫，從而降低高危爆炸物的爆炸風險。一旦發生爆炸，在氣浪的后坐力下，內膽杯底部外漲變形，內膽杯上端直徑縮小，下落到盒形底座內，氣浪推動罐體變徑處向上拋射，防止內膽杯單獨射出傷人。

所述的罐體與盒形底座為間隙配合，罐體的下端內圓周與盒形底座外圓周的接觸面積大于盒形底座外圓周面積的2/3，若意外爆炸，長距離的接觸面積保證罐體上拋射接觸行程，確保周邊訓練人員和警犬安全。

所述的罐體與蓋體為過盈配合，且罐體的上端內圓周與蓋體的外圓周接觸面積大于蓋體外圓面積的2/3，若意外爆炸，長距離的接觸面積保證蓋體上拋射接觸行程，確保周邊訓練人員和警犬安全。

所述的盒形底座的底面設有凹槽，凹槽的中心設有六方體。方便盒形底座與罐體的拆卸。

選用材料結實、抗爆能力強，另外無毒、無味、抗寒、耐熱不變形，鑄型后內外壁光滑、易拆卸清洗、質量輕、易攜帶。

附圖說明

圖1為實施例一的防爆式警犬用氣味搜索罐結構示意圖。

圖2為實施例二的防爆式警犬用氣味搜索罐結構示意圖。

圖3為實施例三的防爆式警犬用氣味搜索罐結構示意圖。

具體實施方式

實施例一

如圖1所示，防爆式警犬用氣味搜索罐，在盒形底座1的外圓周同軸設置罐體2；罐體2的上方開口處同軸設置蓋體3，罐體2與盒形底座1為間隙配合，罐體2的下端內圓周與盒形底座1外圓周的接觸面積大于盒形底座1外圓周面積的2/3；所述的罐體2與蓋體3為過盈配合，且罐體2的上端內圓周與蓋體3的外圓周接觸面積大于蓋體3外圓面積的2/3，在蓋體3上設有通孔4；其中罐體2的底部直徑大，上部直徑小的變徑結構，從而保證意外爆炸后，罐體2與盒形底座1首先脫離，且在足夠大的接觸面積的前提下，實現上拋射，確保周邊訓練人員和警犬安全；在盒形底座1的底面內部嵌有磁鐵6，磁鐵6可以在制作盒型罐底時，直接筑在盒形底座1底面的材料內的，在盒形底座1的底面設有凹槽，凹槽的中心設有六方體10，六方體方便采用外部工具拆卸，同時六方體設置內螺紋，可以將盒形底座與外部固定件螺紋連接；盒形底座1、罐體2和蓋體3采用PVC-U或PP-R材質制成，整體重量較輕，故采用底部設置配重板5的結構增加氣味搜索罐的穩定性，配重板5為圓形，中間有孔，與凹槽的中心設有的六方體10直徑吻合，配重板5通過磁鐵6吸附結合在罐底凹槽內，防止警犬在訓練過程中將其扒或拱翻造成危險品的意外爆炸。

本實施例的防爆式警犬用氣味搜索罐，用于在外部環境溫度低于5℃的低溫情況下，高危爆炸物直接置于盒形底座1內。

實施例二

如圖2所示，在盒形底座1內底上表面設有定位桿11，內瓶12底面設有定位孔，內瓶12通過定位孔與定位桿11連接。高危爆炸物置于內瓶12內，保證高危爆炸物所處位置的穩定性，防止警犬在搜索過程中扒或拱翻，造成內瓶移動產生摩擦或碰撞而發生意外爆炸。其余結構與實施例一相同。內瓶12也采用PVC或PET材質制成，便于清洗，可在短時間內循環使用。

實施例三

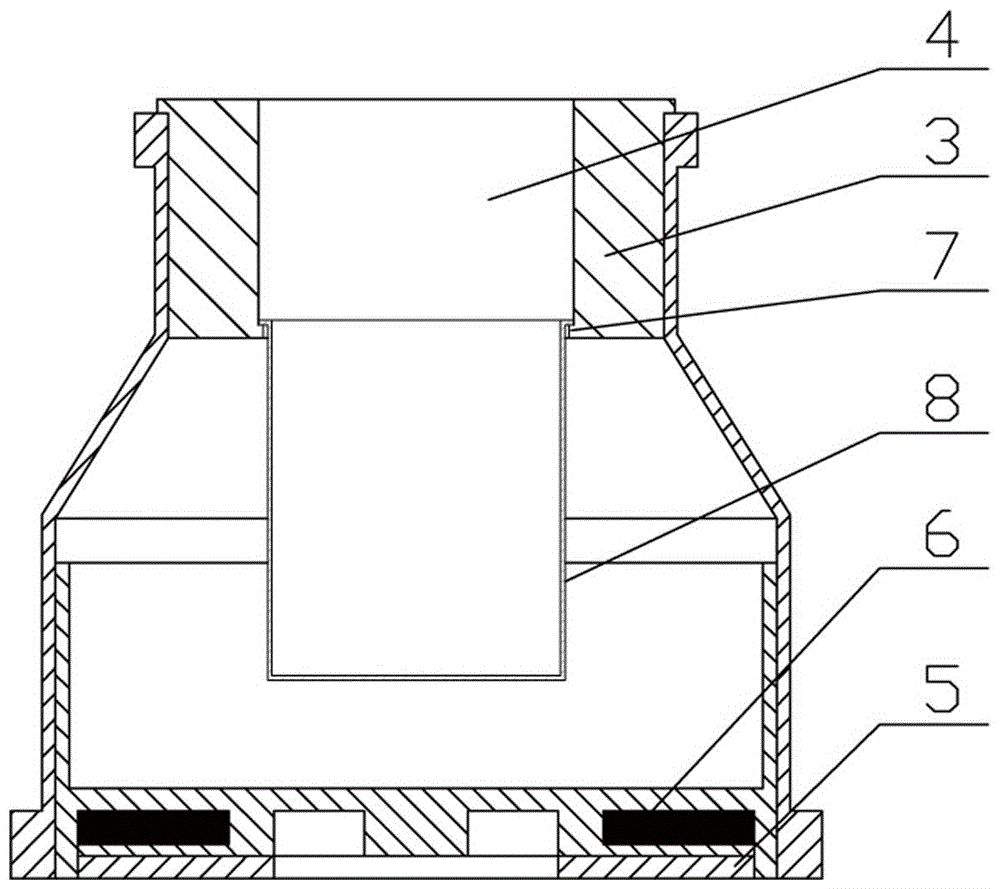

如圖3所示，在蓋體3的通孔4底部?jī)?nèi)圓周設有凸沿7，在凸沿7上落座有內膽杯8，內膽杯8上端的翻沿與凸沿7上表面接觸，內膽杯8的底面落入到盒形底座1的腔體內，本實施例的防爆式警犬用氣味搜索罐用于外部環境溫度5℃～20℃，由于外部環境高，在盒形底座內設置冰塊，內膽杯內放置高危爆炸物，內膽杯8底部落入盒形底座1內設置低溫的冰塊、冰袋等物質內，降低高危爆炸物的溫度，從而降低高危爆炸物的爆炸風險；當高危爆炸物意外發生爆炸后，內膽杯8在爆炸過程中產生的后坐力，內膽杯8端口變形，掉落到盒形底座1內，氣浪再推動罐體2的變徑處，使罐體2向上拋射，確保周邊訓練人員和警犬安全。其余結構與實施例一相同。內膽杯8也采用PVC或PET材質制成，便于清洗，可在短時間內循環使用。

實施例一至實施例三中的任意一種結構中，蓋體3的通孔4都可以設置為蓋體3的偏心孔，將高危爆炸物隱藏于盒形底座1內，警犬無法通過通孔從視覺上看到內瓶，從而保證了嗅覺識別的真實性。

綜上所述，防爆式警犬用氣味搜索罐具有以下優點：

一、實現了訓練警犬搜索高危爆炸物操作可行，同時兼具培養搜索其他特定氣味能力的多功能性；

二、解決了警犬搜索訓練中高危爆炸物低溫存放的安全技術；

三、解決了使用微量高危爆炸危險品警犬識別氣味條件高的訓練難題；

四、整體設計是組合罐體結構，可單獨使用、易可與內瓶、內膽杯結合，實現不同需要的使用功能；

五、采用變徑結構插式組合，若意外爆炸可實現上拋射，確保周邊訓練人員和警犬安全；

六、盒形底座、罐體和蓋體采用PVC-U或PP-R材質，內瓶和內膽杯采用PVC或PET材質，結實耐用，組合結構簡單，便于清洗，可在短時間內循環使用，生產制作成本低，產品質優價廉，能夠極大滿足工作要求，適宜推廣應用。

解決了制約訓練警犬搜索高危爆炸物的關鍵技術瓶頸，也是公安反恐防爆工作迫切需求的技術設備。
