本發明涉及一種土壤治理設備，屬于環境保護領域。

背景技術：

當今社會，農業越來越發達，因此對于土壤的品質要求越來越高，可是現在環境污染嚴重，土壤也收到了一定的污染，直接影響到農場品的品質及產量。

大部分的土壤治理是采用將液態化學試劑噴灑至突然表面，達到治理的目的，可是此方法不能對所有土壤進行均勻的治理，而且還會導致液態化學試劑的浪費，成本投資大。

技術實現要素：

為了解決上述技術問題，本發明提供一種土壤治理設備，有效的對土壤進行均勻治理，本申請采用噴霧的形式進行土壤治療，減少了液體化學試劑的浪費，減少了成本投入。

本發明的技術方案如下：

一種土壤治理設備，包括掘土機構、球形處理室以及驅動裝置；所述掘土機構包括環形圈以及均勻設置于環形圈外表面的若干個挖掘刀片；所述環形圈上開有若干個通孔；通孔位于相鄰兩挖掘刀片之間；所述球形處理室位于環形圈內部；球形處理室頂端和低端分別連通有進土口和出土口；所述球形處理室底部兩側還設置有鉛塊；所述球形處理室外壁與環形圈內壁滑動連接，環形圈可繞球形處理室轉動；所述驅動裝置包括空心轉軸以及驅動空心轉軸轉動的電機；所述空心轉軸穿過球形處理室,空心轉軸與球形處理室外殼轉動連接；空心轉軸的兩端分別固定有第一聯軸器和第二聯軸器，第一聯軸器和第二聯軸器位于球形處理室外；一噴霧裝置通過導管與空心轉軸連通；沿空心轉軸軸向依次設置有若干組空心桿組；所述空心桿組包括沿空心轉軸圓周設置的若干根空心桿；空心桿與空心轉軸連通；所述空心桿外壁設置有若干個氣孔。

其中，所述挖掘刀片遠離環形圈一側設有斜面；所述挖掘刀片上表面設置有傳動鋁條；所述傳動鋁條位于斜面與環形圈之間。

其中，所述環形圈兩端分別通過若干根固定桿與第一聯軸器和第二聯軸器固定連接。

其中，所述空心桿垂直于空心轉軸外表面。

本發明具有如下有益效果：

1、本發明一種土壤治理設備，有效的對土壤進行均勻治理，本申請采用噴霧的形式進行土壤治療，減少了液體化學試劑的浪費，減少了成本投入。

2、本發明一種土壤治理設備，通過空心轉軸上的空心桿與噴霧裝置配合，有效的達到對土壤均勻治理目的。

3、本發明一種土壤治理設備，可以一邊運行一邊對土壤進行治理，然后將處理好的土壤回填至相鄰的工位，提高了治理設備的工作效率。

4、本發明一種土壤治理設備，通過在空心側壁上設置有若干個氣孔，進一步提高了治理效果。

5、本發明一種土壤治理設備，通過挖掘刀片遠離環形圈一側開有斜面，并且在挖掘刀片上表面設置有傳動鋁條，提高了挖土與送料的速度。

附圖說明

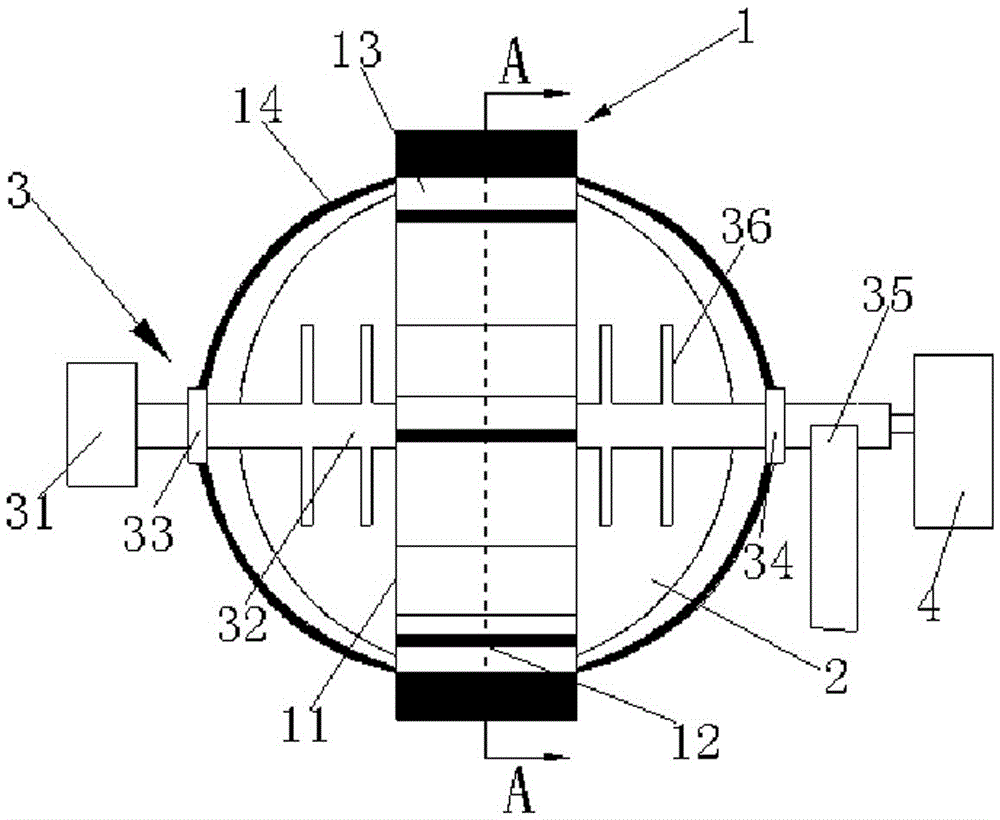

圖1是表示本發明一種土壤治理設備的側面結構示意圖；

圖2為圖1中的A-A剖面示意圖；

圖3是表示本發明一種土壤治理設備挖掘刀片的結構示意圖；

圖4是表示本發明一種土壤治理設備空心桿的結構示意圖。

圖中附圖標記表示為：

1-掘土機構、11-環形圈、12-挖掘刀片、13-通孔、14-固定桿、2-球形處理室、21-進土口、22-出土口、23-鉛塊、3-驅動裝置、31-電機、32-空心轉軸、33-第一聯軸器、34-第二聯軸器、35-支撐柱、36-空心桿、37-空心桿組、38-氣孔、4-噴霧裝置、41-傳動鋁條、42-從動輪、5-斜面。

具體實施方式

下面結合附圖和具體實施例來對本發明進行詳細的說明。

如圖1、圖2 和圖4所示，一種土壤治理設備，包括掘土機構1、球形處理室2以及驅動裝置3；所述掘土機構1包括環形圈11以及均勻設置于環形圈11外表面的若干個挖掘刀片12；所述環形圈11上開有若干個通孔13；通孔13位于相鄰兩挖掘刀片12之間；所述球形處理室2位于環形圈11內部；球形處理室2頂端和底端分別連通有進土口21和出土口22；所述球形處理室2底部兩側還設置有鉛塊,使得進土口21始終保持在頂端，出土口22始終保持在底端；所述球形處理室2外壁與環形圈11內壁滑動連接，環形圈11可繞球形處理室2轉動；所述驅動裝置3包括空心轉軸32以及驅動空心轉軸32轉動的電機31；所述空心轉軸32穿過球形處理室2,空心轉軸32與球形處理室2外殼轉動連接；空心轉軸32的兩端分別固定有第一聯軸器33和第二聯軸器34，第一聯軸器33和第二聯軸器34位于球形處理室2外；空心轉軸32還與一設置于球形處理室2外側的支撐柱35轉動連接；一噴霧裝置4通過導管與空心轉軸32連通；沿空心轉軸32軸向依次設置有若干組空心桿組37；所述空心桿組37包括沿空心轉軸32圓周設置的若干根空心桿36；空心桿36與空心轉軸32連通；所述空心桿36外壁設置有若干個氣孔38。

參見圖3所示，所述挖掘刀片12遠離環形圈11一側設有斜面5；所述挖掘刀片12上表面設置有傳動鋁條41，傳動鋁條41繞過挖掘刀片12上兩端的從動輪42；所述傳動鋁條41位于斜面5與環形圈11之間，使傳動鋁條41受到土壤擠推時繞從動輪42轉動，用于被挖掘后的土壤更容易被傳送至球形處理室2內。

其中，所述環形圈11兩端分別通過若干根固定桿14與第一聯軸器33和第二聯軸器34固定連接，用于空心轉軸32帶動環形圈11轉動。

其中，所述空心桿36垂直于空心轉軸32外表面，可以充分地打散土壤。

本發明的工作原理：

在設備開始運行時，空心轉軸32轉動帶動環形圈11轉動，進而帶動挖掘刀片12開始工作，此時土壤治理設備在前進的同時挖掘刀片12將土壤挖起來然后送至環形圈11的最高點的過程中土壤依次通過通孔13、進土口21后進入球形處理室2，同時由于空心轉軸32轉動，空心桿36在球形處理室2內做圓周運動，噴霧裝置4工作，將落入球形處理室2內的土壤打散并進行化學試劑噴霧治理，接著干燥的土壤也不斷的從出土口22流出回到土壤被挖掘后的缺口處，如此反復，達到很好的土壤治理效果。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
