本發明屬于釣魚用品技術領域，尤其涉及一種全智能釣魚器。

背景技術：

傳統的釣魚都是采用釣魚竿，釣魚者拿著釣魚竿釣魚，人在釣魚時得全神貫注地看著水里的浮子，時間長了容易產生疲勞，釣魚本來就是一項放松的事情，當釣魚者產生疲勞時，真是適得其反，而且每次都只是釣上一條小魚，因為傳統的幾種釣法，都是在河邊，湖邊，海邊上釣，而恰恰水淺的地方幾乎全部都是小魚，本產品可以搭配各種竿釣，可以遠釣，近釣，深釣，淺釣，最神奇的是可以過濾篩選大小魚，只要調節探頭的感應靈敏度就可以對什么樣尺寸的小魚不起感應，從而真正達到了保護生態平衡，杜絕絕殺小魚，提倡捉大留小。現在釣魚者往往喜歡一個人照看多個釣魚竿，一個人有時候就忙不過來，顯得捉襟見肘，不利于人們的休閑享受。初學者釣魚時，往往由于時候掌握得不夠到位，導致空勞無獲，以致于失去了對釣魚的興趣，本產品只要有魚靠近百發百中，上魚之后自動報警提示。如今我國國情衛生安全，食品安全，環境安全都是另國人頭痛的事情，所以很多人都選擇吃野生魚，因為有養魚池里放催生激素，豬肉放瘦肉精，飯店里放地溝油等等的存在，導致國人更加喜歡自己烹飪野生魚，但是釣不到大魚也是釣友們特別苦惱的問題。現中國大約有9千萬之多的釣魚愛好者都是喜歡這一項放松方式，既能得到一份原汁原味的野生美餐又能得到身心放松，但由于傳統釣法釣大魚幾率太小的缺陷，從而不能滿足人們的生活所需，傳統釣魚沒有一定的技術和好的工具很難得到收獲，本產品只要啟動永無空網，操作簡單，將產品扔到水里即啟動，提出水面既關閉，為了改善人們的生活樂趣，培養人們的釣魚愛好，需要一款多功能方便的釣魚工具。

技術實現要素：

為了解決上述技術問題，本發明提供了一種全智能捕魚器，所采用的技術方案如下：

全智能捕魚器，包括魚桿和魚線，魚桿和魚線相連接，魚線下部與捕魚裝置相連接，捕魚裝置包括殼蓋和外殼，外殼上設有一圈拋針孔槽，殼蓋上設有一圈卡槽，外殼內設有一圈固定卡，固定卡與殼蓋上的一圈卡槽相對應，使殼蓋與外殼固定在一起，固定卡固定于每二個拋針孔槽的中間位置，固定卡上固定一圈彈力皮筋，外殼內部中間位置設有拋針卡，拋針卡的下部設有齒輪桿，拋針卡的下部設有防水密封板，齒輪桿上設有彈簧，彈簧固定于拋針卡與防水密封板之間，彈簧的外圈設有一圈彈性密封圈，齒輪桿通過齒輪與電機相連接，電機與電路板相連接，探頭與電路板相連接，led燈與電路板相連接，電路板與電池相連接，電池下部設有防水密封板，防水密封板下部的中間位置設有探頭，探頭可以進行調節，當探到符合自己設定大小的魚的時候，篩選小魚，將小魚過濾掉，對小魚不起感應，對于大魚才將拋針彈出，使整個產品設計更加地合理，探頭的外一圈設有魚食盒，拋針的后部設有皮筋槽和卡洞，卡洞與拋針卡上的卡子相對應，拋針與魚網相連接，拋針的材料為磁性材料，外殼上設有一圈魚網固定卡槽，魚網固定卡槽，魚網固定圈上設有一圈魚網固定卡，魚網固定卡與魚網固定卡槽相對應，外殼上還設有充電插頭孔，充電插頭孔與電池相連接，可以通過外接電源線進行充電。

優選地：為了使拋針能夠更好地固定于外殼內，拋針孔槽的后部連接設有跑道，跑道的中間設有凹槽用于讓彈力皮筋將拋針彈出。

優選地：為了使產品能更好地起到誘魚效果，外殼內設led燈，led燈與電路板相連接。優選地：為了更加方便捕魚，在魚食盒的下部設有一圈魚餌固定卡，用于固定蚯蚓或其它魚類喜歡吃的食物。

上述的工作方法，包括：當探頭（15）探測到有魚接近符合自己設定大小的魚的時候，使電機（16）開始工作，電機（16）帶動齒輪桿（12）向下運動，從而拋針（9）在彈力皮筋的彈力作用下彈出，從而將所要捕獲的魚給捕獲到。

本發明具有以下優點：

1.設計新穎，生產成本低，適于全面推廣和應用。

2.捕魚方便快捷，體積尺寸小巧，輕松自如而且效果更好，方便人們使用。

3.保護生態環境的平衡，為了小魚繼續繁殖，捉大留小是設計理念的核心。

附圖說明

圖1為本發明全智能捕魚器拿掉殼蓋時的俯視圖。

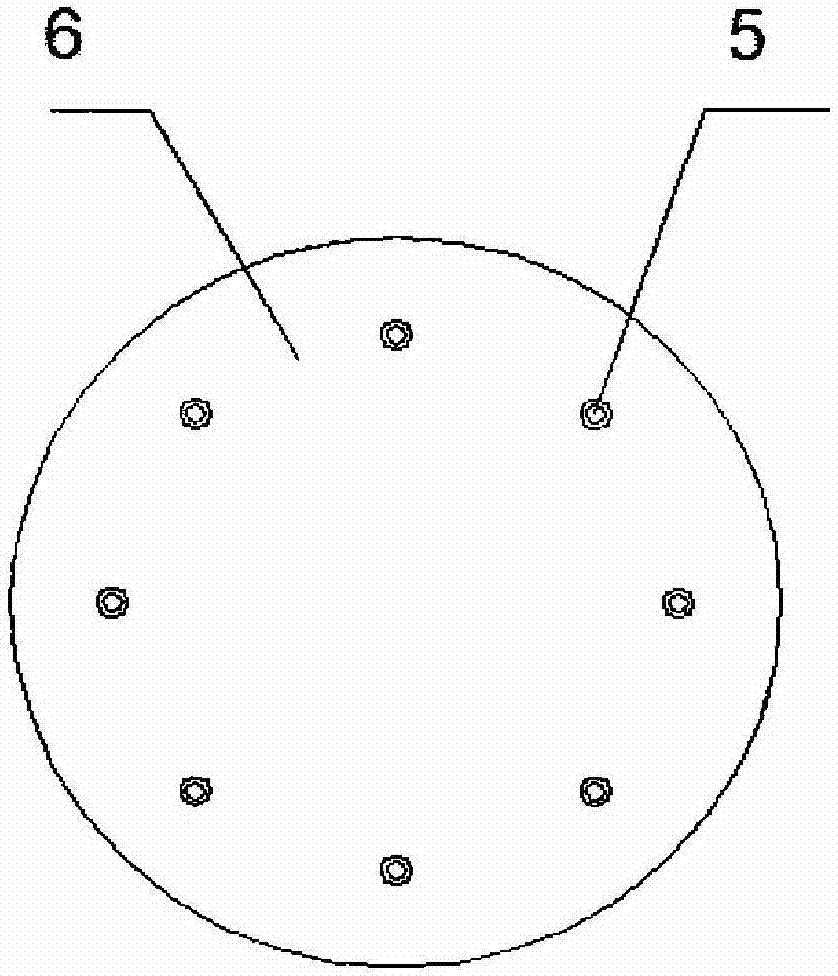

圖2為本發明全智能捕魚器的殼蓋仰視圖。

圖3為本發明全智能捕魚器的俯視圖。

圖4為本發明全智能捕魚器的拋針結構示意圖。

圖5為本發明全智能捕魚器裝上拋針時的結構圖。

圖6為本發明全智能捕魚器的內部結構示意圖。

圖7為本發明全智能捕魚器的主視圖。

圖8為本發明全智能捕魚器捕魚時的狀態圖。

圖9為本發明全智能捕魚器拿掉殼蓋裝上跑道狀態時的俯視圖。

圖10為本發明全智能捕魚器的底部結構示意圖。

圖11為本發明全智能捕魚器未裝魚網固定圈時的主視圖。

圖12為本發明全智能捕魚器的跑道為圈形時的示意圖。

圖13為本發明全智能捕魚器的跑道為方形時的示意圖。

圖14為本發明全智能捕魚器底部夾有蚯蚓時的結構示意圖。

圖15為本發明全智能捕魚器的魚網固定圈結構示意圖。

具體實施方式

實施例1

如圖1、2、3、4、5、6、7、8、9、10、11、12、13、14、15所示。

全智能捕魚器，包括魚桿和魚線和魚漂，魚桿和魚線相連接，魚漂和魚線相連接，魚線下部與捕魚裝置相連接，捕魚裝置包括殼蓋和外殼，外殼上設有一圈拋針孔槽1，殼蓋6上設有一圈卡槽5，外殼內設有一圈固定卡3，固定卡3與殼蓋6上的一圈卡槽5相對應，使殼蓋6與外殼固定在一起，固定卡3固定于每二個拋針孔槽的中間位置，固定卡上固定一圈彈力皮筋2，外殼內部中間位置設有拋針卡4，拋針卡4的下部設有齒輪桿12，拋針卡4的下部設有防水密封板，齒輪桿12上設有彈簧10，彈簧10固定于拋針卡4與防水密封板之間，彈簧10的外圈設有一圈彈性密封圈11，齒輪桿12通過齒輪與電機16相連接，電機16與電路板17相連接，led燈13與電路板17相連接，電路板17與電池18相連接，電池18下部設有防水密封板，防水密封板下部的中間位置設有探頭15，探頭15可以進行調節，led燈13和魚食盒14起到引誘魚接近，當探頭15探測到有魚接近符合自己設定大小的魚的時候，使電機16開始工作，電機16帶動齒輪桿12向下運動，從而拋針9在彈力皮筋的彈力作用下彈出，從而將所要捕獲的魚給捕獲到，使整個產品設計更加地合理，探頭15的外一圈設有魚食盒14，拋針9的后部設有皮筋槽24和卡洞23，卡洞23與拋針卡4上的卡子相對應，拋針9與魚網相連接，拋針9的材料為磁性材料，外殼上設有一圈魚網固定卡槽21，魚網固定圈20上設有一圈魚網固定卡22，魚網固定卡22與魚網固定卡槽21相對應，外殼上還設有充電插頭孔，充電插頭孔與電池18相連接，當將產品放在水中時，充電插頭孔上的插針與水接觸，開始啟動設備，當離開水面時，關閉設備。

實施例2

如圖1、2、3、4、5、6、7、8、9、10、11、12、13、14、15所示。

全智能捕魚器，包括魚桿和魚線，魚桿和魚線相連接，魚線下部與捕魚裝置相連接，捕魚裝置包括殼蓋和外殼，外殼上設有一圈拋針孔槽1，殼蓋6上設有一圈卡槽5，外殼內設有一圈固定卡3，固定卡3與殼蓋6上的一圈卡槽5相對應，使殼蓋6與外殼固定在一起，固定卡3固定于每二個拋針孔槽的中間位置，固定卡上固定一圈彈力皮筋2，外殼內部中間位置設有拋針卡4，拋針卡4的下部設有齒輪桿12，拋針卡4的下部設有防水密封板，齒輪桿12上設有彈簧10，彈簧10固定于拋針卡4與防水密封板之間，彈簧10的外圈設有一圈彈性密封圈11，齒輪桿12通過齒輪與電機16相連接，電機16與電路板17相連接，電路板17與電池18相連接，電池18下部設有防水密封板，防水密封板下部的中間位置設有探頭15，探頭15可以進行調節，當探測到符合自己設定大小的魚的時候，使電機16開始工作，電機16帶動齒輪桿12向下運動，從而拋針9在彈力皮筋的彈力作用下彈出，從而將所要捕獲的魚給捕獲到，使整個產品設計更加地合理，探頭15的外一圈設有魚食盒14，拋針9的后部設有皮筋槽24和卡洞23，卡洞23與拋針卡4上的卡子相對應，拋針9與魚網相連接，拋針9的材料為磁性材料，外殼上設有一圈魚網固定卡槽21，魚網固定圈20上設有一圈魚網固定卡22，魚網固定卡22與魚網固定卡槽21相對應，為了使拋針能夠更好地固定于外殼內，拋針孔槽的后部連接設有跑道，跑道的中間設有凹槽用于讓彈力皮筋將拋針彈出，為了使晚上能更好地誘魚，外殼內設led燈13，led燈13與電路板17相連接，為了更加方便捕魚，在魚食盒14的下部設有一圈魚餌固定卡19，用于固定蚯蚓或其它魚類喜歡吃的食物。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本領域的技術人員在本發明所揭露的技術范圍內，可輕易想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
