本發明涉及一種紫菜殼孢子采苗組合裝置及采苗方法，屬于海藻養殖領域。

背景技術：

紫菜是一種重要的經濟紅藻種類，其營養豐富、口感獨特作為食品受到國內外消費者的歡迎，市場需求量大。由于紫菜具有重要的經濟價值，因此其人工養殖工藝方法也受到人們關注。自20世紀50年代以來，紫菜養殖在半人工采苗、全人工采苗等養殖工藝方法上取得重要技術突破，提高了紫菜養殖產量，促進紫菜養殖規模不斷擴大。但隨著紫菜養殖規模擴大及人力資源成本的上升，在紫菜殼孢子采苗過程中暴露出一些問題，在一定程度上限制了紫菜養殖生產。

傳統殼孢子采苗需要人工沖水刺激貝殼絲狀體放散，但是人工沖水方式難以對整個采苗池的貝殼絲狀體進行均勻刺激處理，而且不同批次的貝殼絲狀體放散量存在差異，因此采苗時容易出現網簾附苗不均勻。這種情況不僅滯后了網簾出庫造成養殖產量下降，而且造成了貝殼絲狀體的浪費增加了養殖生產成本。

殼孢子采苗時，需要定期對采苗池進行換水、清理以及不同批次貝殼絲狀體的更換等操作。傳統采苗方式為貝殼平鋪池底，網簾直接蓋在貝殼上進行采苗，這種方式在需要更換貝殼或是清理采苗池時需要人工移除采苗網簾才能進行后續處理。采苗網簾移除操作雖然簡單但是單人難以完成操作，往往需要2-4人同時參與，費時費力，增加了勞動力成本支出，不利于規模化生產。

目前的轉輪式采苗受轉輪大小限制，為了提高采苗量，需要在轉輪上包裹多層采苗網簾，在網簾裝卸時由于網簾纏繞存在固定不便、拆解困難的情況，降低了采苗效率因而該方式一直未能在生產中廣泛應用。如何高效實現采苗網簾的固定和解綁，成為制約機械化采苗的重要問題。

針對紫菜貝殼絲狀體放散不均、采苗池管理不便、采苗機械應用困難的問題，目前傳統的殼孢子采苗工藝利用增加人力成本和物力成本的方式解決，然而隨著生產規模的擴大及人力資源成本的上升使得傳統紫菜養殖利潤空間不斷縮小，限制了紫菜養殖產業的發展。

技術實現要素：

為了克服現有技術中紫菜貝殼絲狀體放散不均、采苗池管理不便、采苗機械應用困難的技術不足，本發明提供一種紫菜殼孢子采苗組合裝置及其采苗方法，所述的紫菜殼孢子采苗組合裝置可以顯著促進貝殼絲狀體均勻放散，可以提高紫菜采苗質量，大大簡化采苗池管理節約人力成本，進一步提高紫菜采苗機械化水平提高生產效率。

本發明通過下述技術方案實現上述技術目的：

一種紫菜殼孢子采苗組合裝置包括采苗裝置（如圖1所示）、采苗輪升降裝置（如圖2所示）和索套裝置（如圖4所示）。

所述的采苗裝置由采苗池（6）、采苗傳動系統及循環水系統組成。其中采苗傳動系統包括采苗輪（1）、從動輪（2）、主動輪（3）和傳送帶（4），采苗輪兩端以鋼制輻條（11）加固，從動輪（2）用于改變傳送方向。主動輪（3）連接電機轉動為傳送帶（4）提供轉動動力。傳送帶（4）上固定有采苗網簾（15），從動輪（2）和主動輪（3）之間區域為采苗網簾（15）的裝卸操作區。所述的循環水系統包括水管（7）和水泵（9）。其中水管（7）的兩端具有出水口（5）和進水口（10），用于控制采苗池循環水的水流方向。

采苗輪升降裝置主要由升降桿（12）和控制裝置（13）組成。通過控制裝置（14）可將升降桿在a位置和b位置進行切換。

索套裝置的作用為將采苗網簾（15）固定在傳送帶（14）上。所述的套索裝置由掛扣（16）、調節扣（17）和系帶（18）組成。其中掛扣（16）連接傳送帶（4）上的扣眼（14）；調節扣為塑料材質日子扣，用于調整系帶長度，使采苗網簾（15）貼附在傳送帶（4）上；系帶（18）用于連接固定采苗網簾（15）。

上述所述的紫菜殼孢子采苗組合裝置中，采苗時循環水系統的水流方向與采苗輪轉動方向相同。

上述所述的紫菜殼孢子采苗組合裝置中，采苗輪升降裝置的升降桿帶動采苗輪升降，采苗輪在a位置時，采苗輪下端距離采苗池底30cm；采苗輪在b位置時，采苗輪下端距離采苗池底1.8m。

本發明還提供一種利用上述采苗組合裝置進行紫菜殼孢子采苗的方法，其具體包括下述步驟：

1采苗準備：

利用控制裝置（14）將采苗輪（1）由a位置提升至b位置，清洗育苗池（6），注入30cm水深的過濾海水，控制水溫為16-19℃；使用顯微鏡鏡檢貝殼絲狀體的成熟情況，當有絲狀體開始放散孢子時將帶有成熟絲狀體的貝殼平鋪于采苗池（6）底。

將采苗網簾（15）對折，在四角分別先用系帶（18）系好，再用掛扣（16）固定在傳送帶（4）的扣眼（14）中，通過調節扣（17）收緊系帶（18）使折疊的網簾固定傳送帶（4）上。啟動主動輪（3），調低轉速，將整個傳送帶上全部固定上采苗網簾后停止主動輪（3），利用控制裝置（14）將采苗輪（1）由b位置調整至a位置。

2采苗：

2.1采苗條件設置：采苗開始時啟動水泵（9）和主動輪（3），調節進水口（5）水流流速及主動輪轉速（3），使采苗池水平均流速5～15cm/s范圍內、采苗輪轉速4～8轉/分鐘范圍內，采苗水溫在16-19℃范圍內，采苗光照2000-5000lx范圍內。

2.2采苗情況檢查：采苗過程中每隔6小時檢查一次網簾（15）附苗情況，檢查時截取5cm苗繩鏡檢附苗數量，當每厘米苗繩附著10～15個殼孢子時，即可替換新網簾（15）反復采苗。

2.3絲狀體貝殼替換：當采苗網簾連續兩次檢查無法達到采苗要求時，需對采苗池中的貝殼（8）進行更換。

2.4采苗池清理：定期對采苗池進行清理，清理前，停止水泵（9）運行和主動輪（3）轉動，利用控制裝置（14）將采苗輪（1）由a位置提升至b位置（圖2），清洗采苗池并更換海水，再利用控制裝置（14）將采苗輪（1）由b位置調整至a位置，啟動水泵（9）和主動輪（3）繼續采苗。

2.5采苗后網簾暫存：完成采苗的網簾（15）卸下系帶（18）然后浸沒于盛有60cm海水的暫存池中，每隔4～6小時翻動網簾一次，可在暫存池中暫存1～3天。

3結束采苗：

采苗結束時，停止水泵（9），調低主動輪（3）轉速，卸下傳送帶（4）上的所有網簾（15），停止主動輪（3），利用控制裝置（14）將采苗輪（1）由a位置提升至b位置（圖2），放空采苗池（6）海水，然后取出貝殼（8），清理采苗池（6）。

如上所述的采苗方法，更換前，停止水泵（9）和主動輪（3）運行，利用控制裝置（14）將采苗輪（1）由a位置提升至b位置（圖2），更換采苗池（6）底的貝殼（8），再利用控制裝置（14）將采苗輪（1）由b位置調整至a位置，啟動水泵（9）和主動輪（3）繼續采苗。

本發明與現有技術相比具有如下有益技術效果：

1）促進貝殼絲狀體均勻放散：本發明使用促進采苗池水循環流動的方式替代傳統人工沖水方式，優勢在于水流循環均勻，水流沖擊強度適中，模擬自然水流沖擊更利于貝殼絲狀體的放散。同時，采苗池水的循環流動可促進采苗池內殼孢子濃度均勻，有利于提高貝殼絲狀體的利用率。

2）簡化采苗池管理節約人力成本：本發明通過采苗輪升降裝置可便捷的實現采苗池中采苗網簾的移除，便于采苗池中貝殼更換及相關清理工作，能有效提高工作效率節約人力成本。

3）設計了采苗網簾裝卸裝置便于機械化采苗應用：通過索套裝置可以將采苗網簾便捷的固定在傳送裝置上通過采苗輪進行采苗。通過便捷的實現采苗網簾裝卸，促進紫菜采苗機械化流水線的應用，以提高生產效率。

4）提高紫菜采苗質量：利用本發明裝置及方法可以提高貝殼絲狀體的利用率，同時促使網簾的采苗密度更均勻，有利于提高采苗質量，縮短采苗時間。

5）進一步提高紫菜采苗機械化水平提高生產效率：本發明針對貝殼絲狀體放散不均、網簾附苗不均、采苗池管理不便、采苗機械應用困難等殼孢子采苗技術問題開發了一套適合紫菜殼孢子采苗的裝置及方法，有利于提高生產效率，降低勞動成本，有利于紫菜采苗機械化的推廣。

附圖說明

圖1為本發明采苗裝置，其中1-采苗輪；2-從動輪；3-主動輪；4-傳送帶；5-出水口；6-采苗池；7-水管；8-帶有成熟絲狀體的貝殼；9-水泵；10-進水口；11-輻條。

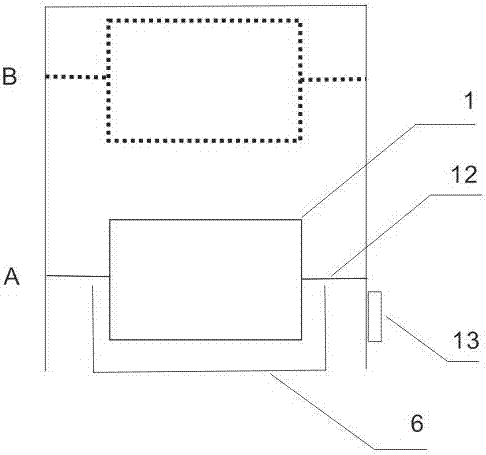

圖2為本發明升降桿及升降裝置，其中1-采苗輪；6-采苗池；12-升降桿；13-控制裝置。

圖3為本發明網簾在傳送帶上固定示意圖，其中4-傳送帶；14-扣眼；15-采苗網簾。

圖4為本發明索套裝置，其中4-傳送帶；14-扣眼；16-掛扣；17-調節扣；18-系帶。

圖5為本發明采苗網簾。

具體實施方式

以下結合具體實施例和附圖進一步描述本發明，但所述實施例和附圖并不以任何方式限定專利保護的范圍。

本發明紫菜殼孢子采苗裝置包括三個裝置，即采苗裝置（如圖1所示）、采苗輪升降裝置（如圖2所示）和索套裝置（如圖4所示）。

所述的人采苗裝置主要由采苗池（6）、采苗傳動系統及循環水系統組成。其中采苗池為長2米、寬2米、深0.7米的水泥池。采苗傳動系統由采苗輪（1）、從動輪（2）、主動輪（3）及傳送帶（4）組成。采苗輪為直徑2米、寬1.5米的塑料圓筒，兩端以鋼制輻條（11）加固。從動輪（2）不提供傳送帶轉動動力，主要作用為改變傳送方向。主動輪（3）連接電機轉動為采苗傳送系統提供轉動動力，傳動速度在0.4m/s至0.8m/s范圍。傳送帶（4）寬1.2米，依靠主動輪（3）提供傳動動力。從動輪（2）和主動輪（3）之間的區域為采苗網簾的裝卸操作區。循環水系統包括水管（7）和水泵（9）。其中水管（7）的出水口（5）和進水口（10）位置用于控制采苗池循環水方向，其方向應與采苗輪轉動方向相同。

所述的采苗輪升降裝置主要由升降桿（12）和控制裝置（13）組成。通過控制裝置（14）可將升降桿在a位置和b位置進行切換。升降桿帶動采苗輪升降，采苗輪在a位置時，采苗輪下端距離采苗池底30cm；采苗輪在b位置時，采苗輪下端距離采苗池底1.8m。

索套裝置主要作用為將采苗網簾（15）便捷的固定在傳送帶（14）上進行采苗。套索裝置由掛扣（16）、調節扣（17）、系帶（18）組成。其中掛扣（16）用于連接傳送帶（4）上的扣眼（14）使用；調節扣為塑料材質日子扣，用于調整系帶長度，使采苗網簾（15）貼附在傳送帶（4）上；系帶（18）用于連接固定網簾（15）使用。

一種利用上述組合裝置進行紫菜殼孢子采苗的方法，其包括下述步驟：

1采苗準備：

1.1采苗池預處理：利用控制裝置（14）將采苗輪（1）由a位置提升至b位置（圖2），清洗育苗池（6），注入30cm水深的過濾海水，水溫16-19℃。

1.2檢查絲狀體成熟情況：顯微鏡鏡檢貝殼絲狀體的成熟情況，當有絲狀體開始放散孢子即可用于采苗操作。

1.3采苗池布置：先將帶有成熟絲狀體的貝殼平鋪于采苗池（6）底，再利用控制裝置（14）將采苗輪（1）由b位置調整至a位置（圖2）。

1.4網簾固定：將5-7個采苗網簾（15）對折（如圖5）后，在四角分別先用系帶（18）系好，再用掛扣（16）固定在傳送帶（4）的扣眼（14）中，通過調節扣（17）收緊系帶（18）使折疊的網簾固定傳送帶（4）上。啟動主動輪（3），調低轉速，將整個傳送帶上全部固定上采苗網簾后停止主動輪（3）。

2采苗

2.1采苗條件設置：采苗開始時，啟動水泵（9）和主動輪（3），調節進水口（5）水流流速及主動輪轉速（3），使采苗池水平均流速5～15cm/s范圍內、采苗輪轉速4～8轉/分鐘范圍內，采苗水溫在16-19℃范圍內，采苗光照2000-5000lx范圍內。

2.2采苗情況檢查：采苗進行過程中，每6小時檢查一次網簾（15）附苗情況，檢查時截取5cm苗繩鏡檢附苗數量，當每厘米苗繩附著10～15個殼孢子時，即可替換新網簾（15）反復采苗。

2.3絲狀體貝殼替換：當采苗網簾長時間無法達到采苗要求時，需對采苗池中的貝殼（8）進行更換。更換前，停止水泵（9）和主動輪（3），利用控制裝置（14）將采苗輪（1）由a位置提升至b位置（圖2），更換采苗池（6）底的貝殼（8），再利用控制裝置（14）將采苗輪（1）由b位置調整至a位置，啟動水泵（9）和主動輪（3）繼續采苗。

2.4采苗池清理：定期對采苗池進行清理，清理前，停止水泵（9）和主動輪（3），利用控制裝置（14）將采苗輪（1）由a位置提升至b位置（圖2），清洗采苗池并更換海水，再利用控制裝置（14）將采苗輪（1）由b位置調整至a位置，啟動水泵（9）和主動輪（3）繼續采苗。

2.5采苗后網簾暫存：完成采苗的網簾（15）卸下系帶（18）然后浸沒于盛有60cm海水的暫存池中，每隔4～6小時翻動網簾一次，可在暫存池中暫存1～3天。

3結束采苗

采苗結束時，停止水泵（9），調低主動輪（3）轉速，卸下傳送帶（4）上的所有網簾（15），停止主動輪（3），利用控制裝置（14）將采苗輪（1）由a位置提升至b位置（圖2），放空采苗池（6）海水，然后取出貝殼（8），清理采苗池（6）。
