本發明屬于養殖技術領域，具體涉及對蝦養殖池的集污排污裝置。

背景技術：

對蝦養殖為我國海洋漁業經濟發展做出了重要貢獻。近年來，我國對蝦養殖業發展迅速，養殖面積和產量均居世界前列。在取得成績的同時，養蝦業自身的污染也越來越嚴重，這些污染來自喂養的殘餌和對蝦代謝產物。按照傳統養殖裝備系統，養殖池水體污染后直接排放附近海域，長期以往勢必對水體安全造成影響。污染當地海域，破壞沿海生態平衡，導致養殖區大面積蝦病的流行，沿海還出現赤潮現象，嚴重威脅養蝦業的發展。因此，迫切需要一種有效而且可持續的科學方法來解決養殖池中污水的集中和排除，及時清除池內殘餌和對蝦的代謝產物，節能和高效的保持池內水體環境安全的可行性措施和裝置。

目前，我國的蝦池污水處理方法主要是采用生物、化學來分解、沉淀污物，但是這些方法過程復雜而且花費的成本較高，不經濟、不實用、不普及。也有一些最新技術是采用物理方法，利用水動力驅動原理實現了不需要添加任何生物化學藥物就能自動集污排污的系統。

現有技術提供多種養殖排污技術，例如，中國發明授權專利文獻一種池塘養殖底排污水系統授權公告號cn102696534b該發明公開了一種池塘養殖底排污水系統，包括池塘主體，所述池塘主體的塘底具有一定坡度，在所述塘底的最低處設置有排污口，在所述排污口處設置有防逃網，所述池塘主體通過塘底的排污口與排污管道系統連通。該發明對現階段池塘養殖排水工程進行了科學設計和科學布局，并實施物理、生物凈化等綜合技術的科學組裝，使池塘自動清淤，同時5～10年池塘不用清於，為魚類生長創造良好環境，養殖戶實現持續健康養殖，確保水產品質量安全和農民科學養魚致富奔小康打下基礎。

現有技術對池塘的排水工程進行了設計，實現池塘自動清淤，為魚類創造了良好的養殖環境，但沒有防止設備長時間使用腐蝕和老化的措施，水質監測不完善，集污排污效果方面有待提升。

技術實現要素：

本發明針對上述技術問題提供一種設備耐腐蝕耐老化，可監測養殖水質，自動集污排污且效果優異的一種蝦養殖高效集污排污裝置。

本發明針對上述技術問題所采取的方案為：一種對蝦養殖池高效集污排污裝置，包括蝦池、篩網蓋、過濾層、排污管，篩網蓋與過濾層連接，過濾層設有隔水墻，過濾層底部連接有橡膠板，橡膠板安置在蝦池的池底表面，過濾層通過排污口與排污管連接；

篩網蓋為圓錐形，錐度為100~140°，在篩網蓋頂部形成楔形靜水壓力，使水體更容易被吸入過濾層內，篩網蓋與過濾層采用螺紋連接，篩網蓋可防水，耐腐蝕，可防止水壓及沖力導致篩網蓋掉落導致水體未經過濾層進入排污管內。

篩網蓋連接有噪音器，噪音器發出較的噪音驅趕對蝦在集污排污裝置附近活動，避免排污過程中對蝦的損傷及排污裝置的損壞，噪音器的噪音范圍較小，有效范圍在集污排污裝置10~40cm范圍內。

排污口設有水質檢測器，水質檢測器的顯示器安置在蝦池的池岸上，方便養殖人員觀測養殖水體的水質狀況，提高養殖安全性。

橡膠板由以下成分及重量份組成：氯丁橡膠80~100份，硬脂酸1.5~3份，樹脂3~6份，加工助劑1~2份，半補強炭黑15~30份，熱裂法炭黑30~45份，滑石粉20~40份，減三線油8~15份，氧化鉛15~25份，促進劑dm0.5~2份，茄尼醇3~5份，二苯酮-32~3份。

蝦池底部為圓錐形，由于存在錐度及地心引力沉淀物會沿著池底向池中心聚集，養殖池的內環流的離心作用使沉淀物聚集在蝦池底部中心，沉淀物為喂養的殘餌和對蝦代謝產物，在沉淀物沉淀的過程中沉淀物會對蝦池底部造成一定的腐蝕及附著一些有害細菌在池底，這些附著的細菌會對養殖造成影響，在池底設置橡膠板可有效的防止沉淀物對蝦池的損壞、腐蝕及起到殺死池底有害細菌的作用，提高沉淀物聚集到池底中心的速度，提高養殖蝦池的耐腐蝕性和養殖安全性。

篩網蓋表面設有防腐蝕涂層，防腐蝕涂層由以下成分及重量份組成:錳粉20~30份，鉻粉7~12份，鋁粉7~12份，硼鐵粉10~25份，納米al2o3粉1~4份，硫氫丙烷0.03~0.07份，硅鐵粉0.5~1份，鐵粉5~10份，甲酯除草醚0.1~0.35份。篩網蓋長期處于池底，蝦池底部環境復雜，沉淀物較集中存在池底中心，會對篩網蓋有一定的腐蝕，使篩網蓋的密封性有所降低，時間過長篩網蓋易損壞，在篩網蓋表面涂覆防腐蝕涂層，延長篩網蓋使用壽命，提升抗老化性，進而保證集污排污裝置的效率，提高養殖排污過程的安全性。

隔水墻由引水塊組成，過濾層中添加與其同高度和同長度的外部尺寸大且內部尺寸小的引水塊形成花型隔水墻，通過改變水體的流動特性達到加強池底環流及改善水動力條件的目的，使污水更容易被分離和排出。

蝦池的池底為圓錐形，錐度為100~140°，蝦池底部為圓錐形，由于存在錐度及地心引力沉淀物會沿著池底向池中心聚集，養殖池的內環流的離心作用使沉淀物聚集在蝦池底部中心，達到自動集污的效果。

排污管表面涂覆防污涂層，防污涂層由以下成分及重量份組成：環氧樹脂e1280~110份，鑄石粉90~120份，石墨3~5份，二硫化鉬微粉10~12份，聚乙烯粉15~20份，七鉬酸銨0.02~0.06份，雙氰胺2~3.5份，癸二酸二酰肼1~1.5份，9,10-蒽醌1~2份，二氯異氰尿酸鈉0.01~0.04份。使排污管的摩擦系數降低，抗磨耐蝕性得到提高，可抑制排污管結垢提高排污效率。

過濾層孔徑為5~30目，可過濾掉排污過程中污水含有的大顆粒沉淀物避免排污口的堵塞，避免在排放過程中對蝦被排放進排污管導致養殖損失，可有效的將沉淀物集中在池底進行集中處理，這些沉淀物為喂養的殘餌和對蝦代謝產物，可用于農作物有機肥料，提高沉淀物的利用價值，養殖過程使用的水可能采用附近水域引入，通過過濾層防止沉淀物對排放水域的影響，進而保證了養殖使用水的安全性達到綠色循環用水。

集污排污裝置設置在蝦池中心底部，利用水體自身靜壓力及蝦池底部為圓錐形，由于存在錐度及地心引力沉淀物會沿著池底向池中心聚集，即養殖池的內環流的離心作用使沉淀物聚集在蝦池底部中心，達到自動集污排污的效果。

有益效果：本發明設計的污排污裝置安置在養殖池的中心底部。集污排污裝置根據水體自身靜水壓力，通過篩網蓋完成水體從過濾層的四周進入排污口，篩網蓋完全覆蓋過濾層且不透水，篩網蓋為圓錐形，頂部形成楔形靜水壓力，使水體更容易被吸入過濾層內。過濾層一方面為了保護對蝦的安全，另一方面可以過濾掉大顆粒沉淀物而避免排污口的堵塞。在池底設置橡膠板可有效的防止沉淀物對蝦池的損壞、腐蝕及起到殺死池底有害細菌的作用，提高沉淀物聚集到池底中心的速度，提高養殖蝦池的耐腐蝕性和養殖安全性。篩網蓋連接有噪音器，噪音器發出較的噪音驅趕對蝦在集污排污裝置附近活動，避免排污過程中對蝦的損傷及排污裝置的損壞，排污口設有水質檢測器，水質檢測器的顯示器安置在蝦池的池岸上，方便養殖人員觀測養殖水體的水質狀況，提高養殖安全性。

養殖池內環流的離心作用可以使沉淀物聚集在底部中心，同時養殖池中轉軸位置的水動力也最弱。在過濾層中添加與其同高度和同長度的外部尺寸大且內部尺寸小的引水快形成花型隔水墻，通過改變水體的流動特性達到加強池底環流及改善水動力條件的目的，使污水更容易被分離和排出。本發明設備耐腐蝕耐老化，沉淀物可集中處理，避免對環境污染，可實現自動集污排污且效果優異。

附圖說明

圖1為本發明一種對蝦養殖池高效集污排污裝置的養殖池整體剖面圖；

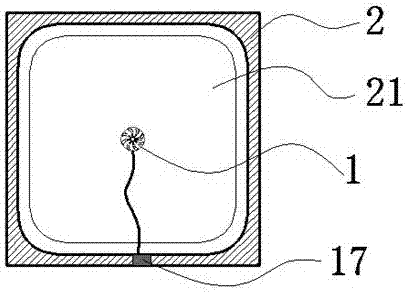

圖2為本發明一種對蝦養殖池高效集污排污裝置的整體平面圖；

圖3為本發明一種對蝦養殖池高效集污排污裝置的集污排污裝置平面圖；

圖4為本發明一種對蝦養殖池高效集污排污裝置的集污排污裝置示意圖；

圖5為本發明一種對蝦養殖池高效集污排污裝置的隔水墻示意圖。

附圖標記說明：1集污排污裝置；11排污口；12過濾網；13排污管；14隔水墻；15篩網蓋；16噪音器；17水質檢測器；2蝦池；21橡膠板；3池水。

具體實施例

以下結合附圖和實施例作進一步詳細描述：

實施例1：

如圖1~圖5所示，一種對蝦養殖池高效集污排污裝置，包括蝦池2、篩網蓋15、過濾層12、排污管13，篩網蓋15與過濾層12連接，過濾層12設有隔水墻14，過濾層12底部連接有橡膠板21，橡膠21板安置在蝦池2的池底表面，過濾層12通過排污口11與排污管13連接。

蝦池2底部為圓錐形，由于存在錐度及地心引力沉淀物會沿著池底向池中心聚集，養殖池的內環流的離心作用使沉淀物聚集在蝦池2底部中心，沉淀物為喂養的殘餌和對蝦代謝產物，在沉淀物沉淀的過程中沉淀物會對蝦池2底部造成一定的腐蝕及附著一些有害細菌在池底，這些附著的細菌會對養殖造成影響，在池底設置橡膠板21可有效的防止沉淀物對蝦池2的損壞、腐蝕及起到殺死池底有害細菌的作用，提高沉淀物聚集到池底中心的速度，提高養殖蝦池的耐腐蝕性和養殖安全性。

篩網蓋15連接有噪音器16，噪音器16發出較的噪音驅趕對蝦在集污排污裝置1附近活動，避免排污過程中對蝦的損傷及排污裝置1的損壞，噪音器16的噪音范圍較小，有效范圍在集污排污裝置1的10~40cm范圍內。

排污口11設有水質檢測器17，水質檢測器17通過數據線將顯示器安置在蝦池2的池岸上，方便養殖人員觀測養殖水體的水質狀況，提高養殖安全性。

橡膠板21由以下成分及重量份組成：氯丁橡膠80~100份，硬脂酸1.5~3份，樹脂3~6份，加工助劑1~2份，半補強炭黑15~30份，熱裂法炭黑30~45份，滑石粉20~40份，減三線油8~15份，氧化鉛15~25份，促進劑dm0.5~2份，茄尼醇3~5份，二苯酮-32~3份。加工助劑為橡膠加工助劑由以下成分及重量份組成:85~115份氟橡膠粉末，40~60份硬脂酸鋅，85~115份羥基硅油乳液(固含量10％)，7~10份羥基氟硅油、2~10份液體蠟和2~10份氣相白炭黑。

篩網蓋15為圓錐形，錐度為100~140°，在篩網蓋15頂部形成楔形靜水壓力，使水體更容易被吸入過濾層12內，篩網蓋15與過濾層12采用螺紋連接，篩網蓋15可防水，耐腐蝕，可防止水壓及沖力導致篩網蓋15掉落導致水體未經過濾層12進入排污管13內。

篩網蓋15表面設有防腐蝕涂層，防腐蝕涂層由以下成分及重量份組成:錳粉20~30份，鉻粉7~12份，鋁粉7~12份，硼鐵粉10~25份，納米al2o3粉1~4份，硫氫丙烷0.03~0.07份，硅鐵粉0.5~1份，鐵粉5~10份，甲酯除草醚0.1~0.35份。篩網蓋15長期處于池底，蝦池2底部環境復雜，沉淀物較集中存在池底中心，會對篩網蓋15有一定的腐蝕，使篩網蓋15的密封性有所降低，時間過長篩網蓋15易損壞，在篩網蓋15表面涂覆防腐蝕涂層，延長篩網蓋15使用壽命，提升抗老化性，進而保證集污排污裝置1的效率，提高養殖排污過程的安全性。

隔水墻14由引水塊組成，過濾層12中添加與其同高度和同長度的外部尺寸大且內部尺寸小的引水塊形成花型隔水墻14，通過改變水體的流動特性達到加強池底環流及改善水動力條件的目的，使污水更容易被分離和排出。

蝦池2的池底為圓錐形，錐度為100~140°，蝦池2底部為圓錐形，由于存在錐度及地心引力沉淀物會沿著池底向池中心聚集，養殖池的內環流的離心作用使沉淀物聚集在蝦池2底部中心，達到自動集污的效果。

排污管13表面涂覆防污涂層，防污涂層由以下成分及重量份組成：環氧樹脂e1280~110份，鑄石粉90~120份，石墨3~5份，二硫化鉬微粉10~12份，聚乙烯粉15~20份，七鉬酸銨0.02~0.06份，雙氰胺2~3.5份，癸二酸二酰肼1~1.5份，9,10-蒽醌1~2份，二氯異氰尿酸鈉0.01~0.04份。使排污管13的摩擦系數降低，抗磨耐蝕性得到提高，可抑制排污管13結垢提高排污效率。

過濾層12孔徑為5~30目，可過濾掉排污過程中污水含有的大顆粒沉淀物避免排污口11的堵塞，避免在排放過程中對蝦被排放進排污管13導致養殖損失，可有效的將沉淀物集中在池底進行集中處理，這些沉淀物為喂養的殘餌和對蝦代謝產物，可用于農作物有機肥料，提高沉淀物的利用價值，養殖過程使用的水可能采用附近水域引入，通過過濾層12防止沉淀物對排放水域的影響，進而保證了養殖使用水的安全性達到綠色循環用水。

集污排污裝置1設置在蝦池2中心底部，利用水體自身靜壓力及蝦池2底部為圓錐形，由于存在錐度及地心引力沉淀物會沿著池底向池中心聚集，即養殖池的內環流的離心作用使沉淀物聚集在蝦池2底部中心，達到自動集污排污的效果。

實施例2：

如圖1~圖5所示，一種對蝦養殖池高效集污排污裝置，包括蝦池2、篩網蓋15、過濾層12、排污管13，篩網蓋15與過濾層12連接，過濾層12設有隔水墻14，過濾層12底部連接有橡膠板21，橡膠21板安置在蝦池2的池底表面，過濾層12通過排污口11與排污管13連接。

蝦池2底部為圓錐形，由于存在錐度及地心引力沉淀物會沿著池底向池中心聚集，養殖池的內環流的離心作用使沉淀物聚集在蝦池2底部中心，沉淀物為喂養的殘餌和對蝦代謝產物，在沉淀物沉淀的過程中沉淀物會對蝦池2底部造成一定的腐蝕及附著一些有害細菌在池底，這些附著的細菌會對養殖造成影響，在池底設置橡膠板21可有效的防止沉淀物對蝦池2的損壞、腐蝕及起到殺死池底有害細菌的作用，提高沉淀物聚集到池底中心的速度，提高養殖蝦池的耐腐蝕性和養殖安全性。

篩網蓋15連接有噪音器16，噪音器16具有防水功能，噪音器16發出較的噪音驅趕對蝦在集污排污裝置1附近活動，避免排污過程中對蝦的損傷及排污裝置1的損壞，噪音器16的噪音范圍較小，有效范圍在集污排污裝置1的10~40cm范圍內。

排污口11設有水質檢測器17，水質檢測器17通過數據線將顯示器安置在蝦池2的池岸上，方便養殖人員觀測養殖水體的水質狀況，提高養殖安全性。

橡膠板21由以下成分及優選重量份組成：氯丁橡膠90份，硬脂酸2份，樹脂4份，加工助劑1份，半補強炭黑20份，熱裂法炭黑35份，滑石粉30份，減三線油10份，氧化鉛20份，促進劑dm1份，茄尼醇3份，二苯酮-32份。加工助劑為橡膠加工助劑由以下成分及重量份組成:85~115份氟橡膠粉末，40~60份硬脂酸鋅，85~115份羥基硅油乳液(固含量10％)，7~10份羥基氟硅油，2~10份液體蠟和2~10份氣相白炭黑。

篩網蓋15為圓錐形，錐度優選為120°，在篩網蓋15頂部形成楔形靜水壓力，使水體更容易被吸入過濾層12內，篩網蓋15與過濾層12采用螺紋連接，篩網蓋15可防水，耐腐蝕，可防止水壓及沖力導致篩網蓋15掉落導致水體未經過濾層12進入排污管13內。

篩網蓋15表面設有防腐蝕涂層，防腐蝕涂層由以下成分及優選重量份組成:錳粉25份，鉻粉10份，鋁粉10份，硼鐵粉15份，納米al2o3粉3份，硫氫丙烷0.05份，硅鐵粉0.7份，鐵粉7份，甲酯除草醚0.2份。篩網蓋15長期處于池底，蝦池2底部環境復雜，沉淀物較集中存在池底中心，會對篩網蓋15有一定的腐蝕，使篩網蓋15的密封性有所降低，時間過長篩網蓋15易損壞，在篩網蓋15表面涂覆防腐蝕涂層，延長篩網蓋15使用壽命，提升抗老化性，進而保證集污排污裝置1的效率，提高養殖排污過程的安全性。

隔水墻14由引水塊組成，過濾層12中添加與其同高度和同長度的外部尺寸大且內部尺寸小的引水塊形成花型隔水墻14，通過改變水體的流動特性達到加強池底環流及改善水動力條件的目的，使污水更容易被分離和排出。

蝦池2的池底為圓錐形，錐度優選為120°，蝦池2底部為圓錐形，由于存在錐度及地心引力沉淀物會沿著池底向池中心聚集，即養殖池的內環流的離心作用使沉淀物聚集在蝦池2底部中心，達到自動集污的效果。

排污管13表面涂覆防污涂層，防污涂層由以下成分及優選重量份組成：環氧樹脂e1290份，鑄石粉100份，石墨4份，二硫化鉬微粉11份，聚乙烯粉16份，七鉬酸銨0.05份，雙氰胺2份，癸二酸二酰肼1.3份，9,10-蒽醌1份，二氯異氰尿酸鈉0.03份。使排污管13的摩擦系數降低，通過在排污管上設置閥門來到控制排污的過程，抗磨耐蝕性得到提高，可抑制排污管13結垢提高排污效率。

過濾層12孔徑為5~30目，可過濾掉排污過程中污水含有的大顆粒沉淀物避免排污口11的堵塞，避免在排放過程中對蝦被排放進排污管13導致養殖損失，可有效的將沉淀物集中在池底進行集中處理，這些沉淀物為喂養的殘餌和對蝦代謝產物，可用于農作物有機肥料，提高沉淀物的利用價值，養殖過程使用的水可能采用附近水域引入，通過過濾層12防止沉淀物對排放水域的影響，進而保證了養殖使用水的安全性達到綠色循環用水。

集污排污裝置1設置在蝦池2中心底部，利用水體自身靜壓力及蝦池2底部為圓錐形，由于存在錐度及地心引力沉淀物會沿著池底向池中心聚集，即養殖池的內環流的離心作用使沉淀物聚集在蝦池2底部中心，達到自動集污排污的效果。

以上所述的實施例對本發明的技術方案進行了詳細說明，應理解的是以上所述僅為本發明的具體實施例，并不用于限制本發明，凡在本發明的原則范圍內所做的任何修改、補充或類似方式替代等，均應包含在本發明的保護范圍之內。
