本發明涉及無人機領域，具體涉及一種無人機施肥平臺。

背景技術：

傳統的施肥手段。一般單人即可操作，只需將肥料直接勻撒在農田里即可完成。其優點是操作簡便，不需要額外的機械、工具投入，而且肥料能均勻分布到土壤耕作層，有利作物的根系早期吸收利用，由于是人力施肥，工作效率非常低，單人一天一般最多能完成5畝的大田施肥工作，代替人工施肥亦有一種離心式撒肥機是，它是由動力輸出軸帶動旋轉的撒肥盤利用離心力將化肥撒出，能大大的節省人力物力，但是這種施肥機只適合在耕地和播種時使用，在進行中耕施肥時比較困難，而且維護成本較高。

技術實現要素：

有鑒于此，本發明針對現有技術存在之缺失，其主要目的是提供一種無人機施肥平臺，結構簡單，實現快速施肥的功能，能夠?qū)崿F(xiàn)對單位面積作物的精確施肥，減少肥料的損耗，增加單次航行的噴灑范圍，增加植保無人機的工作效率。為實現上述目的，本發明采用如下之技術方案：一種無人機施肥平臺，包括機體連接法蘭、固定平臺、平衡調整裝置、外支撐臂、旋灑裝置；所述機體連接法蘭設置在固定平臺上，所述固定平臺前端和平衡調整裝置連接，所述平衡調整裝置包括橫滾裝置、重心調節結構、旋轉限位裝置和外支撐臂調節桿，所述外支撐臂調節桿分別連接第一外支撐臂和第二支撐臂，所述第一外支撐臂和第二支撐臂上設置有滑動槽，所述滑動槽上設置限位保護塊，所述設置限位保護塊連接旋灑裝置，所述旋灑裝置為一中空轉盤，旋灑裝置底部為旋灑盤，所述旋灑盤上安裝有旋灑擋板。

作為一種優選方案，所述橫滾裝置為外螺紋桿端關節軸承，所述外螺紋桿端關節軸承外螺紋端連接固定平臺，軸承端連接平衡調整裝置。

作為一種優選方案，所述重心調節結構包括設置有至少兩個重心調節孔的重心調節板，所述重心調節孔上安裝有配重塊。

作為一種優選方案，所述外支撐臂調節桿為左右雙向調節結構。

作為一種優選方案，所述限位保護塊設置在第一外支撐臂和第二支撐臂上，形成前后活動調節結構。

本發明與現有技術相比具有明顯的優點和有益效果，具體而言，本無人機施肥平臺結構簡單，通過機體連接法蘭跟無人機連接后即可進行作業；通過旋灑裝置實現快速施肥的功能，能夠?qū)崿F(xiàn)對單位面積作物的精確施肥，減少肥料的損耗，同時增加單次航行的噴灑范圍，增加植保無人機的工作效率。

附圖說明

圖1為本發明的結構示意圖。

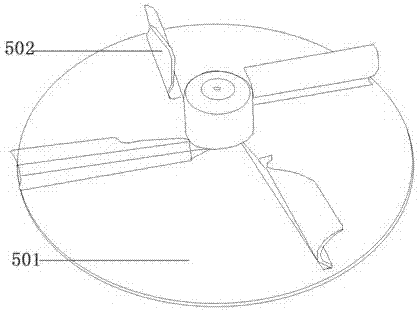

圖2為本發明的旋灑盤結構示意圖。

圖中：1、機體連接法蘭；2、固定平臺；3、平衡調整裝置；301、橫滾裝置；302、重心調節結構；303、旋轉限位裝置；4、外支撐臂；401、第一外支撐臂；402、第二支撐臂402；403、滑動槽；404、限位保護塊；5、旋灑裝置；501、旋灑盤；502、旋灑擋板。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種無人機施肥平臺，包括機體連接法蘭1、固定平臺2、平衡調整裝置3、外支撐臂4、旋灑裝置5；所述機體連接法蘭1設置在固定平臺2上，機體連接法蘭和無人機連接裝置連接固定，所述固定平臺2前端和平衡調整裝置3連接，所述平衡調整裝置3包括橫滾裝置301、重心調節結構302、旋轉限位裝置303和外支撐臂調節桿304，所述橫滾裝置301為外螺紋桿端關節軸承，所述外螺紋桿端關節軸承外螺紋端連接固定平臺，軸承端連接平衡調整裝置3，所述重心調節結構302包括設置有至少兩個重心調節孔的重心調節板，所述重心調節孔上安裝有配重塊，所述外支撐臂調節桿304為左右雙向調節結構，所述外支撐臂調節桿304分別連接第一外支撐臂401和第二支撐臂402，所述第一外支撐臂401和第二支撐臂402上設置有滑動槽403，所述滑動槽上設置限位保護塊404，所述限位保護塊404設置在第一外支撐臂401和第二支撐臂402上，形成前后活動調節結構所述設置限位保護塊404連接旋灑裝置5，所述旋灑裝置為一中空轉盤，中空結構連接施肥罐，施肥罐開口對著旋灑裝置底部的旋灑盤501，所述旋灑盤501上安裝有旋灑擋板502，本發明結構簡單，實現快速施肥的功能，能夠?qū)崿F(xiàn)對單位面積作物的精確施肥，減少肥料的損耗，增加單次航行的噴灑范圍，增加植保無人機的工作效率。

工作原理：作業時，旋灑裝置5上裝入施肥罐，限位保護塊404調節固定夾緊施肥罐位置，第一外支撐臂401和第二支撐臂402進一步固定施肥罐位置，旋灑裝置5底部旋灑盤501上安裝有旋灑擋板502，無人機前進時產生的風阻推動旋灑裝置5底部旋灑盤501上的旋灑擋板502旋轉，帶動旋灑盤501旋轉，把肥料旋轉灑出，如遇大風作業環境，施肥平臺上的平衡調整裝置3上的橫滾裝置301、重心調節結構302、旋轉限位裝置303，可以進行適應性翻滾，旋轉限位裝置303對翻滾角度進行限定，防止過度翻滾造成飛行失控。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
