本發明涉及農業機械技術領域，具體涉及一種打頂機器人及其實現方法。

背景技術：

我國種植作物包括棉花、煙草等在生長期都需要打頂，打頂工作是整個作物生產過程中的關鍵環節，可消除頂端生長優勢，促進作物的增產增收。但是目前很多作物的打頂工作多由人工完成，打頂機機械化尚不完善。而作物打頂機械化可以大大縮短作物打頂時間、提高勞動效益、降低勞動強度、增加作物產量。

現有打頂機的技術中，打頂機構主要有滾筒式和甩刀式，這兩種方式均不利于作物的精確打頂；打頂機的仿形方式主要有機械接觸式，紅外線感應式和超聲波感應式：機械接觸式敏感度難以把握，精度不高；田間光線復雜，紅外感應式很難實現其作用；超聲波感應式，精度較好，但方向感應存在很大問題。由于打頂工作的工作情況復雜，作物生長情況不一致，導致現有技術中的打頂機械十分容易出現漏打或打頂過度的情況，很難做到精確地打頂，從而造成重復勞動或損害作物，不利于節省人力、不能夠有效地提高勞動生產率和提高作物的產量和品質。

技術實現要素：

本發明的目的在于克服現有技術的缺點與不足，提供一種能夠精確打頂、節省人力物力、提高勞動生產效率、提高作物的產量和品質的打頂機器人。

本發明的另一目的在于提供一種打頂機器人的實現方法。

本發明的目的通過下述技術方案實現：

一種打頂機器人，包括移動平臺、底盤、腰部、連接桿、視覺識別系統、兩關節機器人手臂、收集切割機構和中央處理器，其中，所述底盤固定在所述移動平臺上，所述腰部與所述底盤活動連接，所述視覺識別系統通過所述連接桿與所述底盤相連接；所述兩關節機器人手臂包括大臂和小臂，所述大臂與所述腰部相鉸接，所述小臂與所述大臂相鉸接；所述收集切割機構與所述小臂固定連接；所述中央處理器設置在所述底盤上，所述視覺識別系統、兩關節機器人手臂和收集切割機構分別與所述中央處理器相連接；

所述收集切割機構包括拓展固定架，以及設置在所述拓展固定架內的控制機構、收集機構和切割機構，其中，所述拓展固定架與所述兩關節機器人手臂的小臂相連接；所述收集機構位于所述切割機構上方；所述控制機構包括電磁鐵和電磁鐵推桿，所述電磁鐵固定在所述拓展固定架上，所述電磁鐵推桿與所述電磁鐵相連接；所述收集機構包括動鉗嘴、固定鉗嘴和連接銷，所述固定鉗嘴固定在所述拓展固定架上，所述動鉗嘴與所述固定鉗嘴活動連接，所述動鉗嘴通過所述連接銷與所述電磁鐵推桿相連接；所述切割機構包括動刀片和固定刀片，所述固定刀片固定在所述拓展固定架上，所述動刀片與所述固定刀片活動連接，所述動刀片通過螺栓與所述電磁鐵推桿相連接；所述電磁鐵與所述中央處理器相連接。

優選地，所述視覺識別系統包括兩組ccd相機；設置兩組ccd相機，能夠通過類似雙目識別的方式獲取作物頂部生長狀況圖像，并能夠準確分析獲得待去除頂部的具體位置。

優選地，所述拓展固定架為框架結構；設置框架結構相對其他結構易于制造，能夠提高生產效率。

優選地，所述框架結構由多塊不銹鋼板材焊接制成；使用不銹鋼板材能夠提供良好的結構強度。

優選地，所述框架結構由鋁合金板材焊接制成；使用鋁合金板材能夠使整體重量降低，從而降低整體結構的重量。

優選地，所述底盤與所述移動平臺通過緊固螺栓固定。

優選地，所述中央處理器包括單片機；單片機具有體積小、質量輕、價格便宜、運行穩定等優點。

一種由上述打頂機器人的實現方法，包括下述步驟：

(1)工作時，操作人員啟動打頂機器人，中央處理器控制視覺識別系統通過兩組ccd相機采集作物頂部生長狀況圖像，并將采集到的信息傳輸給中央處理器，中央處理器的圖像處理系統分析處理傳來測信息后則獲得待去除頂部的具體位置；

(2)中央處理器驅動兩關節機器人手臂以及腰部運動，兩關節機器人手臂的大臂和小臂擺動至適合方位，帶動小臂末端連接的收集切割機構移到相應的去除位置；

(3)中央處理器控制電磁鐵通電，則與電磁鐵相連接的電磁鐵推桿向前運動，同時帶動與電磁鐵推桿相連接的動刀片向前移動，動鉗嘴通過連接銷與電磁鐵推桿相連接，因此動鉗嘴也跟著同時向前移動；動刀片與固定刀片配合完成剪切之前，動鉗嘴與固定鉗嘴配合夾緊頂部，而后隨著電磁鐵推桿繼續向前運動，動刀片配合固定刀片完成剪切；

(4)剪切完成后，中央處理器驅動兩關節機器人手臂以及腰部運動，將已切除的頂部夾住并移動到收集箱上方，中央處理器控制電磁鐵斷電，則電磁鐵推桿向后運動，同時帶動動鉗嘴和動刀片向后移動，收集切割機構恢復原位，已切除的頂部就掉在收集箱里；

(5)視覺識別系統繼續采集圖像并且由中央處理器分析實時圖像，鎖定作物下一個所需剪切的頂部后，重復打頂動作，直到全部工作完成。；

本發明的工作原理：

工作時，操作人員啟動打頂機器人，中央處理器控制視覺識別系統通過兩組ccd相機采集作物頂部生長狀況圖像，并將采集到的信息傳輸給中央處理器，中央處理器的圖像處理系統分析處理傳來測信息后則獲得待去除頂部的具體位置，中央處理器驅動兩關節機器人手臂以及腰部運動，兩關節機器人手臂的大臂和小臂擺動至適合方位，帶動小臂末端連接的收集切割機構移到相應的去除位置，中央處理器控制電磁鐵通電，則與電磁鐵相連接的電磁鐵推桿向前運動，同時帶動與電磁鐵推桿相連接的動刀片向前移動，動鉗嘴通過連接銷與電磁鐵推桿相連接，因此動鉗嘴也跟著同時向前移動；動刀片與固定刀片配合完成剪切之前，動鉗嘴與固定鉗嘴配合夾緊頂部，而后隨著電磁鐵推桿繼續向前運動，動刀片配合固定刀片完成剪切；剪切完成后，中央處理器驅動兩關節機器人手臂以及腰部運動，將已切除的頂部夾住并移動到收集箱上方，中央處理器控制電磁鐵斷電，則電磁鐵推桿向后運動，同時帶動動鉗嘴和動刀片向后移動，收集切割機構恢復原位，已切除的頂部就掉在收集箱里。視覺識別系統繼續采集并且由中央處理器分析實時圖像，鎖定作物下一個所需剪切的頂部后，重復打頂動作，直到全部工作完成。

本發明與現有技術相比具有以下的有益效果：

本發明通過動刀片與固定刀片和動鉗嘴與固定鉗嘴的配合與分離，利用雙目識別技術對所需打頂作物逐個精確打頂，能避免現有技術中運用旋轉剪切等結構打頂對作物的損害，減低作物在打頂過程中受破壞程度，降低打頂工人勞動強度，節省人力物力，提高作物的打頂效率，從而提高作物的產量和品質。

附圖說明

圖1為本發明的結構示意圖；

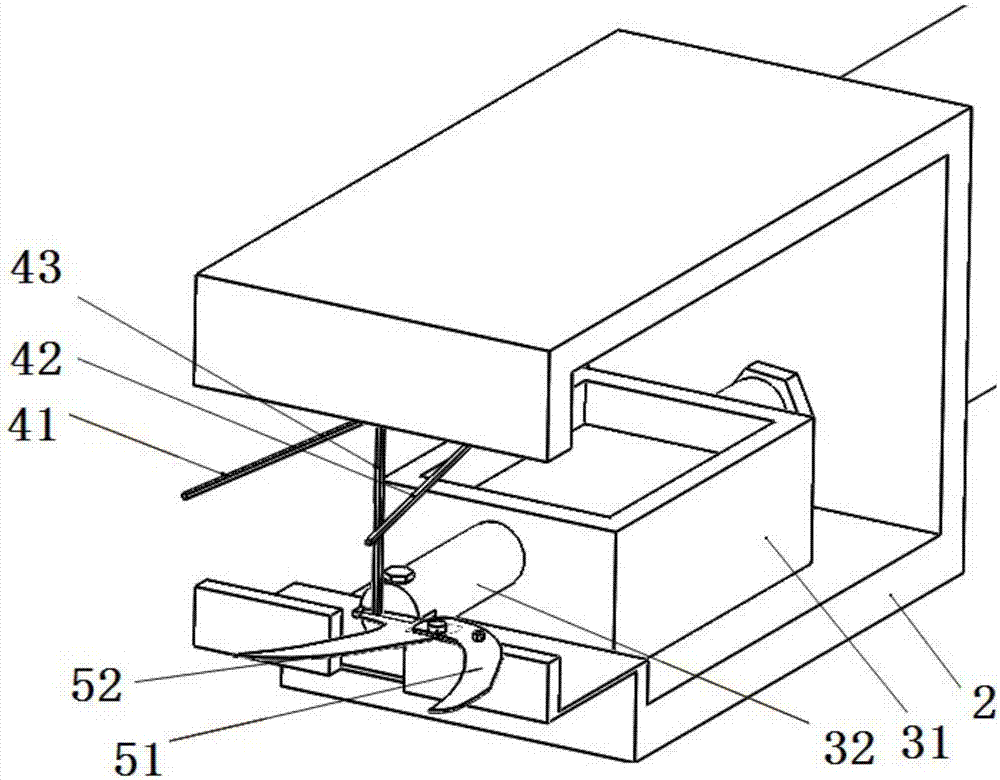

圖2為本發明收集切割機構的結構示意圖；

圖3為本發明切割機構的結構示意圖。

圖中附圖標記為：1、兩關節機器人手臂；2、拓展固定架；3、控制機構；31、電磁鐵；32、電磁鐵推桿；4、收集機構；41、動鉗嘴；42、固定鉗嘴；43、連接銷；5、切割機構；51、固定刀片；52、動刀片；6、小臂；7、大臂；8、腰部；9、底盤；10、連接桿；11、視覺識別系統。

具體實施方式

下面結合實施例及附圖對本發明作進一步詳細的描述，但本發明的實施方式不限于此。

如圖1～3所示，一種打頂機器人，包括移動平臺、底盤9、腰部8、連接桿10、視覺識別系統11、兩關節機器人手臂1、收集切割機構5和中央處理器，其中，所述底盤9固定在所述移動平臺上，具體為所述底盤9與所述移動平臺通過緊固螺栓固定，所述腰部8與所述底盤9活動連接，所述視覺識別系統11通過所述連接桿10與所述底盤9相連接，所述視覺識別系統11包括兩組ccd相機，設置兩組ccd相機，能夠通過類似雙目識別的方式獲取作物頂部生長狀況圖像，并能夠準確分析獲得待去除頂部的具體位置；所述兩關節機器人手臂1包括大臂7和小臂6，所述大臂7與所述腰部8相鉸接，所述小臂6與所述大臂7相鉸接；所述收集切割機構5與所述小臂6固定連接；所述中央處理器設置在所述底盤9上，所述視覺識別系統11、兩關節機器人手臂1和收集切割機構5分別與所述中央處理器相連接，所述中央處理器包括單片機，單片機具有體積小、質量輕、價格便宜、運行穩定等優點；

所述收集切割機構5包括拓展固定架2，以及設置在所述拓展固定架2內的控制機構3、收集機構4和切割機構5，其中，所述拓展固定架2為框架結構，設置框架結構相對其他結構易于制造，能夠提高生產效率，其中一種實施方式為所述框架結構由多塊不銹鋼板材焊接制成，使用不銹鋼板材能夠提供良好的結構強度；另一種實施方式為所述框架結構由鋁合金板材焊接制成，使用鋁合金板材能夠使整體重量降低，從而降低整體結構的重量；所述拓展固定架2與所述兩關節機器人手臂1的小臂6相連接；所述收集機構4位于所述切割機構5上方；所述控制機構3包括電磁鐵31和電磁鐵推桿32，所述電磁鐵31固定在所述拓展固定架2上，所述電磁鐵推桿32與所述電磁鐵31相連接；所述收集機構4包括動鉗嘴41、固定鉗嘴42和連接銷43，所述固定鉗嘴42固定在所述拓展固定架2上，所述動鉗嘴41與所述固定鉗嘴42活動連接，所述動鉗嘴41通過所述連接銷43與所述電磁鐵推桿32相連接；所述切割機構5包括動刀片52和固定刀片51，所述固定刀片51固定在所述拓展固定架2上，所述動刀片52與所述固定刀片51活動連接，所述動刀片52通過螺栓與所述電磁鐵推桿32相連接；所述電磁鐵31與所述中央處理器相連接。

工作時，操作人員啟動打頂機器人，中央處理器控制視覺識別系統11通過兩組ccd相機采集作物頂部生長狀況圖像，并將采集到的信息傳輸給中央處理器，中央處理器的圖像處理系統分析處理傳來測信息后則獲得待去除頂部的具體位置，中央處理器驅動兩關節機器人手臂1以及腰部8運動，兩關節機器人手臂1的大臂7和小臂6擺動至適合方位，帶動小臂6末端連接的收集切割機構5移到相應的去除位置，中央處理器控制電磁鐵31通電，則與電磁鐵31相連接的電磁鐵推桿32向前運動，同時帶動與電磁鐵推桿32相連接的動刀片52向前移動，動鉗嘴41通過連接銷43與電磁鐵推桿32相連接，因此動鉗嘴41也跟著同時向前移動；動刀片52與固定刀片51配合完成剪切之前，動鉗嘴41與固定鉗嘴42配合夾緊頂部，而后隨著電磁鐵推桿32繼續向前運動，動刀片52配合固定刀片51完成剪切；剪切完成后，中央處理器驅動兩關節機器人手臂1以及腰部8運動，將已切除的頂部夾住并移動到收集箱上方，中央處理器控制電磁鐵31斷電，則電磁鐵推桿32向后運動，同時帶動動鉗嘴41和動刀片52向后移動，收集切割機構5恢復原位，已切除的頂部就掉在收集箱里。視覺識別系統11繼續采集并且由中央處理器分析實時圖像，鎖定作物下一個所需剪切的頂部后，重復打頂動作，直到全部工作完成。

本發明通過動刀片與固定刀片和動鉗嘴與固定鉗嘴的配合與分離，利用雙目識別技術對所需打頂作物逐個精確打頂，能避免現有技術中運用旋轉剪切等結構打頂對作物的損害，減低作物在打頂過程中受破壞程度，降低打頂工人勞動強度，節省人力物力，提高作物的打頂效率，從而提高作物的產量和品質。

上述為本發明較佳的實施方式，但本發明的實施方式并不受上述內容的限制，其他的任何未背離本發明的精神實質與原理下所作的改變、修飾、替代、組合、簡化，均應為等效的置換方式，都包含在本發明的保護范圍之內。
