本發明屬于植物盆栽用具領域，具體涉及一種智能自動澆水的垂直花盆。

背景技術：

隨著人們生活水平的提高，人們越來越喜歡在室內及室外養植盆栽，不僅能夠美化環境，增添活動氣氛，令人賞心悅目，而且還能夠吸收有害氣體，凈化空氣。

盆栽花草對土壤的水分要求比較高，水分過多導致植株根部腐爛，水分過少導致干旱枯萎，因此，水分添加不當導致植株不能長時間成活。隨著現在生活節奏的加快，一些年輕人比較忙碌，或者較長時間忘記對盆栽的打理，導致植株因缺水出現枯萎。

技術實現要素：

本發明的目的是提供一種智能自動澆水的垂直花盆，能夠根據土壤水分含量自動灌溉花盆內的植株。

本發明的技術方案是，

一種智能自動澆水的垂直花盆，包括外盆體，外盆體內部放置內盆體，外盆體與內盆體之間內壁安裝有濕度傳感器，濕度傳感器電性連接微控制單元，微控制單元分別通過導線連接電磁閥和環形導電片，電磁閥固定于外盆體上進水管內出水孔處，環形導電片固定于外盆體進水管下端螺紋處，外盆體進水管底端固定于儲水箱中間位置，儲水箱內置微型水泵，微型水泵連接于外盆體進水管端。

本發明的特點還在于，

外盆體進水管的上端口有與下端口對應的螺紋。

外盆體的進水管靠近內盆體底端處設置有覆蓋的排水孔，排水孔外側覆蓋有濾網。

外盆體進水管頂端設置有密封蓋。

環形導電片上連接導線，導線置于外盆體進水管內部至上端口螺紋處。

儲水箱內部底面鉚接固定架，固定架內置浮標。

浮標包括泡沫球和樹形標志，樹形標志是采用綠色pvc材料制成。

儲水箱上開口處鉸接有一對半圓形木質合板，合板在固定架正上方開有一圓孔。

儲水箱呈梯形圓臺狀花盆。

本發明的有益效果為，

(1)在儲水箱內水充足的條件下，根據花盆內土壤含水量自動啟動或終止?jié)菜砻嫠窒聺B到根部后，通過排水孔將水回收至儲水箱，避免出現水分多導致根部腐爛現象，節約了水資源，同時為花盆內的植株提供了適宜生長的水分條件，提高了植株的存活率；

(2)花盆可以垂直疊放，節約了空間的同時，起到美觀點綴的作用。

附圖說明

圖1是本發明的一種智能自動澆水的垂直花盆的結構示意圖；

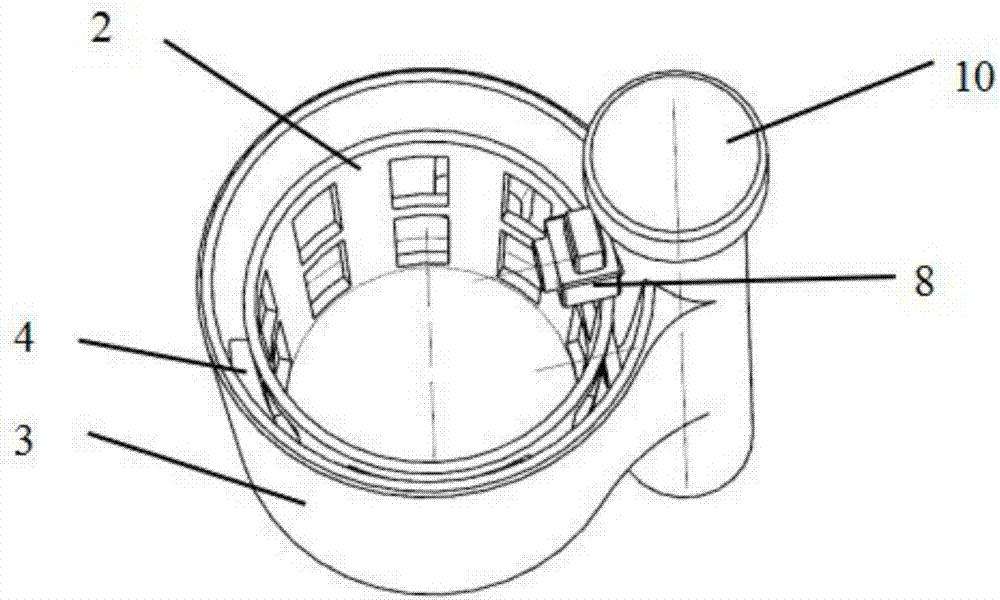

圖2是本發明的外盆體內部的俯視圖；

圖3是本發明中的儲水箱內部示意圖。

其中，1.外盆體、2.內盆體、3.濕度傳感器、4.微控制單元、5.電磁閥、6.環形導電片、7.儲水箱、8.微型水泵、9.濾網、10.密封蓋、11.固定架、12.浮標、13.泡沫球、14.樹形標志、15.合板。

具體實施方式

下面結合附圖和具體實施方式對本發明進行詳細說明。

本發明的一種智能自動澆水的垂直花盆，如圖1所示，包括外盆體1，外盆體1內部放置內盆體2，外盆體1與內盆體2之間內壁安裝有濕度傳感器3，濕度傳感器3電性連接微控制單元4，微控制單元4分別通過導線連接電磁閥5和環形導電片6，電磁閥5固定于外盆體1上進水管內出水孔處，環形導電片6固定于外盆體1進水管下端螺紋處，外盆體1進水管底端固定于儲水箱7中間位置，儲水箱7內置微型水泵8，微型水泵8連接于外盆體1進水管端。

外盆體1進水管的上端口有與下端口對應的螺紋，便于多個外盆體1垂直疊放。

外盆體1的進水管靠近內盆體2底端處設置有覆蓋的排水孔，排水孔外側覆蓋有濾網9，花盆內滲到根部的水由排水孔排至儲水箱7，濾網9能夠防止土壤隨水進入儲水箱7。

外盆體1進水管頂端設置有密封蓋10，防止水流由頂部冒出。

環形導電片6上連接導線16，導線16置于外盆體1進水管內部至上端口螺紋處，便于在花盆垂直疊放時電路的導通。

儲水箱7內部底面鉚接固定架11，固定架11內置浮標12，保證浮標12在豎直方向上下移動。

浮標12包括泡沫球13和樹形標志14，樹形標志14是采用綠色pvc材料制成，能夠隨泡沫球13能夠浮于水面，且外形美觀。

儲水箱7上開口處鉸接有一對半圓形木質合板15，合板15在固定架11正上方開有一圓孔，樹形標志14通過圓孔露出，通過樹形標志14顯示儲水箱7水量。

儲水箱7呈梯形圓臺狀花盆，使整體結構像是盆栽，增加了整體的美觀性。

本發明的一種智能自動澆水的垂直花盆工作過程為，當土壤水分含量低于微控制單元4設定的下限時，微控制單元4發出指令打開電磁閥5并啟動微型水泵8，通過外盆體1進水管的出水孔進行澆水；當土壤水分含量高于微控制單元4設定的上限時，微控制單元4發出指令打開電磁閥5并終止微型水泵8，下滲到根部的水通過外盆體1進水管上的排水孔回流至儲水箱7內部。

技術特征：

技術總結
本發明公開了一種智能自動澆水的垂直花盆，包括外盆體，外盆體內部放置內盆體，外盆體與內盆體之間內壁安裝有濕度傳感器，濕度傳感器電性連接微控制單元，微控制單元分別通過導線連接電磁閥和環形導電片，電磁閥固定于外盆體上進水管內出水孔處，環形導電片固定于外盆體進水管下端螺紋處，外盆體進水管底端固定于儲水箱中間位置，儲水箱內置微型水泵，微型水泵連接于外盆體進水管端；本發明的一種智能自動澆水的垂直花能夠根據土壤含水量自動啟動或終止?jié)菜慷鄷r通過排水孔將多余水分回收，避免了水分多造成根部腐爛的問題，提高植株的存活率；外盆體可重疊放置，節約了空間，提高了整體的美觀性。

技術研發人員：王彩娥
受保護的技術使用者：王彩娥
技術研發日：2017.03.29
技術公布日：2017.07.21
