本發明涉及農業機械領域，與播種機械有關。

背景技術：

玉米定向種植始于半世紀前，己被公認為是提高玉米單產的一項新技術，在同等條件下，可提高種植密度10％-15％，增產5％-10％，近年來有報道稱，用此方法最高的增產幅度有超過40％的。由于玉米定向種植技術復雜，難度太大，至今實際應用面積很小，而且都還是靠人工擺種或人工育苗后移栽來實現的。加之投入勞動力過多，比較效益不高，故推廣困難。要改變這種局面，必須要有適宜的專用機械。但是，在現有的播種機具中，尚未見到玉米定向播種機的身影，也未見到有過相關報道。

當前全國正在進行大規模調減玉米種植面積，推廣這項能大幅度提高玉米單位面積產量的先進技術，尤為急需。

技術實現要素：

玉米定向種植的最大難點是定向進種和排種后定向定位。本發明玉米定向盤育苗播種機的目的，是要提供一種能定向進種和排種后能定向定位的新型玉米定向播種機，在實現盤育苗定向播種的同時，實現玉米的定向直播和玉米的機械化定向移栽，以適應大規模玉米定向種植的需要。

本發明玉米定向盤育苗播種機它包括：

1)排種管上有仿形孔，排種管兩端的擋頭與主軸配合；

2)主軸中部有一排盲孔，盲孔中有彈簧和滾珠；

3)限種板和限種條與排種管配合，組成種室；

4)撥桿上有撥種條和撥種片；

5)種箱內設置清種筒，清種筒軸兩端與種箱壁配合。

排種管以周長線為中線排列成若干周行，每周行排列若干個仿形孔，仿形孔為橢圓形通孔，排種管的壁厚與種籽扁平面的厚度一致，排種管的兩端有擋頭與主軸配合，排種管一端的擋頭上固定鏈輪a和齒輪c，排種管另一端的擋頭上固定凸板。

主軸中部沿軸線有若干個圓形盲孔排成一排，與排種管的仿形孔相對應，盲孔中放置彈簧和滾珠，主軸兩端固連于機座兩端。

限種板上有限種條，限種條按排種管上仿形孔的數量分組，每組有若干個斜向排列的限種條，每兩根限種條與排種管配合組成種室，限種板內側與排種管之間的間距大于種籽扁平面的厚度，小于種籽扁平面的寬度，限種條與限種條之間的間距略大于種籽扁平面的寬度，使種籽能以扁平形態進入仿形孔，限種板略帶弧形固連于機座。

種箱由種箱壁和種箱底組合面成，種箱內設置清種筒，清種筒軸兩端伸出種箱壁外，清種筒軸在種箱壁外的一端固定齒輪d與固定于種箱壁上的齒輪b相配合，種箱底與撥桿配合，種箱騎在排種管和限種板之上固連于機座。

撥桿兩端伸出種箱壁外，一端與凸板配合，另一端與彈簧座和彈簧配合，在彈簧的作用下，撥桿撞擊凸板所產生的振動使種籽借助自身的重力有序地落入斜向布置的種室里，撥桿上有撥種條和撥種片，撥種條縱向插入限種板和排種管之間，撥種片橫跨限種板上沿置于種箱底和排種管之上。

齒輪a的軸承座固連于機架，齒輪a與固連于種箱壁上的齒輪b和固連于排種管上的齒輪c配合，齒輪b與固連于清種筒上的齒輪d配合，鏈條與排種管上的鏈輪a和滾筒a上的鏈輪b配合，滾筒a和滾筒b與傳送帶配合，齒輪a軸的尾部固連搖手柄，機座一側固定護種瓦，機座中部下方固定刮土條，腳架固連于機架。

附圖說明

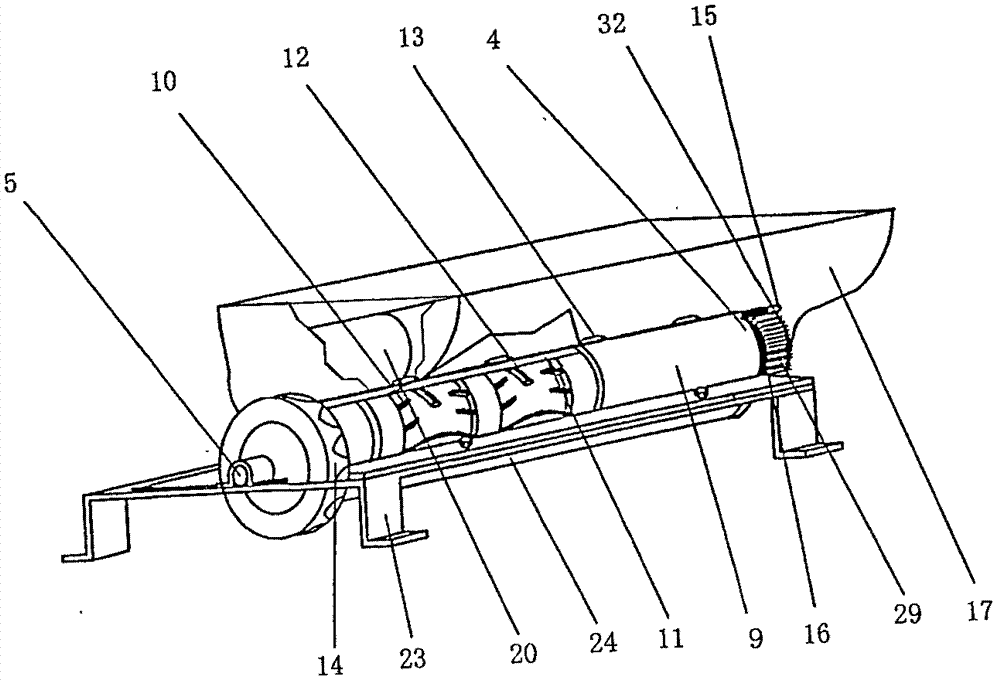

圖1為本發明玉米定向盤育苗播種機示意圖

圖2為圖1的局部示意圖

圖3為排種管示意圖

圖4為主軸示意圖

圖5為限種板和撥桿示意圖

圖6為種箱和清種筒示意圖

圖中標記及所對應的零部件名稱：

1-機架2-排種管3-仿形孔4-擋頭5-主軸

6-盲孔7-彈簧8-滾珠9-限種板10-限種條

11-撥桿12-撥種條13-撥種片14-凸板15-彈簧座

16-彈簧17-種箱18-種箱壁19-種箱底

20-清種筒21-清種筒軸22-護種瓦23-機座

24-刮土條25-齒輪a26-齒輪a軸27-軸承座

28-齒輪b29-齒輪c30-齒輪d31-鏈條

32-鏈輪a33-鏈輪b34-滾筒a35-滾筒b

36-傳送帶37-腳架38-搖手柄

具體實施方式

本發明玉米定向盤育苗播種機的具體實施方式，按現在通用的100穴孔育苗盤和手動方式進行的玉米定向播種予以說明。若是用于玉米定向機械移栽的育苗，其育苗盤的穴孔是按矩形排列的，排種管2的仿形孔3亦應按矩形排列；若是要改用機動方式，傳動系統當作相應的修改和補充。

如圖1、圖2所示，本發明玉米定向盤育苗播種機上有機架1、排種管2、主軸5、限種板9、撥桿11、凸板14、種箱17、清種筒20等部件。機架1上有機座23，機座23上安裝有種箱17，種箱17內有排種管2和清種筒20，限種板9的上沿和撥桿11均與種箱底19持平。機座23一側固定護種瓦22，機座23中部下方固定刮土條24，搖手柄38固連于齒輪a軸26的尾部，齒輪a25的軸承座26固連于機架1，機架1上有腳架37。

如圖3所示，排種管2兩端有擋頭4，一端擋頭4上固連凸板14，另一端擋頭4上固連齒輪c29和鏈輪a32，排種管2上以周長線為中線排列成十二周行，每周行排列四個仿形孔3，仿形孔3為橢圓形通孔。

如圖4所示，主軸5中部有八個盲孔6排成一排，盲孔6中有彈簧7和滾珠8。

如圖5所示，限種板9上的限種條10按排種管2上進種孔3的數量分成八組，撥桿11上有四根呈弧形的撥種條12和四塊呈片狀的撥種片13。

如圖6所示，種箱17內設置清種筒20，清種筒軸21兩端伸出種箱壁18外，清種筒軸21在種箱壁18外的一端固定齒輪d30與固定于種箱壁18上的齒輪b28相配合。

本發明玉米定向盤育苗播種機的操作過程是這樣的：展開機架1上的腳架37，搖動固連于齒輪a軸26尾部的搖手柄38，齒輪a25帶動固連于種箱壁18上的齒輪b28和固連于排種管2上的齒輪c29，排種管2轉動，排種管2擋頭4上的鏈輪a32通過鏈條31帶動滾筒a34上的鏈輪b33，使固連于機架1上的滾筒a34、滾筒b35和傳送帶36同步前進，種箱17內的種籽在撥桿11一端彈簧16的作用下，撥桿11另一端撞擊凸板14，撥桿11上的撥種片13撥動種箱內的種籽，撥種條12在限種板9和排種管2之間左右移動，種籽流入限種板9和限種齒條10所組成的種室內，種室正對排種管2上的仿形孔3，種籽便進入仿形孔3，清種筒軸21一端的齒輪d30在齒輪a25的作用下，帶動清種筒20，經過清種筒20清種后，固連于機座23上的護種瓦22護種到達護種瓦22邊沿時，主軸5中部的盲孔6中的彈簧7和滾珠8頂出種籽，鏈條31帶動滾筒a34和滾筒b35及傳送帶36，使種籽落入傳送帶36上的育苗盤經過刮土條24刮去多余基質的穴孔中，完成玉米盤育苗的定向播種。

本發明玉米定向盤育苗播種的機技術重點是，以特制的限種板9、限種條10與排種管2配合所組成的種室，種室中的種籽能以扁平的形態進入仿形孔3，在撥桿11、撥種條12、撥種片13、清種筒20的共同作用下，每一仿形孔3定向進種的機會多，加之種籽是在彈簧7和滾珠8從仿形孔3中頂出后才到達育苗盤穴孔的，故進種和定向率高。整個機體結構簡單，造價低廉，操作方便，工效較高，易于推廣，有利于促進玉米定向直播和玉米機械化定向移栽。
