本發明涉及家禽養殖技術領域，更進一步地涉及一種生物智能腳環。

背景技術：

家禽智能追蹤系統是現代化養殖中用于家禽定位、溯源的一套設備。其中包含固定在家禽腳上的腳環，現有的腳環僅能用于定位，無法使其與各種智能硬件進行相互結合，導致目前智能化養殖仍然處于相對較低的水準。

在家禽腳環防偽溯源方面，目前市場上多為可拆卸式的腳環，還有少數商家在出廠后才臨時安放腳環，如此做法降低了養殖成本，但卻是欺騙消費者的行為，并沒有起到溯源的作用。

因此，對于本領域的技術人員來說，如何設計一種能夠真實記錄家禽生長環境，真正起到方便溯源的腳環，是目前需要解決的技術問題。

技術實現要素：

本發明提供一種生物智能腳環，無法被破壞，真實記錄家禽生長環境，真正起到追根溯源的目的，具體方案如下：

一種生物智能腳環，包括相互固定為一體的戒環與戒托，所述戒環與家禽的腳脛部尺寸配合并套裝限位，所述戒托內密封設置射頻芯片。

可選地，所述戒托上設置觀察口，并通過透明的防塵蓋將所述觀察口密封；所述戒托內還包含展示卡，所述展示卡的表面印刷所述射頻芯片的展示信息；所述展示卡位于靠近所述防塵蓋的一側。

可選地，所述展示卡上的展示信息包括二維碼和數字編碼。

可選地，所述防塵蓋為塑料片，通過超聲波焊接的方式與所述戒托密封連接。

可選地，所述戒環上貫通開設戒環孔，綁帶穿過所述戒環孔并能夠將所述戒環綁定在家禽的腳脛部。

可選地，所述戒環呈貫通的筒形，所述戒托呈底部封閉的筒形。

可選地，所述戒環與所述戒托的中心軸線相互垂直固定。

可選地，所述戒環與所述戒托注塑一體成型。

可選地，所述戒環的內徑尺寸范圍為1.2～2cm。

本發明提供了一種生物智能腳環，包括戒環、戒托和射頻芯片，戒環和戒托相互固定為一體式結構，兩者無法相互拆卸，從安裝時起始終跟隨家禽始終，無法隨意拆除。戒環與家禽的腳脛部尺寸配合，套裝限位在家禽的腳脛部上，為了能夠隨時監控特定家禽的生長狀態，在戒托內密封設置射頻芯片。射頻芯片與養殖場中的識別收發裝置相互配合，家禽進出籠舍等環境的信息可以被系統準確識別記錄，可以為消費者提供準確的家禽生長信息。能夠真實記錄家禽生長環境，真正起到追根溯源的目的。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明提供的生物智能腳環各部件的爆炸結構圖；

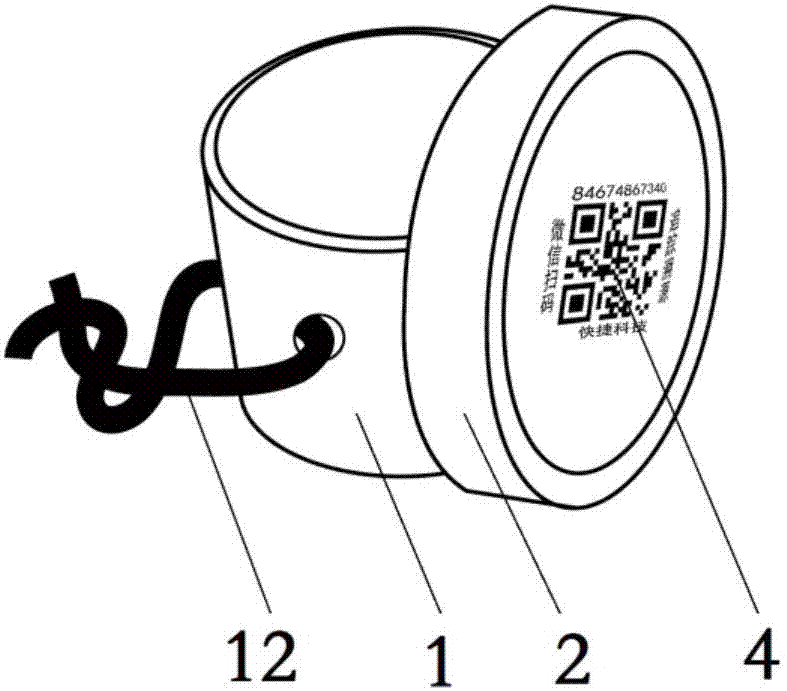

圖2為本發明提供的生物智能腳環各部件的整體結構圖；

圖3為成年家禽綁定生物智能腳環的示意圖；

圖4a為年幼家禽腳脛上綁定生物智能腳環；

圖4b為年幼家禽腳脛上綁定生物智能腳環的局部放大圖；

圖5a為本發明提供的生物智能腳環一個角度的軸測圖；

圖5b為本發明提供的生物智能腳環一個角度的軸測圖；

圖5c為本發明提供的生物智能腳環一個角度的軸測圖；

圖5d為本發明提供的生物智能腳環一個角度的軸測圖；

圖5e為本發明提供的生物智能腳環一個角度的軸測圖。

其中包括：

戒環1、戒環孔11、綁帶12、戒托2、射頻芯片3、展示卡4、防塵蓋5。

具體實施方式

本發明的核心在于提供一種生物智能腳環，無法被正常解除，只能通過暴力解除，解除后將無法回收利用，真實記錄家禽生長環境，真正起到追根溯源的目的。

為了使本領域的技術人員更好地理解本發明的技術方案，下面將結合附圖及具體的實施方式，對本申請的生物智能腳環進行詳細的介紹說明。

如圖1和圖2所示，分別為本發明提供的生物智能腳環各部件的爆炸結構圖以及裝配完成后的整體結構圖。圖3為成年家禽綁定生物智能腳環的示意圖，圖中a表示本發明提供的生物智能腳環。

該腳環包括戒環1、戒托2、射頻芯片3等部件，其中戒環1和戒托2相互固定為一個整體，戒環1與家禽的腳脛部尺寸配合，用于套裝在家禽的腳脛部實現限位。由于家禽的腳趾尺寸大于腳脛部的尺寸，當家禽成長到一定的體型后與戒環1的內徑尺寸相互匹配，就無法從腳脛上滑落，始終保持限位。為了能夠準確地識別出某一特定家禽，本發明在戒托2內密封設置射頻芯片3，也即rfid芯片，戒托2為一盒狀的空間，其內部能夠容納相應尺寸的物體。

當攜帶有射頻芯片3的家禽經過養殖場中的識別收發裝置時，識別收發裝置通過射頻芯片3識別出某一具體的家禽，例如，可在禽舍的進出口設置識別收發裝置，可以準確地掌握每個家禽每次的進出記錄。另外，還可將射頻芯片3與其他裝置相互配合使用，例如在禽舍的進出口處設置體重秤，當某一家禽出入時記錄體重秤的數據并保存在系統中，以持續記錄家禽的生長情況，實現精準記錄。另外，還可設置攝像頭，當家禽進出禽舍時觸發攝像機，對此時的家禽進行拍照或錄像，保存此時的影像信息。當然，還可以與其他的設備進行結合，以更為全面地監測家禽的生長狀態，包括家禽自身的健康信息以及其所生長的環境信息。

當養殖場使用了包含本發明提供的生物智能腳環構成的系統后，即可將攝像頭、自動秤、自動捕捉籠、rfid感應器以及電腦中控系統結合在一起，形成一個智能化養殖體系，實現對家禽的實時定位、跟隨式拍攝、自動抓捕、自動稱重等內容。

在上述方案的基礎上，為了便于消費者查看系統中所記錄的家禽生長信息，在戒托2上設置觀察口，并通過透明的防塵蓋5將觀察口密封。戒托2內還包含展示卡4，展示卡4的表面印刷射頻芯片3的展示信息，并且展示卡4位于靠近防塵蓋5的一側。

射頻芯片3和展示卡被均密封在戒托2內，因戒環1與戒托2保持相互固定，因此無法拆除，伴隨家禽始終，消費者在選購時可以通過展示卡4上的信息進行查詢，找到系統中記錄的家禽生長記錄，從而決定是否購買，可以讓消費者購買時明白放心。

為了方便查詢，展示卡4上的展示信息包括二維碼和數字編碼，消費者可以使手機等智能設備隨時聯網查詢。掃描二維碼直接進入查詢網站，并自動得到當前對應的家禽生長數據，包含體重記錄以及生長環境的記錄等信息。

具體地，為方便生產，防塵蓋5為透明塑料片，通過超聲波焊接的方式與戒托2密封連接，可以達到更佳的防水、防塵效果。當然，可以采用其他的材料制成，只要能夠透光且能夠保持密封均可。

在上述任一技術方案及其相互組合的基礎上，戒環1上貫通開設戒環孔11，綁帶12穿過戒環孔12并能夠將戒環1綁定在家禽的腳脛部。如圖4a和圖4b所示，分別表示年幼家禽腳脛上綁定生物智能腳環及局部放大圖，圖4b中b表示家禽幼苗的腳脛部，由于年幼家禽腳徑部的尺寸較細，無法起到限位支撐的作用，因此為了能夠使生物智能腳環固定在腳脛部不下滑，額外設置了綁帶12。如圖5a至圖5e所示，分別為本發明提供的生物智能腳環在各個不同角度的軸測圖。

在戒環1上開設兩個距離較近的通孔，兩個通孔的水平高度相同，使綁繩可以分別穿過兩個通孔并與幼苗的腳脛部進行綁定即可，待生長到合適的尺寸后戒環1無法滑落就可以去除綁帶12，僅通過戒環1限定。

為了避免對家禽造成傷害，戒環1呈貫通的圓筒形，戒托2呈底部封閉的圓筒形，外表平滑，不形成凸起的棱角。當然，除了圓筒形，戒環1和/或戒托2還可為橢圓形、方形、三角形等。

戒環1與戒托2的中心軸線相互垂直固定，在限位時戒環1的軸線與雞的腳脛部保持豎直，戒托2的軸線呈水平，射頻芯片3朝向側面，可以提高射頻芯片3的識別率。

戒環1與戒托2為塑料材質，制造時一體注塑成型，可以采用鑄造或者鍛造等各種形式。

具體地，戒環1的內徑尺寸范圍為1.2～2cm，可以設置為幾種不同的規格，從而適用于不同品種的家禽。

本生物智能腳環需在家禽幼苗時期套于腳脛部，由于本裝置的內徑設計是根據家禽腳脛與腳掌特點設計，所以一旦幼苗帶上本裝置后，將終生無法被摘除(被破壞的情況下除外)。本裝置將伴隨家禽的一生，記錄家禽的生長記錄，實現真正的溯源。

本生物智能腳環采用了rfid芯片與二維碼相結合的方式，rfid芯片更方便養殖場的智能化管理，二維碼更方便與用于進行互動，用戶掃描二維碼后可在線查看家禽的生長記錄，甚至可以查看到該家禽精確到每一天的生長視頻，這使得智能養殖在用戶體驗上進行了巨大的提升。并且，配合其他途徑的宣傳，用戶可在購買家禽之前就能通過手機遠程查看到自己想要購買的家禽的生長環境、生長數據、生長圖譜等內容。

通過本生物智能腳環，從防偽、溯源到實時監控、自動拍照、自動稱重，在相應系統的支持下，使得智能化養殖得以實現。

對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本發明。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理，可以在不脫離本發明的精神或范圍的情況下，在其它實施例中實現。因此，本發明將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
