本發明屬于農業機械領域技術領域，具體涉及一種適宜南方稻板田免耕油菜雙行開溝機。

背景技術：

油菜是我國具有傳統優勢的重要油料作物和產油效率最高的油料作物之一，其種植面積和總產量均占油料作物的首位，長江流域稻田油菜區是我國油菜生產的主要區域，該區域的油菜種植主要是免耕直播。稻田油菜免耕直播是油菜種植的輕型栽培技術，該技術在南方油菜種植區得到大面積推廣。油菜免耕直播必須進行開溝，目前國內油菜開溝機大多是單行開溝，大部分與手扶拖拉機配套，作業效率低，少有與大型拖拉機配套的油菜免耕開溝機，單行開溝不但浪費動力，且在拖拉機作業過程中會把油菜生長區域壓實,不利于油菜生長；一種與大中功率輪式拖拉機配套使用，具有雙行開溝、機動性好、溝型規范、拋土均勻等優點適宜南方稻板田免耕油菜雙行開溝機，同時可用于其它農業生產開溝作業，是目前需研究的方向。

技術實現要素：

本發明為解決上述技術問題，提供一種適宜南方稻板田免耕油菜雙行開溝機，可根據南方稻板田油菜種植特點進行一次性開雙行溝，開溝時溝內干凈，溝型整齊，覆土均勻，不但節省了動力，更大大提高工作效率。

為了解決本發明的技術問題，本發明是通過以下技術方案實現的：一種適宜南方稻板田免耕油菜雙行開溝機，包括一對開溝器1、滾筒軸2和固定支架3，所述開溝器1固定在滾筒軸2兩端，在固定支架3上設有變速箱4，所述變速箱4驅動所述滾筒軸2轉動，所述固定支架3設有懸掛架10；所述開溝器1上設有刀盤5，所述刀盤5固定在所述滾筒軸2上，所述刀盤5隨所述滾筒軸2轉動；所述刀盤5邊沿布置開溝刀6，所述刀盤5左右兩側各直立安裝一對切壁刀7；所述固定支架3兩端各設有一弧形擋土板8，所述弧形擋土板8固定在所述開溝器刀盤5正上方，所述弧形擋土板8下方設有開溝鏟9。

優選地，所述弧形擋土板8為v型，所述v型的夾角為80°～90°。

優選地，所述一對開溝器1之間的距離為100cm～150cm。

優選地，所述開溝器1的開溝寬度為15cm～25cm。

優選地，所述刀盤5上布置10對開溝刀6。

優選地，所述刀盤5上對稱布置1對切壁刀7。

優選地，所述開溝鏟9與所述開溝刀6回轉面的間隙為1cm～1.5cm。

優選地，所述開溝鏟9最低點比刀盤5最低點低于0.5cm～1cm，所述開溝鏟9最高點與刀盤5圓心位置齊平。

優選地，所述一種適宜南方稻板田免耕油菜雙行開溝機通過懸掛架10與大型拖拉機連接。

優選地，所述變速箱4通過固定支架3與滾筒軸2共同固定。

與現有技術相比，本發明獲得的有益效果是：

本發明提供的一種適宜南方稻板田免耕油菜雙行開溝機，采用一對開溝器組成雙行開溝器，與傳統的單行開溝器相比，可以一次性開兩行溝，不但節省了拖拉機動力，更大幅度提高了工作效率。

本發明提供的一種適宜南方稻板田免耕油菜雙行開溝機，通過固定支架與大型拖拉機相連，動力足，不需要額外的部件，通用性強。

本發明提供的一種適宜南方稻板田免耕油菜雙行開溝機，設計了動力傳動裝置的固定裝置，通過增加一單獨的固定支架與滾筒軸同時固定，避免了利用單一滾筒軸和懸掛架固定造成了不穩定和開溝時帶來的卡土、壓土的問題，同時對揚起的較大顆粒產生碰撞，增加覆土效果。

本發明提供的一種適宜南方稻板田免耕油菜雙行開溝機，機器采用后置式開溝方式設計圓盤式開溝部件，可以一次完成開溝、翻土、碎土、覆土等工序，減少了工序，提高了效率。

本發明提供的一種適宜南方稻板田免耕油菜雙行開溝機，兩開溝器間距離與大型拖拉機輪距等寬，解決了拖拉機輪胎會壓實已耕地面的缺點。

本發明提供的一種適宜南方稻板田免耕油菜雙行開溝機，每個開溝器布置10對開溝刀和1對切壁刀，開溝器結構簡單，增強了入土能力，降低了土壤擾動，開出的溝型符合油菜栽培的農藝要求。

本發明提供的一種適宜南方稻板田免耕油菜雙行開溝機，開溝鏟最低點比刀盤最低點低，保證能將溝內的土壤拋干凈，水平最高點基本與刀盤圓心位置平齊，提高了土壤拋擲高度，延長了拋土行程，保證了拋土寬度。

本發明提供的一種適宜南方稻板田免耕油菜雙行開溝機，增加了弧形擋土板，不但減少了塵土飛揚，更會將揚起的較大土壤顆粒碰再次產生碎土碰撞，最后落到兩邊的廂面上，完成部分的覆土功能。

附圖說明

圖1為一種適宜南方稻板田免耕油菜雙行開溝機結構示意圖。

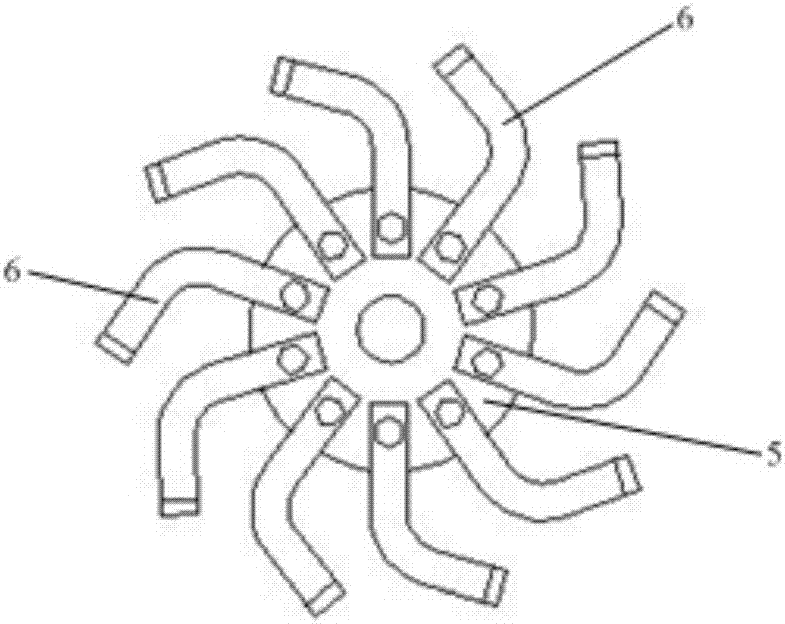

圖2為開溝刀布置示意圖。

圖3為切壁刀結構示意圖。

附圖標記：1、開溝器；2、滾筒軸；3、固定支架；4、變速箱；5、刀盤；6、開溝刀；7、切壁刀；8、弧形擋土板；9、開溝鏟；10、懸掛架。

具體實施方式

下面結合附圖，對實施例進行詳細說明。

參見附圖1至附圖3，一種適宜南方稻板田免耕油菜雙行開溝機，包括一對開溝器1、滾筒軸2和固定支架3，所述開溝器1固定在滾筒軸2兩端，在固定支架3上設有變速箱4，所述變速箱4驅動所述滾筒軸2轉動，所述固定支架3設有懸掛架10；所述開溝器1上設有刀盤5，所述刀盤5固定在所述滾筒軸2上，所述刀盤5隨所述滾筒軸2轉動；所述刀盤5邊沿布置開溝刀6，所述刀盤5左右兩側各直立安裝一對切壁刀7；所述固定支架3兩端各設有一弧形擋土板8，不但減少了塵土飛揚，更會將揚起的較大土壤顆粒碰再次產生碎土碰撞，最后落到兩邊的廂面上，完成部分的覆土功能。所述弧形擋土板8固定在所述開溝器刀盤5正上方，所述弧形擋土板8下方設有開溝鏟9。

進一步地，所述弧形擋土板8為v型，所述v型的夾角為80°～90°，利于土壤橫向拋土和覆土。

進一步地，所述一對開溝器1之間的距離為100cm～150cm，所述一對開溝器1距離與大型拖拉機輪距等寬，解決了拖拉機輪胎會壓實已耕地面的缺點。

進一步地，所述開溝器1的開溝寬度為15cm～25cm。

進一步地，所述刀盤5上布置10對開溝刀6。

進一步地，所述刀盤5上對稱布置1對切壁刀7。

進一步地，所述開溝鏟9與所述開溝刀6回轉面的間隙為1cm～1.5cm。

進一步地，所述開溝鏟9最低點比刀盤5最低點低于0.5cm～1cm，保證能將溝內的土壤拋干凈；所述開溝鏟9最高點與刀盤5圓心位置齊平，提高了土壤拋擲高度，延長了拋土行程，保證了拋土寬度。

進一步地，所述一種適宜南方稻板田免耕油菜雙行開溝機通過懸掛架10與大型拖拉機連接，提高了機器的通用性，節約了拖拉機動力。

進一步地，所述變速箱4通過固定支架3與滾筒軸2共同固定，避免了利用單一滾筒軸和懸掛家固定造成了不穩定和開溝時帶來的卡土、壓土的問題，同時對揚起的較大顆粒再次產生碰撞，增加覆土效果。。

進一步地，所述一種適宜南方稻板田免耕油菜雙行開溝機旋耕拋土模式為正轉旋耕拋土模式，提高了開溝質量和拖拉機的附著性能。

一種適宜南方稻板田免耕油菜雙行開溝機基本工作原理：拖拉機動力傳遞到開溝機的變速箱4，變速箱4帶動滾筒軸2，利用滾筒軸2帶動兩側刀盤5順銑，即開溝切削方向與驅動輪旋轉方向一致。開溝刀6切削土壤將其后拋并一次破碎，當切削土壤落到后置的開溝鏟9上時，會再次碰到尾隨而至的開溝刀6。在土壤自身重力、離心慣性力、摩擦力、科氏力、支撐力等作用下沿正切刃刀面相對滑移，加上刀盤5的牽連運動以及車身的前移牽連運動合成，最終朝溝兩邊的前方和橫向向上拋送，拋送的過程中一部分較大的土壤顆粒碰撞到刀盤5正上方的弧形擋土板8和中間固定變速箱4的固定支架3，產生了三次碎土碰撞，最后落到兩邊的廂面上，完成了開溝切土、拋土、碎土、翻土等一系列工作過程。為保證開出的溝底平整、溝面整齊等，每個開溝器1布置了10對開溝刀6和1對切壁刀7，在刀盤5兩側各一個開溝面，增加了開溝的寬度和碎土的效果；為了保證覆土的均勻性，不同的開溝面上布置不同數量的開溝刀6，在刀盤5外側兩邊的開溝面上各設置了8對開溝刀6，不但增加了開溝的速度和深度，還會完成離溝較遠處的拋土工作，在刀盤5中間開溝面處設置了2對開溝刀6，完成離溝近處拋土工作，該設計保證了離溝邊較遠處覆土量接近于溝邊的覆土量，達到廂面覆土厚度一致；為使得開出的溝型整齊，在刀盤5兩側各加裝1對切壁刀7，固定在滾筒軸2上，以利于開出的溝壁光潔成型。

以上列舉的僅是本發明的具體實施例之一。顯然，本發明不限于以上實施例，還可以有許多類似的改形。本領域的普通技術人員能從本發明公開的內容直接導出或聯想到的所有變形，均應認為是本發明所要保護的范圍。
