本發明涉及農業裝置領域，具體而言，涉及一種取蜜裝置以及蜂蜜收集裝置。

背景技術：

蜜蜂(bee/honeybee)在昆蟲分類學上屬于膜翅目、細腰亞目、針尾部、蜜蜂總科、蜜蜂科昆蟲的統稱，是膜翅目重要的類群。

蜜蜂是一種群居性的飛行昆蟲，以種群為單位進行繁殖和生活。蜜蜂是對人類社會和自然界具有重要影響力的生物，它不僅能為人類提供美味可口、營養豐富的蜂蜜產品，還能夠在采蜜過程中對花朵進行授粉，使得農作物和各種植物能夠進行繁殖，保持物種的多樣性，維護生態平衡。

世界上76％的糧食作物和84％的植物依靠它們傳授花粉。蜜蜂數量影響著糧食作物、水果、堅果和鮮花的產量。

傳統養蜂人通過低效率的人工取蜜方式收集蜂蜜，其首先需要將附著于巢脾的蜜蜂驅趕，其次將蜂巢上的蜂蠟處理干凈，最終對蜂蜜進行收集。對于現代社會而言，這種低效率的人工取蜜方式意味著高勞動、高成本、低收益。

技術實現要素：

本發明的第一個目的在于提供一種取蜜裝置，通過取蜜裝置，使得養蜂人能高效率的將蜂巢中的蜂蜜收集起來，其提高了取蜜效率、降低了勞動成本，從而提高了養蜂人的經濟收益。

本發明的第二個目的在于提供一種蜂蜜收集裝置，通過蜂蜜收集裝置，使得養蜂人能高效率的將蜂巢中的蜂蜜收集儲存起來，其提高了取蜜效率、降低了勞動成本，從而提高了養蜂人的經濟收益。

本發明的實施例是這樣實現的：

一種取蜜裝置，取蜜裝置包括取蜜基殼、取蜜結構、刮蠟部以及驅蜂部；取蜜基殼具有相對的第一端和第二端，第一端封閉，第二端開放，取蜜基殼的第一端的端面和取蜜基殼的周壁共同限定容納空間；驅蜂部位于容納空間中，設置于取蜜基殼的內壁表面；取蜜結構可轉動地設置于容納空間中；取蜜結構具有容納巢脾的取蜜空腔；刮蠟部設置于取蜜空腔中。

發明人發現：傳統養蜂人通過低效率的人工取蜜方式收集蜂蜜，其首先需要將附著于巢脾的蜜蜂驅趕，其次將蜂巢上的蜂蠟處理干凈，最終對蜂蜜進行收集。對于現代社會而言，這種低效率的人工取蜜方式意味著高勞動、高成本、低收益。

發明人設計了上述取蜜裝置，取蜜裝置包括取蜜基殼、取蜜結構、刮蠟部以及驅蜂部。取蜜基殼為一端開放的半封閉筒體，其具有支撐取蜜結構、收集蜂蜜的的作用；取蜜基殼的周壁限定了容納空間，容納空間用于容納取蜜結構和容納蜂蜜；取蜜結構可轉動地設置于容納空間中。養蜂人需要取蜜的時候，將蜂箱中的巢脾取出，將巢脾置入取蜜結構的容納巢脾的取蜜空腔中，在其置入過程中，位于取蜜基殼限定的容納空間的驅蜂部開始工作，驅蜂部將驅趕附著于巢脾上的蜜蜂，避免在取蜜的過程中傷害蜜蜂以及避免蜜蜂污染了收集起來的蜂蜜。同時，在巢脾置入取蜜空腔中時，位于取蜜空腔內的刮蠟部工作，隨著巢脾的置入，刮蠟部刮除巢脾表面的蜂蠟。最終，通過轉動取蜜結構，使得巢脾在取蜜結構高速的離心轉動下，離心脫離處位于蜂巢中的蜂蜜，蜂蜜隨著取蜜基殼的內壁順流至取第一端。通過取蜜裝置，使得養蜂人能高效率的將蜂巢中的蜂蜜收集起來，其提高了取蜜效率、降低了勞動成本，從而提高了養蜂人的經濟收益。

在本發明的一種實施例中：

取蜜結構包括轉動軸、活動固定架以及巢脾容納框；轉動軸具有相對的第一轉動端和第二轉動端；活動固定架架設于第二端；第一轉動端可轉動地與第一端的端面連接，第二轉動端可轉動地與活動固定架連接；巢脾容納框位于第一端與活動固定架之間，并與轉動軸的桿體連接；巢脾容納框具有容納巢脾的取蜜空腔。

在本發明的一種實施例中：

取蜜結構還包括驅動裝置，驅動裝置與轉動軸傳動連接。

在本發明的一種實施例中：

刮蠟部設置于巢脾容納框的內壁表面并靠近第一端。

在本發明的一種實施例中：

刮蠟部為刮蠟片，刮蠟片傾斜設置于巢脾容納框的內壁表面；

刮蠟片的一端與巢脾容納框的連接并遠離第一端，刮蠟片的另一端靠近第一端；刮蠟片與巢脾容納框共同限定蜂蠟容納空間。

在本發明的一種實施例中：

驅蜂部為驅蜂毛刷，驅蜂毛刷設置于取蜜基殼的周壁內表面，驅蜂毛刷填充取蜜基殼的周壁與取蜜結構之間的間隙。

在本發明的一種實施例中：

驅蜂部包括驅蜂排風部以及送風裝置；驅蜂排風部設置于取蜜基殼的內壁表面，驅蜂排風部的排風口向第二端的方向上開放；送風裝置的送風部與驅蜂排風部連通。

在本發明的一種實施例中：

多個驅蜂排風部均勻設置于取蜜基殼的內壁表面。

在本發明的一種實施例中：

取蜜裝置還包括過濾網，過濾網設置于容納空間中，并位于第一端與取蜜結構之間。

一種蜂蜜收集裝置，蜂蜜收集裝置包括儲蜜裝置與上述任意一項的取蜜裝置；

儲蜜裝置與第一端的端面連接，儲蜜裝置的內部形成儲蜜空間，儲蜜空間與容納空間連通。

本發明的技術方案至少具有如下有益效果：

本發明提供的一種取蜜裝置，通過取蜜裝置，使得養蜂人能高效率的將蜂巢中的蜂蜜收集起來，其提高了取蜜效率、降低了勞動成本，從而提高了養蜂人的經濟收益。

本發明提供一種蜂蜜收集裝置，通過蜂蜜收集裝置，使得養蜂人能高效率的將蜂巢中的蜂蜜收集儲存起來，其提高了取蜜效率、降低了勞動成本，從而提高了養蜂人的經濟收益。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1為本發明實施例1中取蜜裝置的結構示意圖；

圖2為本發明實施例1中取蜜基殼的結構示意圖；

圖3為本發明實施例1中取蜜結構的結構示意圖；

圖4為本發明實施例1中刮蠟部的結構示意圖；

圖5為本發明實施例2中取蜜裝置的結構示意圖；

圖6為本發明實施例3中取蜜裝置的結構示意圖。

圖標：10-取蜜裝置；20-取蜜裝置；21-驅動裝置；30-取蜜裝置；31-驅蜂部；50-蜂蠟容納空間；80-取蜜空腔；90-容納空間；100-取蜜基殼；101-第一端；102-第二端；110-取蜜結構；111-轉動軸；112-活動固定架；113-巢脾容納框；120-刮蠟部；130-驅蜂部；310-驅蜂排風部；320-送風裝置；321-送風部；1110-第一轉動端；1111-第二轉動端。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本發明實施例的組件可以以各種不同的配置來布置和設計。

因此，以下對在附圖中提供的本發明的實施例的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步定義和解釋。

在本發明的描述中，需要說明的是，術語“內”、“下”等指示的方位或位置關系為基于附圖所示的方位或位置關系，或者是該發明產品使用時慣常擺放的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”等僅用于區分描述，而不能理解為指示或暗示相對重要性。

在本發明的描述中，還需要說明的是，除非另有明確的規定和限定，術語“設置”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，可以是直接相連，也可以通過中間媒介間接相連，可以是兩塊元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

實施例1

請參考圖1，圖1示出了實施例1中提供的取蜜裝置10的具體結構。

取蜜裝置10旨在解決傳統養蜂人通過人工取蜜方式收集蜂蜜的高勞動、高成本、低收益的問題。

請參考圖1，取蜜裝置10包括取蜜基殼100、取蜜結構110、刮蠟部120以及驅蜂部130。

其中，取蜜結構110可轉動地設置于取蜜基殼100內。

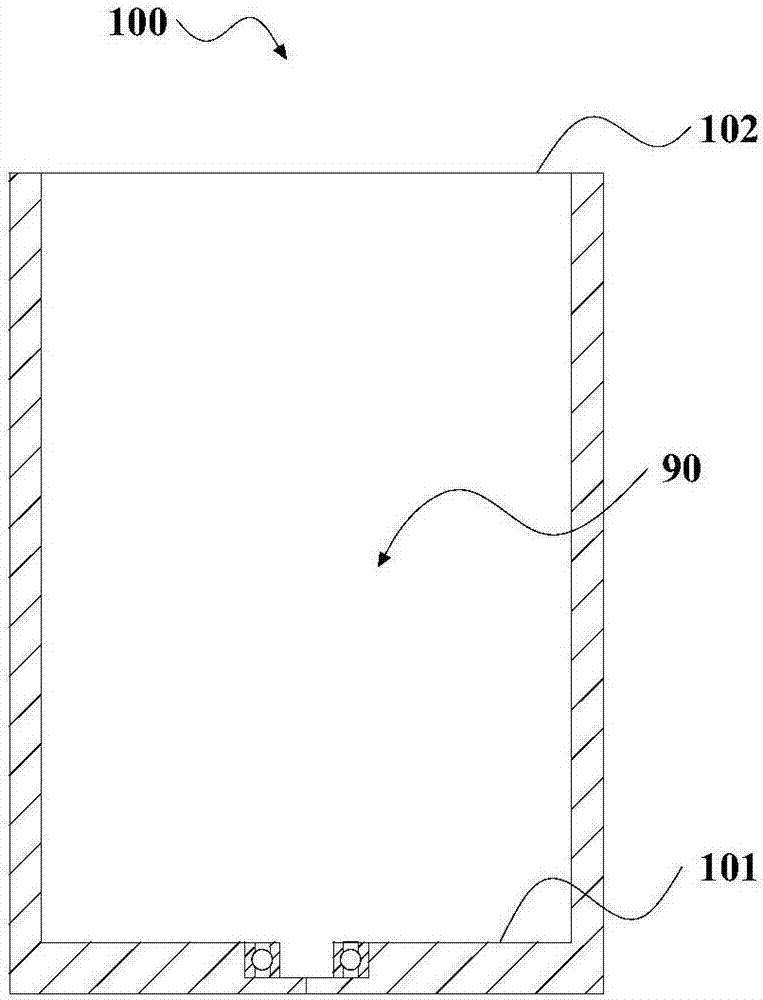

請參考圖2，圖2示出了本實施例提供的取蜜基殼100的具體結構。

取蜜基殼100具有相對的第一端101和第二端102，第一端101封閉，第二端102開放，取蜜基殼100的第一端101的端面和取蜜基殼100的周壁共同限定容納空間90。

容納空間90具有支撐取蜜結構110的作用，同時也具有收集蜂蜜、容納蜂蜜的作用。

請參考圖3，圖3示出了本實施例提供的取蜜結構110的具體結構。

取蜜結構110包括轉動軸111、活動固定架112以及巢脾容納框113。

轉動軸111具有相對的第一轉動端1110和第二轉動端1111。活動固定架112用于架設于第二端102，請參見圖1。

第一轉動端1110可轉動地與第一端101的端面連接，第二轉動端1111可轉動地與活動固定架112連接，具體地活動固定架112的架體上開設有通孔，其孔內安裝有軸承，第二轉動端1111與之配合，第一端101的端面同樣設置有軸承，第一轉動端1110與之配合。

巢脾容納框113作為容納巢脾的容器，其位于第一端101與活動固定架112之間，并與轉動軸111的桿體連接。具體地，其運動軌跡跟隨轉動軸111，以轉動軸111為軸線，繞其作離心旋轉。

巢脾容納框113具有容納巢脾的取蜜空腔80。

請參考圖4，圖4示出了本實施例提供的刮蠟部120的具體結構。

刮蠟部120用于刮除巢脾表面，即，蜂巢表面其保護作用的蜂蠟。

刮蠟部120設置于巢脾容納框113的內壁表面并靠近第一端101。其作用在于：在巢脾置入巢脾容納框113的取蜜空腔80的同時，具體地，巢脾置入巢脾容納框113時，巢脾的表面與刮蠟部120進行接觸，使得刮蠟部120刮除其表面的蜂蠟。

進一步的，刮蠟部120為刮蠟片，刮蠟片傾斜設置于巢脾容納框113的內壁表面。刮蠟片的一端與巢脾容納框113的連接并遠離第一端101，刮蠟片的另一端靠近第一端101。

刮蠟片與巢脾容納框113共同限定蜂蠟容納空間50。蜂蠟容納空間50用于收集刮除下來的蜂蠟，避免蜂蠟污染蜂蜜。

請重新參考圖1，驅蜂部130位于容納空間90中，設置于取蜜基殼100的內壁表面。驅蜂部130驅蜂毛刷，驅蜂毛刷設置于取蜜基殼100的周壁內表面，驅蜂毛刷填充取蜜基殼100的周壁與取蜜結構110之間的間隙。

在巢脾隨著置入巢脾容納框113進入容納空間90時，位于取蜜基殼100的周壁與取蜜結構110之間的驅蜂毛刷將附著于巢脾表面的蜜蜂刷出取蜜裝置10，避免蜜蜂的受傷以及污染蜂蜜。

發明人發現：傳統養蜂人通過低效率的人工取蜜方式收集蜂蜜，其首先需要將附著于巢脾的蜜蜂驅趕，其次將蜂巢上的蜂蠟處理干凈，最終對蜂蜜進行收集。對于現代社會而言，這種低效率的人工取蜜方式意味著高勞動、高成本、低收益。

發明人設計了上述取蜜裝置10，取蜜裝置10包括取蜜基殼100、取蜜結構110、刮蠟部120以及驅蜂部130。取蜜基殼100為一端開放的半封閉筒體，其具有支撐取蜜結構110、收集蜂蜜的的作用；取蜜基殼100的周壁限定了容納空間90，容納空間90用于容納取蜜結構110和容納蜂蜜；取蜜結構110可轉動地設置于容納空間90中。養蜂人需要取蜜的時候，將蜂箱中的巢脾取出，將巢脾置入取蜜結構110的容納巢脾的取蜜空腔80中，在其置入過程中，位于取蜜基殼100限定的容納空間90的驅蜂部130開始工作，驅蜂部130將驅趕附著于巢脾上的蜜蜂，避免在取蜜的過程中傷害蜜蜂以及避免蜜蜂污染了收集起來的蜂蜜。同時，在巢脾置入取蜜空腔80中時，位于取蜜空腔80內的刮蠟部120工作，隨著巢脾的置入，刮蠟部120刮除巢脾表面的蜂蠟。最終，通過轉動取蜜結構110，使得巢脾在取蜜結構110高速的離心轉動下，離心脫離出位于蜂巢中的蜂蜜，蜂蜜隨著取蜜基殼100的內壁順流至取第一端101。通過取蜜裝置10，使得養蜂人能高效率的將蜂巢中的蜂蜜收集起來，其提高了取蜜效率、降低了勞動成本，從而提高了養蜂人的經濟收益。

在其他具體實施方式中，為提高蜂蜜的純凈度，取蜜裝置10還可以包括過濾網，過濾網設置于容納空間90中，并位于第一端101與取蜜結構110之間。

本實施例還提供一種蜂蜜收集裝置，蜂蜜收集裝置包括儲蜜裝置與取蜜裝置10。儲蜜裝置為儲存蜂蜜的容器，其內部形成儲蜜空間。儲蜜裝置在本實施例中與第一端101的端面連接，并使得儲蜜空間連通容納空間90。具體地，在本實施例中，儲蜜裝置與取蜜裝置10可拆卸地連接。使得養蜂人方便收集儲存蜂蜜。

實施例2

為提高取蜜裝置10的工作效率，本實施例針對上述實施例中的取蜜裝置10提供一種取蜜裝置20。

請參考圖5，圖5示出了本實施例提供的取蜜裝置20的具體結構。

取蜜裝置20與取蜜裝置10大致相同，其不同之處在于：取蜜裝置20還包括驅動裝置21，驅動裝置21固定于活動固定架112上。

驅動裝置21的輸出軸與轉動軸111的第二轉動端1111傳動連接。啟動驅動裝置21，使得驅動裝置21帶動轉動軸111作旋轉運動，如此同時，巢脾容納框113作繞轉動軸111的離心轉動運動。

實施例3

請參考圖6，圖6示出了本實施例提供的取蜜裝置30的具體結構。

取蜜裝置30與上述實施例提供的取蜜裝置10大致相同，其不同之處在于取蜜裝置30中的驅蜂部31與取蜜裝置10中的驅蜂部130的差異，其詳細區別：

驅蜂部31包括驅蜂排風部310以及送風裝置320。驅蜂排風部310設置于取蜜基殼100的內壁表面，其排風口向第二端102的方向上開放。送風裝置320的送風部321與驅蜂排風部310連通。

具體地，送風裝置320為離心風機，其送風管道，即送風部321向驅蜂排風部310輸送氣流，從驅蜂排風部310排出的氣流向第二端102的方向上運動，使得附著于巢脾上是蜜蜂受到高速運動的、高強度的氣流沖擊，迫使蜜蜂脫離巢脾。

進一步的，為提高驅蜂效率，多個驅蜂排風部310均勻的設置于取蜜基殼100的內壁表面。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
