本發明涉及水利灌溉技術領域，具體為一種環保水利灌溉裝置。

背景技術：

在我國，水利資源非常豐富，有的河段落差非常大，但是沒有合理地利用，巨大的水利資源白白流走，造成巨大浪費，尤其在灌溉方面，現在大部分地區的水利灌溉還需要開挖渠道引水，而且每年要用大量的人工去清理渠道內的垃圾，造成不應有的浪費，水利資源沒有做到合理地利用，雖然少數地區也出現了一些水利灌溉裝置，但功能單一，比如沒有對雨水進行收集利用，從而不能充分節約水資源，且不能根據被灌溉種植物的體積來隨意改變噴頭間的距離，從而不能進行灌溉工作等。

技術實現要素：

本發明的目的在于提供一種環保水利灌溉裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種環保水利灌溉裝置，包括u型桿體、第一集水桶、車體和第二集水桶，所述u型桿體的內部固定有布水管，且u型桿體上均勻設有通孔，所述通孔內皆安裝有軟管，且軟管皆與布水管連通，所述u型桿體的外表面均勻套接有滑套，且滑套的底部皆安裝有第一連接桿，所述第一連接桿的底部通過鎖緊螺栓安裝有第二連接桿，且第二連接桿的底部安裝有三角旋轉架，所述三角旋轉架的底部安裝有噴頭，且噴頭與軟管的輸出端連接，所述u型桿體兩端的底部皆安裝有車體，且車體內部的底端固定有儲液箱，所述儲液箱一側的車體內部安裝有第二抽水泵，且第二抽水泵的輸入端通過導管與儲液箱連通，第二抽水泵的輸出端安裝有貫穿車體頂端并與布水管連接的第一通水管，所述儲液箱另一側的車體內部安裝有第一抽水泵，且第一抽水泵的輸入端安裝有第二通水管，第一抽水泵的輸出端安裝有出水管，所述儲液箱頂部的中央位置處焊接有攪拌箱，且攪拌箱的底部皆與儲液箱的頂端連通，所述攪拌箱內部的中間位置處豎向安裝有攪拌軸，且攪拌軸上皆均勻安裝有攪拌扇葉，所述攪拌箱頂部的中央位置處安裝有驅動電機，且驅動電機的輸出端與攪拌軸的上端連接，所述驅動電機兩側的攪拌箱頂部皆設有進藥口，所述攪拌箱的一側通過固定栓固定有第二集水桶，且第二集水桶的底部通過導管與攪拌箱連通，所述車體的頂端皆通過限位板固定有第一集水桶，且第一集水桶的底部延伸至車體的內部，所述第一集水桶的底部與第二集水桶的頂端連通，所述第二通水管遠離第一抽水泵的一端貫穿第一集水桶的側壁。

優選的，所述u型桿體的兩端皆設有螺紋接口。

優選的，所述第一集水桶底部與第二集水桶頂端連接處安裝有濾網。

優選的，所述車體的底部安裝有萬向輪，且萬向輪上安裝有制動裝置。

優選的，所述第一連接桿的側壁上設有等間距的限位孔。

與現有技術相比，本發明的突出的實質性特點和顯著的進步是：該種環保水利灌溉裝置通過在裝置底部安裝萬向輪，可在灌溉區域自由移動，不需要人工搬運，提高了工作效率，且通過安裝第一集水桶，使得在陰雨天氣能夠對雨水及時收集，節約了水資源，同時通過安裝第二集水桶、攪拌箱和儲液箱，使得收集的雨水以及從溝渠抽取的水能夠與農藥充分攪拌，不用人工對其進行攪拌，十分便利，通過在u型桿體上安裝滑套，從而能根據被灌溉種植物的體積來隨意改變噴頭間的距離實現對種植物的灌溉，通過在第二連接桿頂端固定鎖緊螺栓以及在第一連接桿側壁設有等間距的限位孔，在進行灌溉工作時，裝置能夠自由調節噴頭的高度實現對高低不一的種植物進行灌溉。

附圖說明

圖1為本發明的內部結構示意圖；

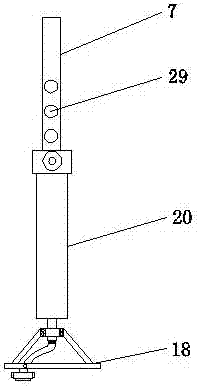

圖2為本發明的連接桿側視示意圖；

圖3為本發明的車體內部結構示意圖。

圖中：1-u型桿體；2-限位板；3-布水管；4-滑套；5-軟管；6-通孔；7-第一連接桿；8-鎖緊螺栓；9-第一集水桶；10-驅動電機；11-進藥口；12-固定栓；13-攪拌箱；14-第一抽水泵；15-儲液箱；16-車體；17-萬向輪；18-三角旋轉架；19-噴頭；20-第二連接桿；21-第二抽水泵；22-第一通水管；23-攪拌軸；24-攪拌扇葉；25-出水管；26-第二集水桶；27-第二通水管；28-濾網；29-限位孔。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例，基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供的一種實施例：一種環保水利灌溉裝置，包括u型桿體1、第一集水桶9、車體16和第二集水桶26，u型桿體1的兩端皆設有螺紋接口，便于與另一灌溉裝置連接，u型桿體1的內部固定有布水管3，且u型桿體1上均勻設有通孔6，通孔6內皆安裝有軟管5，且軟管5皆與布水管3連通，u型桿體1的外表面均勻套接有滑套4，且滑套4的底部皆安裝有第一連接桿7，第一連接桿7的側壁上設有等間距的限位孔29，可自由調節所需要噴灑的高度，第一連接桿7的底部通過鎖緊螺栓8安裝有第二連接桿20，且第二連接桿20的底部安裝有三角旋轉架18，三角旋轉架18的底部安裝有噴頭19，且噴頭19與軟管5的輸出端連接，u型桿體1兩端的底部皆安裝有車體16，車體16的底部安裝有萬向輪17，且萬向輪17上安裝有制動裝置，便于裝置自由移動，且車體16內部的底端固定有儲液箱15，儲液箱15一側的車體16內部安裝有第二抽水泵21，且第二抽水泵21的輸入端通過導管與儲液箱15連通，第二抽水泵21的輸出端安裝有貫穿車體16頂端并與布水管3連接的第一通水管22，儲液箱15另一側的車體16內部安裝有第一抽水泵14，且第一抽水泵14的輸入端安裝有第二通水管27，第一抽水泵14的輸出端安裝有出水管25，儲液箱15頂部的中央位置處焊接有攪拌箱13，且攪拌箱13的底部皆與儲液箱15的頂端連通，攪拌箱13內部的中間位置處豎向安裝有攪拌軸23，且攪拌軸23上皆均勻安裝有攪拌扇葉24，攪拌箱13頂部的中央位置處安裝有驅動電機10，驅動電機10的型號可為y90l-2，且驅動電機10的輸出端與攪拌軸23的上端連接，驅動電機10兩側的攪拌箱13頂部皆設有進藥口11，攪拌箱13的一側通過固定栓12固定有第二集水桶26，且第二集水桶26的底部通過導管與攪拌箱13連通，車體16的頂端皆通過限位板2固定有第一集水桶9，第一集水桶9底部與第二集水桶26頂端連接處安裝有濾網28，過濾掉收集的雨水和泵入的水中的雜質，防止雜質在第二集水桶26內堆積，且第一集水桶9的底部延伸至車體16的內部，第一集水桶9的底部與第二集水桶26的頂端連通，第二通水管27遠離第一抽水泵14的一端貫穿第一集水桶9的側壁。

具體使用方式：使用時，將灌溉裝置移至目標地點，接通電源，首先目測被灌溉區域的種植物的體積大小，通過移動滑套4調節好噴頭19間距離，同時通過將鎖緊螺栓8對準相應限位孔29位置并鎖緊來調節好噴頭19的高度，通過安裝的第一抽水泵14將溝渠里的水抽進第一集水桶9中，然后經濾網28過濾后的水流進攪拌箱13內，開啟驅動電機10，帶動在攪拌箱13內部安裝的攪拌扇葉24高速旋轉，將泵入的水與準備好的農藥進行攪拌混合，然后混合物流進儲液箱15，通過第二抽水泵21將儲液箱15內的混合物抽進布水管3內，且經過安裝的軟管5將混合物輸送到噴頭19處，經噴頭19噴灑對種植物進行灌溉，在陰雨天時，通過安裝的第一集水桶9對雨水進行收集并儲存，節約水資源。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
