本發明涉及一種農業生產設備，具體是一種防纏繞開溝器。

背景技術：

在農業生產播種時，不是所有的播種都是在平整的地面上，有的時候為了植物生產期進行農作物間種，在播種時地面上有別的植物或者秸稈，特別是在高茬播種時，普通的開溝器工作時，常常會被纏繞影響生產，影響生產以及作物質量。

技術實現要素：

本發明目的是提供一種高茬播種通過性好，不纏擁秸稈的防纏繞開溝器。

為了解決上述技術問題，本發明采用的技術方案是：

一種防纏繞開溝器，包括開溝器主體，所述開溝器主體包括設置器桿，所述器桿底部設置有開溝器，開溝器最前端設置有開溝入土尖；所述開溝器的上方設置有防纏轉管，防纏轉管與器桿平行，防纏轉管位于器桿前端，所述開溝器的上方設置有并列的兩個下種管；下種管正下方設置有分種器；所述分種器兩側均設置有側板，兩個側板對稱設置。

優選的，所述防纏轉管一端活動連接在開溝器上，另一端與垂直在器桿上的連接片活動連接。

優選的，所述下種管位于器桿后方，并且與器桿的夾角小于30°。

優選的，分種器與下種管下料口的距離不低于20mm。

優選的，所述側板本身呈圓弧狀，下端為圓弧過渡，并且向分種器方向彎折。

本發明的有益效果是：

本發明結構簡單，設計合理，開溝器上分種器設計成∧型，分種寬度為8-10mm，種子通過種管落到分種器上，入土分布均勻形成8mm左右的種帶。分種器兩側的護板后端設計成后收式，下端為圓弧過渡。這樣設計側板既能覆土掩種，又不會因覆土過多而打擁。分種器與開溝器桿的夾角不大于30°，這樣設計可以避免黏土落在分種器上因角度陡，而不會粘在分種器上，杜絕了堵種現象發生。

附圖說明

下面結合附圖和具體實施方式對本發明作進一步詳細的說明。

圖1為本發明防纏繞開溝器示意圖。

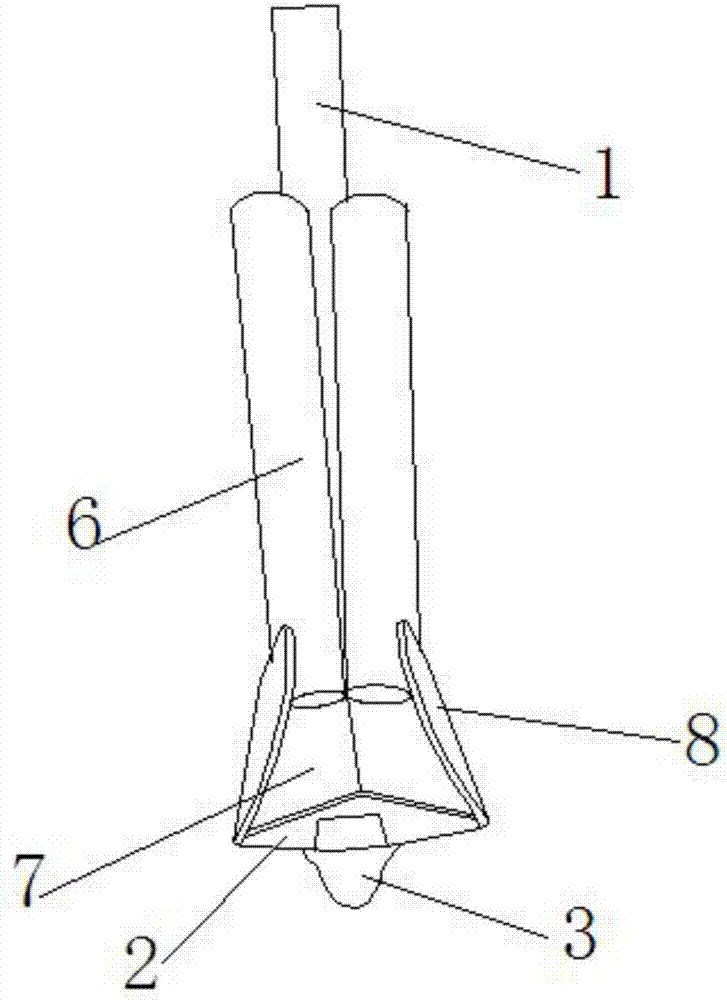

圖2為本發明防纏繞開溝器后視圖

其中，1-器桿，2-開溝器，3-開溝入土尖，4-防纏轉管，5-連接片，6-下種管，7-分種器，8-側板。

具體實施方式

以下結合附圖對本發明的實施例進行詳細說明，但是本發明可以由權利要求限定和覆蓋的多種不同方式實施。

如圖1所示，。

本發明公開一種防纏繞開溝器，包括開溝器主體，所述開溝器主體包括設置器桿1，所述器桿1底部設置有開溝器2，開溝器2制作成瘦窄圓弧靴式，開溝器2最前端設置有開溝入土尖3，開溝入土尖3位于開溝器2最前端的底部，開溝入土尖3為了方便破土而設計，可自由拆卸；所述開溝器2的上方設置有防纏轉管4，防纏轉管4與器桿1平行，防纏轉管4位于器桿1前端，防纏轉管4一端活動連接在開溝器2上，另一端與垂直在器桿1上的連接片5活動連接，基本采用常用的軸承或者轉軸等連接，保證防纏轉管4自由轉動。

所述開溝器2的上方設置有并列的兩個下種管6，下種管6正下方設置有分種器7；下種管6位于器桿1后方，并且與器桿1的夾角小于30°；這樣設計可以避免黏土落在分種器7上因角度陡，而不會粘在分種器7上，杜絕了堵種現象發生；

分種器7與下種管6的距離不低于20mm，可以使種子下落到分種器7上分布均勻落地；分種器7成倒扣的“v”型，分種器7將兩個下種管6落下的種子分開；

所述分種器7兩側均設置有側板8，所述側板8本身呈圓弧狀態，下端為圓弧過渡，并且向分種器7方向彎折，這樣設計側板8既能覆土掩種，又不會因覆土過多而打擁，造成機械工作停止。

以上所述的本發明實施方式，并不構成對本發明保護范圍的限定。任何在本發明的精神和原則之內所作的修改、等同替換和改進等，均應包含在本發明的權利要求保護范圍之內。

技術特征：

技術總結
本發明公開了一種防纏繞開溝器，包括開溝器主體，所述開溝器主體包括設置器桿，所述器桿底部設置有開溝器，開溝器最前端設置有開溝入土尖；所述開溝器的上方設置有防纏轉管，防纏轉管與器桿平行，防纏轉管位于器桿前端，所述開溝器的上方設置有并列的兩個下種管；下種管正下方設置有分種器；所述分種器兩側均設置有側板，兩個側板對稱設置。本發明結構簡單，設計合理，分種器兩側的護板后端設計成后收式，下端為圓弧過渡。這樣設計側板既能覆土掩種，又不會因覆土過多而打擁。分種器與開溝器桿的夾角不大于30°，這樣設計可以避免黏土落在分種器上因角度陡，而不會粘在分種器上，杜絕了堵種現象發生。

技術研發人員：丁純一;丁群
受保護的技術使用者：宿州市信德機械有限公司
技術研發日：2017.05.19
技術公布日：2017.08.01
