本發明涉及花卉培育領域，特別是指一種花卉培育裝置。

背景技術：

在無土栽培中，需要使用培養皿盛放營養液，培養皿需要進行定期清潔才能夠保證植物的正常進行，防止根系腐爛，現有的培育裝置中培養皿是直接放置在植物的下方，培養皿容易活動。

技術實現要素：

本發明提出一種花卉培育裝置，通過在營養液支撐板上設置固定結構，既保證了培養皿的穩定性，又能夠方便地更換營養液，保證植物的正常生長。

本發明的技術方案是這樣實現的：

一種花卉培育裝置，包括主支撐架，所述主支撐架上設置有植株放置板及營養液支撐板，所述植株放置板位于所述營養液支撐板上方，所述主支撐架頂部安裝有清水池，所述營養液支撐板上固定安裝有營養液培養皿。

進一步，所述清水池上安裝有閥門，所述閥門內安裝有流量感應器及流量控制器，所述流量感應器與所述流量控制器連接。

進一步，所述營養液支撐板上設置有多個放置底座，所述放置底座上安裝有固定結構，所述營養液培養皿通過所述固定結構可拆卸地固定于所述放置底座上。

進一步，所述植株放置板上設有多個植株放置孔；培育時將根部從上而下穿過所述植株放置孔，使植株根部浸沒在所述營養液培養皿中的營養液內。

進一步，所述主支撐架上安裝有濕度傳感器，所述濕度傳感器連接有噴霧器；當所述濕度傳感器感應到環境濕度小于系統濕度設定值時，所述噴霧器開始噴吐水霧，直到環境濕度達到系統濕度設定值。

進一步，所述營養液培養皿內安裝有溫度傳感器，所述溫度傳感器連接有風扇，所述風扇設于所述主支撐架上；當溫度傳感器感應到營養液培養皿的溫度大于系統設定的最高溫度時，所述風扇開始工作對環境溫度進行降溫。

更進一步，還包括自動控制系統，所述流量傳感器、流量控制器、濕度傳感器、噴霧器、溫度傳感器、風扇均與所述自動控制系統連接。

本發明通過在營養液支撐板上設置固定結構，既保證了培養皿的穩定性，又能夠方便地更換營養液，保證植物的正常生長。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明具體實施例中一種花卉培育裝置的立體結構示意圖；

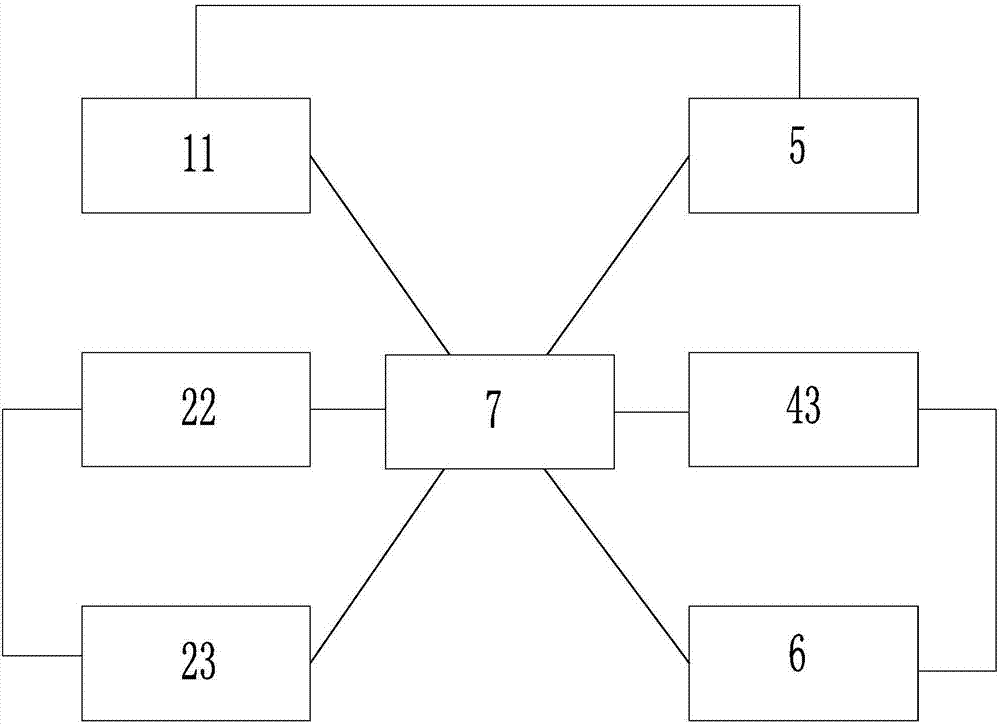

圖2為圖1所示的花卉培育裝置的自動控制系統與各個結構間的連接關系示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本發明的具體實施例中，見圖1～圖2，一種花卉培育裝置，包括：主支撐架1，主支撐架1上設置有植株放置板3及營養液支撐板4，植株放置板3位于營養液支撐板4上方，主支撐架1頂部安裝有清水池2，營養液支撐板4上固定安裝有營養液培養皿42。

在本發明的具體實施例中，見圖1～圖2，清水池2上安裝有閥門21，閥門21內安裝有流量感應器22及流量控制器23，流量感應器22與流量控制器23連接。

在本發明的具體實施例中，見圖1～圖2，營養液支撐板4上設置有多個放置底座41，放置底座41上安裝有固定結構，營養液培養皿42通過固定結構可拆卸地固定于所述放置底座41上。

在本發明的具體實施例中，見圖1～圖2，植株放置板3上設有多個植株放置孔31；培育時將根部從上而下穿過所述植株放置孔31，使植株根部浸沒在營養液培養皿42中的營養液內。

在本發明的具體實施例中，見圖1～圖2，主支撐架1上安裝有濕度傳感器11，濕度傳感器11連接有噴霧器5；當濕度傳感器11感應到環境濕度小于系統濕度設定值時，噴霧器5開始噴吐水霧，直到環境濕度達到系統濕度設定值。

在本發明的具體實施例中，見圖1～圖2，營養液培養皿42內安裝有溫度傳感器43，溫度傳感器43連接有風扇6，風扇6設于所述主支撐架1上；當溫度傳感器43感應到營養液培養皿42的溫度大于系統設定的最高溫度時，風扇6開始工作對環境溫度進行降溫。

在本發明的具體實施例中，見圖1～圖2，還包括自動控制系統7，流量傳感器22、流量控制器23、濕度傳感器11、噴霧器5、溫度傳感器43、風扇6均與自動控制系統7連接。

在本發明的具體實施例中，見圖1～圖2，本發明通過在營養液支撐板4上設置固定結構，既保證了營養液培養皿42的穩定性，又能夠方便地更換營養液，保證植物的正常生長。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明提出了一種花卉培育裝置，包括:主支撐架，所述主支撐架上設置有植株放置板及營養液支撐板，所述植株放置板位于所述營養液支撐板上方，所述主支撐架頂部安裝有清水池，所述營養液支撐板上固定安裝有營養液培養皿；本發明通過在營養液支撐板上設置固定結構，既保證了培養皿的穩定性，又能夠方便地更換營養液，保證植物的正常生長。

技術研發人員：范子輝
受保護的技術使用者：合肥市禾興生態養殖科技有限公司
技術研發日：2017.05.27
技術公布日：2017.09.05
