本發明涉及食用菌技術領域，具體為一種食用菌養殖用加濕器。

背景技術：

食用菌是指子實體碩大、可供食用的蕈菌，通稱為蘑菇，中國已知的食用菌有三百五十多種，其中多屬擔子菌亞門，常見的有：香菇、草菇、蘑菇、木耳、銀耳、猴頭、竹蓀、松口蘑、口蘑和牛肝菌等，其中有：羊肚菌、馬鞍菌、塊菌等，上述真菌分別生長在不同的地區、不同的生態環境中，在食用菌養殖的出菇房中，為了保證濕度，需要使用加濕器。

傳統的加濕器，加濕范圍有限，難以達到大范圍的加濕效果，降低了工作效率，延長了加濕器的持續工作時間，縮短了加濕器的使用壽命，增加成本的同時給使用者的使用帶來不便。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本發明提供了一種食用菌養殖用加濕器，解決了加濕器難以達到大范圍加濕效果的問題。

（二）技術方案

為實現以上目的，本發明通過以下技術方案予以實現：一種食用菌養殖用加濕器，包括底座，所述底座頂部的左側固定連接有水泵，且水泵的頂部固定連接有水箱，所述水箱內腔的底部固定連接有超聲波霧化器，所述水泵的入水口連通有入水管，且水泵的出水口通過出水管與水箱連通，所述水箱的頂部連通有導管，所述導管的右側連通有橫管，所述底座頂部的右側固定連接有固定桿，所述固定桿的左側固定連接有濕度傳感器，所述固定桿的右側固定連接有控制箱，且固定桿的頂端固定連接有保護板。

所述橫管包括管體，且管體內腔的頂部固定連接有渦輪風扇，所述管體的底部固定連接有連通管。

所述控制箱包括箱體，且箱體的內腔通過固定螺栓固定連接有電路板，所述電路板上分別固定連接有信號接收器、數據比較器、處理器和內存條，所述箱體內腔的底部固定連接有電源模塊，所述箱體的右側固定連接有控制面板。

所述處理器的輸入端分別與電源模塊、控制面板和信號接收器的輸出端電性連接，所述信號接收器的輸入端通過網關與控制終端的輸出端電性連接，所述處理器與內存條雙向連接，所述處理器的輸出端分別與數據比較器、渦輪風扇和超聲波霧化器的輸入端電性連接，所述數據比較器的輸出端通過反饋模塊與處理器的輸入端電性連接。

優選的，所述導管的頂端與保護板的底部固定連接。

優選的，所述底座的頂部固定連接有保護墊。

優選的，所述電路板上開設有散熱孔。

優選的，所述處理器的主頻率至少為2.2ghz。

（三）有益效果

本發明提供了一種食用菌養殖用加濕器。具備以下有益效果：該食用菌養殖用加濕器，通過橫管和控制箱的改良，以及超聲波霧化器和濕度傳感器的配合使用，增加了加濕器的加濕范圍，很好的達到了大范圍加濕的效果，提高了工作效率，縮短了加濕器的持續工作時間，延長了加濕器的使用壽命，降低成本的同時方便了使用者的使用。

附圖說明

圖1為本發明結構示意圖；

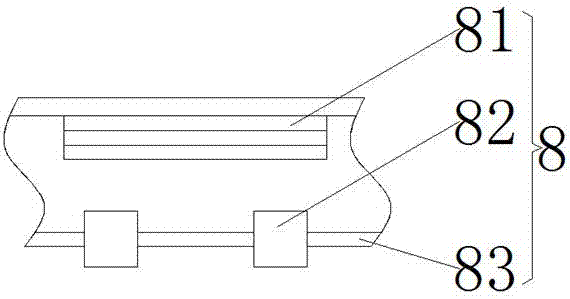

圖2為本發明橫管的結構示意圖；

圖3為本發明控制箱的結構示意圖；

圖4為本發明結構原理框圖。

圖中：1底座、2水泵、3水箱、4超聲波霧化器、5入水管、6出水管、7導管、8橫管、81渦輪風扇、82連通管、83管體、9控制箱、91信號接收器、92數據比較器、93處理器、94散熱孔、95控制面板、96內存條、97箱體、98電路板、99電源模塊、10固定桿、11濕度傳感器、12保護板、13保護墊、14網關、15控制終端、16反饋模塊。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，本發明提供一種技術方案：一種食用菌養殖用加濕器，包括底座1，底座1的頂部固定連接有保護墊13，保護墊13用于放置食用菌養殖裝置，底座1頂部的左側固定連接有水泵2，水泵2用于給水箱3內添加水分，且水泵2的頂部固定連接有水箱3，水箱3內腔的底部固定連接有超聲波霧化器4，超聲波霧化器4用于將水箱3內的水分霧化，水泵2的入水口連通有入水管5，且水泵2的出水口通過出水管6與水箱3連通，水箱3的頂部連通有導管7，導管7的頂端與保護板12的底部固定連接，導管7的右側連通有橫管8，底座1頂部的右側固定連接有固定桿10，固定桿10的左側固定連接有濕度傳感器11，固定桿10的右側固定連接有控制箱9，且固定桿10的頂端固定連接有保護板12。

橫管8包括管體83，且管體83內腔的頂部固定連接有渦輪風扇81，管體82的底部固定連接有連通管82。

控制箱9包括箱體97，且箱體97的內腔通過固定螺栓固定連接有電路板98，電路板98上開設有散熱孔94，電路板98上分別固定連接有信號接收器91、數據比較器92、處理器93和內存條96，處理器93的主頻率至少為2.2ghz，箱體97內腔的底部固定連接有電源模塊99，箱體97的右側固定連接有控制面板95，數據比較器92為為lm239型號數據比較器，信號接收器91為jf24d型號信號接收器，濕度傳感器11的型號為sth210。

處理器93的輸入端分別與電源模塊99、控制面板95和信號接收器91的輸出端電性連接，信號接收器91的輸入端通過網關14與控制終端15的輸出端電性連接，處理器93與內存條96雙向連接，處理器93的輸出端分別與數據比較器92、渦輪風扇81和超聲波霧化器4的輸入端電性連接，數據比較器92的輸出端通過反饋模塊16與處理器93的輸入端電性連接，電源模塊99為可充電鋰電池，延長了電池的使用壽命。

工作時，將入水管5與水源連通，將食用菌養殖裝置放置于保護墊13上，通過控制終端15或者控制面板95輸入設定濕度并控制水泵2工作（若不輸入設定濕度則使用默認濕度為設定濕度），處理器93將設定濕度存儲于內存條96內，濕度傳感器11將感應到的當前濕度傳送給數據比較器92，數據比較器92將當前濕度與設定濕度比較后將比較結果通過反饋模塊16傳輸給處理器93，若當前濕度低于設定濕度，則處理器93控制超聲波霧化器4和渦輪風扇81開始工作，同時在導管7和橫管8的共同作用下進行加濕操作，處理器93檢測超聲波霧化器4的持續工作時間并相應的控制水泵2進行加水操作。

綜上所述，該食用菌養殖用加濕器，通過橫管8和控制箱9的改良，以及超聲波霧化器4和濕度傳感器11的配合使用，增加了加濕器的加濕范圍，很好的達到了大范圍加濕的效果，提高了工作效率，縮短了加濕器的持續工作時間，延長了加濕器的使用壽命，降低成本的同時方便了使用者的使用。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個......限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素”。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
