本發明涉及一種放置盒，特別涉及一種新型蚊香放置盒。

背景技術：

蚊子一直是人們在夏天生活中的一大困擾，被它咬過后，不僅會讓人們感到疼痛和瘙癢，而且有時它會傳播病毒和細菌，所以，在夏天中，滅蚊工作很重要。在滅蚊的產品中，人們大部分還在使用著固體點燃式的蚊香，然而，在放置點燃著的蚊香時，廠家提供的都是簡單的t型架，雖說結構簡單，但是不能夠進行隔火、可調高和存儲香灰，在實際的生活使用中，無法滿足人們更高的要求。

技術實現要素：

為了解決這一問題，本發明提出了一種新型蚊香放置盒。本發明的技術方案如下：

一種新型蚊香放置盒，由盒蓋、盒體和盒座三部分組成；所述的盒蓋上焊接有提手，所述的盒蓋嵌合在所述的盒體上，所述的盒體內設置有支撐架，所述的盒體安裝在所述的盒座上，所述的盒體和所述的盒座之間通過螺紋連接。

作為優選，所述的盒蓋上開有三圈圓孔，圓孔的個數為21個。

與現有技術相比，本發明的有益效果是：將點燃的蚊香放置在支撐架上，蓋上盒蓋，可以有效的隔絕與外界的物體接觸，這樣更加安全；燃盡的蚊香，香灰直接落入盒體的內部，方便存放，更加干凈衛生；盒體與盒座之間設置有螺紋，可以旋轉調節盒體的高度，可以適用于不同高度的空間。

附圖說明

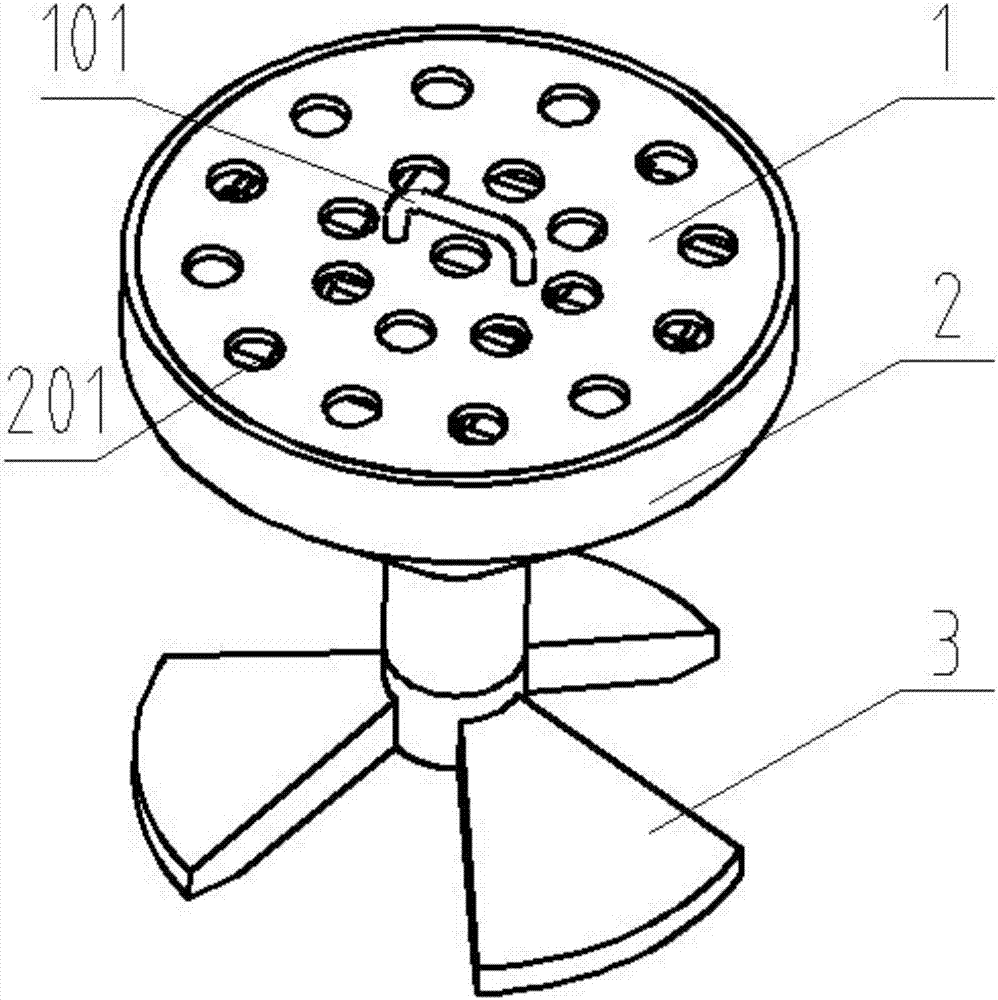

圖1為本發明的結構示意圖；

圖2為本發明的結構示意圖；

圖3為本發明的全剖圖。

圖中：1為盒蓋；2為盒體；3為盒座；101為提手；201為支撐架。

具體實施方式

為了使本發明的方案、優點更加清楚明白，下面結合附圖對本發明進行進一步詳細說明。

如圖1、圖2和圖3所示，本發明一種新型蚊香放置盒，由盒蓋（1）、盒體（2）和盒座（3）三部分組成；所述的盒蓋（1）上焊接有提手（101），所述的提手（101）使得本發明放置蚊香和傾倒香灰時，打開盒蓋（1）更加方便容易；所述的盒蓋（1）嵌合在所述的盒體（2）上，所述的盒體（2）內設置有支撐架（201），所述的支撐架（201）用來放置點燃的蚊香；所述的盒體（2）安裝在所述的盒座（3）上，所述的盒體（2）和所述的盒座（3）之間通過螺紋連接，螺紋連接可以根據本發明的實際放置位置調整蚊香放置盒的整體高度；所述的盒蓋（1）上開有三圈圓孔，圓孔的個數為21個，所述的圓孔用于點燃的蚊香產生的煙可以順利散發到外界，同時外界的空氣可以順利進入到盒體（2）內為蚊香的燃燒提供氧氣。

本發明一種新型蚊香放置盒的工作原理如下：在使用蚊香時，將蚊香點燃，手提盒蓋（1）的提手（101），打開蚊香放置盒，將點燃的蚊香放置在盒體（2）的支撐架（201）上，蓋上盒蓋（1），由于盒蓋（1）上開有圓孔，蚊香燃燒產生的煙可以散發到外界空氣中，同時空氣可以進入盒體（2）內部，蚊香可以順利燃燒；燃燒后的蚊香產生的香灰落入在盒體（2）的內部，當香灰需要清理的時候，打開盒蓋（1），傾倒處香灰即可。當蚊香放置盒放置的空間高度有限，可以通過旋轉盒體（2）與盒座（3）之間的螺紋，實現盒體（2）的下降；當需要將蚊香放置盒放得較高的時候，旋轉螺紋，將盒體（2）升高。本發明結構簡單，加工方便，使用起來安全衛生，可調節高度的設置滿足了不同空間要求。

技術特征：

技術總結
本發明涉及一種新型蚊香放置盒，由盒蓋、盒體和盒座三部分組成；所述的盒蓋上焊接有提手，所述的盒蓋嵌合在所述的盒體上，所述的盒體內設置有支撐架，所述的盒體安裝在所述的盒座上，所述的盒體和所述的盒座之間通過螺紋連接。所述的盒蓋上開有三圈圓孔，圓孔的個數為21個。本發明結構簡單，加工方便，使用起來安全衛生，可調節高度的設置滿足了不同空間要求。

技術研發人員：張多艷
受保護的技術使用者：張多艷
技術研發日：2017.06.28
技術公布日：2017.09.29
