本發明涉及馬路花盆澆水領域，特別是一種用于馬路花盆承載澆水裝置。

背景技術：

如今，隨著夏季的到來很多城市為了更好的建設城市，就會在馬路上放置花盆，但是由于天氣高溫少雨，馬路上的花盆里的植物就會嚴重干旱，就會影響其正常生長，因此要定時澆水，全城澆水就會費時費力，因此設置本裝置是很有要的。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種用于馬路花盆承載澆水裝置。

實現上述目的本發明的技術方案為，一種用于馬路花盆承載澆水裝置，包括立柱,所述立柱內部為空心結構，所述立柱側表面設有多個支桿，所述每個支桿一端設有圓形托盤，所述立柱側表面設有多個圓形開口，所述每個圓形開口內嵌裝有噴頭，所述立柱側表面下端設有微型水箱，所述微型水箱內設有微型泵，所述每個噴頭通過立柱和微型水箱與微型泵相連接的y型管，所述立柱內設有蓄電池、溫度傳感器和計時器，所述立柱側表面設有控制器，所述立柱與控制器輸入端通過導線電性連接，所述控制器輸出端通過導線與微型泵電性連接，所述控制器輸入端通過導線與溫度傳感器和計時器電性連接。

所述立柱一端設有矩形板，所述矩形板上表面四角處設有通孔，是每個通孔內嵌裝有螺釘，所述多個支桿的數量為4-6個，所述多個圓形開口的數量為2-6個。

所述蓄電池的型號為sr927w，所述控制器的型號為mam-200。

利用本發明的技術方案制作的一種用于馬路花盆承載澆水裝置，結構新穎，操作方便，有效將馬路上花盆澆水，幫助植物正生長。

附圖說明

圖1是本發明所述一種用于馬路花盆承載澆水裝置的結構示意圖；

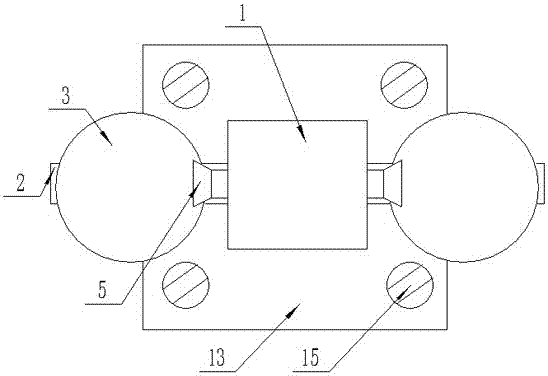

圖2是本發明所述一種用于馬路花盆承載澆水裝置的俯視圖；

圖中，1、立柱；2、支桿；3、圓形托盤；4、圓形開口；5、噴頭；6、微型水箱；7、微型泵；8、y型管；9、蓄電池；10、溫度傳感器；11、計時器；12、控制器；13、矩形板；14、通孔；15、螺釘。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-2所示，一種用于馬路花盆承載澆水裝置，包括立柱（1）,所述立柱（1）內部為空心結構，所述立柱（1）側表面設有多個支桿（2），所述每個支桿（2）一端設有圓形托盤（3），所述立柱（1）側表面設有多個圓形開口（4），所述每個圓形開口（4）內嵌裝有噴頭（5），所述立柱（1）側表面下端設有微型水箱（6），所述微型水箱（6）內設有微型泵（7），所述每個噴頭（5）通過立柱（1）和微型水箱（6）與微型泵（7）相連接的y型管（8），所述立柱（1）內設有蓄電池（9）、溫度傳感器（10）和計時器（11），所述立柱（1）側表面設有控制器（12），所述立柱（1）與控制器（12）輸入端通過導線電性連接，所述控制器（12）輸出端通過導線與微型泵（7）電性連接，所述控制器（12）輸入端通過導線與溫度傳感器（10）和計時器（11）電性連接；所述立柱（1）一端設有矩形板（13），所述矩形板（13）上表面四角處設有通孔（14），是每個通孔（14）內嵌裝有螺釘（15），所述多個支桿（2）的數量為4-6個，所述多個圓形開口（4）的數量為2-6個；所述蓄電池（9）的型號為sr927w，所述控制器（12）的型號為mam-200。

本實施方案的特點為，立柱內部為空心結構，立柱側表面設有多個支桿，每個支桿一端設有圓形托盤，立柱側表面設有多個圓形開口，每個圓形開口內嵌裝有噴頭，立柱側表面下端設有微型水箱，微型水箱內設有微型泵，每個噴頭通過立柱和微型水箱與微型泵相連接的y型管，立柱內設有蓄電池、溫度傳感器和計時器，立柱側表面設有控制器，立柱與控制器輸入端通過導線電性連接，控制器輸出端通過導線與微型泵電性連接，控制器輸入端通過導線與溫度傳感器和計時器電性連接，結構新穎，操作方便，有效將馬路上花盆澆水，幫助植物正生長。

在本實施方案中，首先控制器打開，本裝置開始正常工作，立柱內的蓄電池可持續進行蓄電，選擇蓄電池的型號為sr927w，控制器的型號mam-200，立柱用來承承載支桿等裝置，控制器輸入端通過導線與溫度傳感器和計時器電性連接控制裝置的運行，立柱側表面多個支桿一端的圓形托盤用來承放花盆，立柱內的溫度傳感器開始感應溫度，同時立柱內的計時器開始計時，當時間過長或者溫度過高時，立柱側表面多個圓形開口內嵌裝的噴頭與立柱側表面下端微型水箱里的微型泵通過y型管連接開始噴水，此時用于馬路花盆承載澆水裝置開始正常工作運行，立柱一端矩形板上表面四角處的通孔與螺釘相配合起到固定裝置的作用。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種用于馬路花盆承載澆水裝置，包括立柱,所述立柱內部為空心結構，所述立柱側表面設有多個支桿，所述每個支桿一端設有圓形托盤，所述立柱側表面設有多個圓形開口，所述每個圓形開口內嵌裝有噴頭，所述立柱側表面下端設有微型水箱，所述微型水箱內設有微型泵，所述每個噴頭通過立柱和微型水箱與微型泵相連接的Y型管，所述立柱內設有蓄電池、溫度傳感器和計時器，所述立柱側表面設有控制器，所述立柱與控制器輸入端通過導線電性連接，所述控制器輸出端通過導線與微型泵電性連接，所述控制器輸入端通過導線與溫度傳感器和計時器電性連接。本發明的有益效果是，結構簡單，實用性強。

技術研發人員：朱雪娟;蔡孝飛
受保護的技術使用者：浙江東海岸園藝有限公司
技術研發日：2017.06.28
技術公布日：2017.08.29
