本發明涉及一種實驗動物飼養裝置，尤其是一種需要定時禁食的小動物飼養裝置，具體地說是一種能自動禁食的小動物飼養裝置。

背景技術：

晝夜節律是生物體內廣泛存在的現象。現代社會，隨著經濟的發展，人類的生活節奏發生了明顯的改變。長途飛行倒時差、倒夜班、熬夜等非常常見，而這些行為都會對正常的晝夜節律產生影響，使得機體生理狀態發生改變，急慢性疾病隨之而來。針對晝夜節律紊亂的現象，許多實驗室基礎研究陸續展開。

目前，晝夜節律紊亂的動物模型分為以下四類：（1）限制飲食時間；（2）限制運動時間；（3）限制睡眠時間；（4）改變光照時間。

“限制飲食時間”的動物模型是模擬人在倒時差、倒夜班、熬夜等情況時發生的進食時間改變的行為，通過在非常規進食時間喂食、常規進食時間禁食的方法來實現。這一方法需要實驗人員每天在固定的時間將動物飼養籠食槽里的食物取出，并于固定時間再投食，實驗人員需要投入比較多的精力去完成，尤其當實驗設計的喂食/禁食時間為非工作時間。

另有實驗測小鼠空腹血糖，需小鼠禁食6-8小時，夜間開始禁食，亦需工作人員在非工作時間取走食槽中的食物。

常見的喂食裝置與圖1類似，食物投放在飼養籠一端的投食區的柵欄狀籠蓋上，飼養的小動物從籠體的休息區走到投食區，隔著柵欄取食和喝水，當需要禁食時，需要人工將投食區的食物取走才能實現禁食，操作也不便，因此有必要設計一種無需人工干預，且能定時進行禁食的飼養裝置。

技術實現要素：

本發明的目的是現有的小動物飼養裝置無法實現定時自動禁食，且需要人工干預才能實現禁食的問題，設計一種無需人工干預且能定時實現禁食的小動物飼養裝置。

本發明的技術方案是：

一種能自動禁食的小動物飼養裝置，它包括小鼠飼養籠體1和籠蓋2，籠蓋2的一端向下傾斜形成投食區5和喂水區6，投食區5和喂水區6之間設置有擋板7，其特征是所述的投食區5的下部安裝有門簾8，門簾8的兩端分別在擋板7中的導向槽10和籠體1側面的導向槽10中移動，卷筒3固定在籠蓋2中間部分，卷筒3中安裝有用于收放門簾的轉軸11，轉軸由電機13驅動作正反轉，從而帶動門簾8沿導向槽上下移動，電機13受控于控制器15實現投食區5的定時開放和關閉。

所述的門簾8通過連接片14固定在卷軸11上，門簾8的底部設有底梁9以防止門簾全部收入到卷筒3中而無法伸出。

所述的導向槽10中安裝有滾輪或滾珠，以利于門簾的移動。

所述的門簾最低處設有收放軸，收放軸由收放電機驅動，收放軸上安裝有兩個帶槽收放輪，收放帶的一端與收入輪相連，另一端與門簾下部的底梁相連，當需要禁食時，門簾一方面在重力和推力作用下下行，另一方向由收放帶拉動下行。

所述的門簾8由鋁合金片串連組成。

本發明的有益效果：

本發明能減少實驗人員的工作量，并使得喂食/禁食時間精確化。

本發明結構簡單，制造方便，還可實現遠程控制。

附圖說明

圖1是本發明的小動物飼養裝置喂食狀態結構示意圖。

圖2是本發明的小動物飼養裝置禁食狀態結構示意圖。

圖3是本發明的小動物飼養裝置籠蓋的側視圖。

圖4是本發明的自動化小動物禁食裝置的門簾結構圖。

圖5是本發明的自動化小動物禁食裝置的控制系統示意圖。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

如圖1-4所示。

一種能自動禁食的小動物飼養裝置，它包括小鼠飼養籠體1和籠蓋2，籠蓋2的一端向下傾斜形成投食區5和喂水區6，投食區5和喂水區6之間設置有擋板7，所述的喂食區5的柵欄狀籠蓋2的下部安裝有門簾8，如圖2、3所示，將門簾8安裝在柵欄狀籠蓋的下部可防止投喂的食物造成對門簾收放的阻擋，使得門簾的收放更加靈活方便。門簾可采用鋁合金片串接而成，串接結構可參見常規的鋁合金卷簾門的結構，門簾8的兩端分別在擋板7中的導向槽和籠體1側面的導向槽10中移動，為了移動方便還可在導向槽中安裝滾輪或滾珠，在籠體1上安裝有卷筒3，卷筒3中安裝有用于收放門簾的轉軸11，轉軸由電機13驅動作正反轉，從而帶動門簾8沿導向槽上下移動，電機13受控于控制器15（如圖5）實現投食區5的定時開放和關閉。控制器15可采用定時電路進行控制，也可通過無線實現遠程控制，還可通過手機app進行遠程控制，如果在飼養籠的上方安裝攝像頭，還可實現遠程視頻監控。門簾及其收放裝置的結構如圖4所示，門簾11可通過連接片14固定在卷軸11上，門簾8的底部設有底梁9以防止門簾全部收入到卷筒3中而無法伸出。

此外，具體實施時，為了確保門簾能順利下行，實現禁食，還可在門簾運動到達的最低處設置收放軸，收放軸由收放另一個同樣受控于控制器的電機驅動，并與直流電機13同步運轉，收放軸上安裝有兩個帶槽收放輪，收放帶（具有一定彈性最好）的一端與收入輪相連，另一端與門簾下部的底梁相連，當需要禁食時，門簾一方面在重力和推力作用下下行，另一方向收放輪轉動將收放帶卷入收放輪上的凹槽中。當需要喂食時，收放電機反轉，收放帶從收放輪上輪開，隨底梁9上行。

如圖1為自動化小動物禁食裝置關閉狀態。1為小鼠飼養籠體，2為小鼠飼養籠蓋。5和6分別是投食區和喂水區，鼠糧放在投食區5的柵欄狀籠蓋上，水瓶口置于喂水區6上。5和6中間為7擋板，用于阻擋食槽的食物滾入到水槽中。3為卷筒，4為電機和控制器，詳細結構見圖4、5。9為底梁，防止門簾全部收入到卷筒3中。10為導向槽，是門簾8的行走軌跡。當處于喂食狀態時，門簾8卷在卷筒3中，此時籠體1中的小鼠可以自由進食。

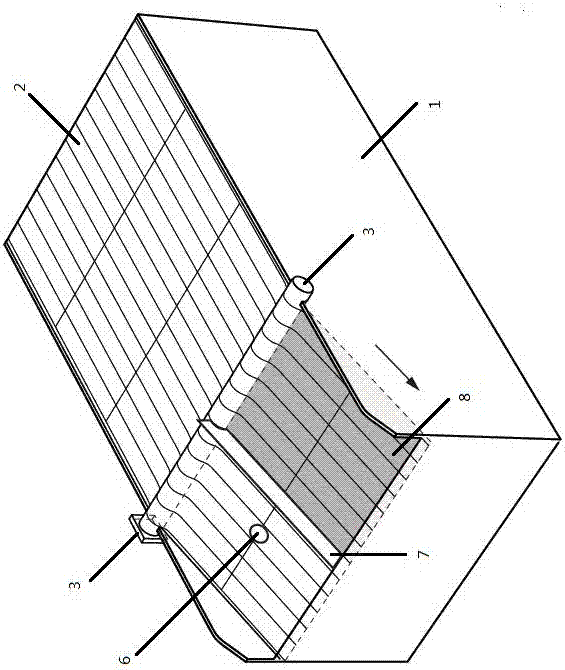

圖2為自動化小動物禁食裝置打開狀態。8為門簾，采用鋁合金材質，一方面便于收卷，另一方面質地較硬便于下行，也便于將少許插入柵欄較深而未掉落的食物撞入籠中。門簾8由控制器4控制，沿導向槽10上升或下降。當該裝置處于打開狀態時，門簾8平鋪于投食區下部，將鼠糧隔離，此時籠體1中的小鼠處于禁食狀態。

圖3為自動化小動物禁食裝置籠蓋的側視圖，2為籠蓋，籠蓋2的中間轉角處設計成開口的圓形，用于固定卷筒3，開口用于門簾8進出。籠蓋2形成投食區3，用于存放鼠糧。

圖4為自動化小動物禁食裝置的門簾結構圖。11為卷軸，通過12聯軸器與13直流電機連接，直流電機13轉動時，帶動卷軸11轉動。門簾8通過14連接片固定在卷軸11上，當卷軸11轉動時，門簾8隨之上升/下降，起到喂食/禁食的作用。

圖5為自動化小動物禁食裝置的控制系統。15為控制器，用于設置門簾上升/下降（關/開）的時間。直流電機13的轉動由控制器15調控，二者均由直流電供電。當到達“關”的時間時，直流電機13順時針轉動10秒，通過聯軸器12帶動卷軸11轉動，門簾8隨之上升，卷入到卷筒3中，使小鼠處于自由進食狀態；當到達“開”的時間時，直流電機13逆時針轉動10秒，通過聯軸器12帶動卷軸11轉動，門簾8隨之下降，將食物與小動物隔開，使小鼠處于禁食狀態。

本發明未涉及部分均與現有技術相同或可采用現有技術加以實現。
