本發明涉及農產品養殖領域，具體是一種節能的飼料投放裝置。

背景技術：

在養殖場中，需要經常將水溶性飼料和添加劑混合再進行攪勻，攪勻以后，傳統的通常使用人工對飼養對象進行投放，這樣投放效率低、過于費時費力，現有的也有自動投放的飼料投放機，但是不具備攪拌功能，需要先通過攪拌裝置再進行投放，這樣工作效率低、攪拌機與飼料投放機的重復使用浪費電能。

技術實現要素：

本發明所要解決的技術問題是提供一種節能的飼料投放裝置，其能夠解決上述現在技術中的問題。

本發明是通過以下技術方案來實現的：本發明的一種節能的飼料投放裝置，包括框架以及固定在所述框架頂部的中端位置的攪勻箱，所述攪勻箱左側的所述框架頂部端面固定設有投放部件，所述攪勻箱右側的所述框架頂部端面固定設有輸電部件，所述框架內部中端位置設有第一轉桿且轉動配合連接，所述第一轉桿底部伸展端穿出所述框架底部端面外且尾部固設有第一錐狀輪，所述第一錐狀輪左右兩側分別設有頂部與所述框架底部端面固定連接的第一支柱和第二支柱，所述第二支柱右側的所述框架底部端面固設有第三支柱，所述第三支柱內固設有第一馬達，所述第一馬達左側端連接有向左側伸展設置的第二轉桿，所述第二轉桿從右往左穿通所述第二支柱和所述第一支柱且轉動配合連接，所述第二轉桿左側伸展尾部穿出所述第一支柱左側端面外且內設有第一內花鍵槽，所述第一支柱和所述第二支柱之間的所述第二轉桿外側周固定設有與所述第一錐狀輪配合連接的第二錐狀輪，所述框架左側底部端面前后互稱設有撐托架，前后兩側所述撐托架之間轉動配合連接有前后伸展設置的第三轉桿，前后兩側所述撐托架之間的所述第三轉桿上固定設有第三錐狀輪，所述第三錐狀輪右前側配合連接有第四錐狀輪，所述第四錐狀輪右側端面設有向右側伸展設置的第四轉桿，所述第四轉桿右側伸展端外側轉動配合連接有頂部與所述框架底部端面固定連接的第四支柱和第五支柱，所述第五支柱右側上方的所述框架底部端面內設有變換部件，所述第四轉桿右側尾部內設有第二內花鍵槽，所述框架的前后左右處還安裝有彈性墊條。

作為優選地技術方案，所述攪勻箱內設有攪勻腔，所述攪勻腔內設有內轉桿，所述內轉桿頂部尾部與所述攪勻腔內頂壁轉動配合連接，所述內轉桿底部尾部與所述攪勻腔內底壁轉動配合連接，所述內轉桿外側左右兩側設有幾個攪勻頁，所述第一轉桿頂部伸展端穿通所述攪勻箱底部端面且尾部與所述內轉桿底部尾部固定連接。

作為優選地技術方案，所述第三支柱右側的所述框架底部設有前后互稱設置的導移圓輪。

作為優選地技術方案，所述第三轉桿前后伸展尾部分別穿出前后兩側所述撐托架外側端面外且均固定設有定圓輪。

作為優選地技術方案，所述變換部件包括導移槽，所述導移槽內設有左右伸展設置的第一螺狀桿，所述第一螺狀桿左側尾部與所述導移槽左側內壁轉動配合連接，所述第一螺狀桿右側尾部與第二馬達連接，所述第二馬達固定安裝于所述導移槽右側端面內，所述導移槽內滑移配合連接有向下伸展的導移桿，所述導移槽內的所述導移桿與所述第一螺狀桿配合連接，所述導移桿頂部伸展端穿出所述框架底部端面外，所述框架底部端面外的所述導移桿內轉動配合連接有第五轉桿，所述第五轉桿左側端固定設有向左側伸展設置的第一外花鍵軸，所述第五轉桿右側端固定設有向右側伸展設置的第二外花鍵軸。

作為優選地技術方案，所述第二外花鍵軸的長度長于所述第一外花鍵軸。

作為優選地技術方案，所述投放部件內設有滑移槽，所述滑移槽內設有設置第二螺狀桿，所述第二螺狀桿頂部端與所述滑移槽內頂壁轉動配合連接，所述第二螺狀桿底部端與第三馬達連接，所述第三馬達固定安裝于所述滑移槽底部端面內，所述滑移槽內滑移配合連接有滑移塊，所述滑移塊與所述第二螺狀桿配合連接，所述滑移塊前后兩側端面均固定設有向外側伸展設置的空管，所述滑移槽右側內壁互通設有凹孔，所述凹孔內滑移配合連接有與所述滑移塊右側端面固定連接的聯管，前后兩側所述空管底部均設有幾個噴槍，前后兩側所述空管、滑移塊和聯管互通設置。

作為優選地技術方案，所述投放部件與所述攪勻箱之間的所述框架頂部固設有加壓泵，所述加壓泵頂部與所述聯管之間連接有伸縮軟管，所述加壓泵右側端固定設有向右側伸展并穿通所述攪勻箱左側底部端面輸藥管，所述輸藥管內設有管控閥。

作為優選地技術方案，所述輸電部件右側的所述框架頂部端面設有扶桿。

本發明的有益效果是：

1.通過第一馬達左側端連接向左側伸展設置的第二轉桿，第二轉桿從右往左穿通第二支柱和第一支柱且轉動配合連接，第二轉桿左側伸展尾部穿出第一支柱左側端面外且內設第一內花鍵槽，第一支柱和第二支柱之間的第二轉桿外側周固定設與第一錐狀輪配合連接的第二錐狀輪，框架左側底部端面前后互稱設撐托架，前后兩側撐托架之間轉動配合連接前后伸展設置的第三轉桿，前后兩側撐托架之間的第三轉桿上固定設第三錐狀輪，第三錐狀輪右前側配合連接第四錐狀輪，第四錐狀輪右側端面設向右側伸展設置的第四轉桿，第四轉桿右側伸展端外側轉動配合連接頂部與框架底部端面固定連接的第四支柱和第五支柱，第五支柱右側上方的框架底部端面內設變換部件，第四轉桿右側尾部內設第二內花鍵槽，從而實現手動驅動移動以及自動驅動移動的切換工作，能滿足不同投放工作需求，大大減小了操作者的勞動強度，提高了飼料的利用率，保證了水溶性飼料投放的均勻性。

2.通過投放部件內設滑移槽，滑移槽內設設置第二螺狀桿，第二螺狀桿頂部端與滑移槽內頂壁轉動配合連接，第二螺狀桿底部端與第三馬達連接，第三馬達固定安裝于滑移槽底部端面內，滑移槽內滑移配合連接滑移塊，滑移塊與第二螺狀桿配合連接，滑移塊前后兩側端面均固定設向外側伸展設置的空管，滑移槽右側內壁互通設凹孔，凹孔內滑移配合連接與滑移塊右側端面固定連接的聯管，前后兩側空管底部均等距排布幾個噴槍，前后兩側空管、滑移塊和聯管互通設置，從而實現滿足不同高度的投放工作，同時，通過外側伸展設置的空管提高投放范圍。

3.通過變換部件包括導移槽，導移槽內設左右伸展設置的第一螺狀桿，第一螺狀桿左側尾部與導移槽左側內壁轉動配合連接，第一螺狀桿右側尾部與第二馬達連接，第二馬達固定安裝于導移槽右側端面內，導移槽內滑移配合連接向下伸展的導移桿，導移槽內的導移桿與第一螺狀桿配合連接，導移桿頂部伸展端穿出框架底部端面外，框架底部端面外的導移桿內轉動配合連接第五轉桿，第五轉桿左側端固定設向左側伸展設置的第一外花鍵軸，第五轉桿右側端固定設向右側伸展設置的第二外花鍵軸，從而實現自動控制連接以及脫離的切換工作，提高自動化控制率。

4.本發明結構簡單，操作方便，能實現自動驅動移動以及手動驅動移動的控制切換工作，滿足不同投放工作需要，另外，由于工作過程中保持持續攪拌工作，避免了水溶性飼料分層、攪拌不均勻、堵塞噴槍的現象，提高了飼料的利用率，保證了水溶性飼料投放的均勻性，能根據不同高度的調節投放高度，有效的提高工作效率和效果。

附圖說明

為了易于說明，本發明由下述的具體實施例及附圖作以詳細描述。

圖1為本發明的一種節能的飼料投放裝置外部整體示意圖；

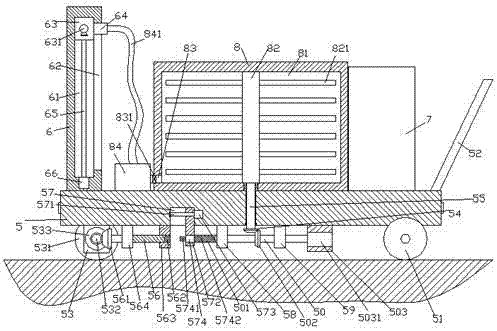

圖2為本發明的一種節能的飼料投放裝置內部整體示意圖；

圖3為本發明的投放部件內部左視圖；

圖4為本發明的第二內花鍵槽與第一外花鍵軸配合連接時的結構示意圖；

圖5為本發明的導移桿的左結構示意圖。

具體實施方式

如圖1-圖5所示，本發明的一種節能的飼料投放裝置，包括框架5以及固定在所述框架5頂部的中端位置的攪勻箱8，所述攪勻箱8左側的所述框架5頂部端面固定設有投放部件6，所述攪勻箱8右側的所述框架5頂部端面固定設有輸電部件7，所述框架5內部中端位置設有第一轉桿55且轉動配合連接，所述第一轉桿55底部伸展端穿出所述框架5底部端面外且尾部固設有第一錐狀輪54，所述第一錐狀輪54左右兩側分別設有頂部與所述框架5底部端面固定連接的第一支柱58和第二支柱59，所述第二支柱59右側的所述框架5底部端面固設有第三支柱503，所述第三支柱503內固設有第一馬達5031，所述第一馬達5031左側端連接有向左側伸展設置的第二轉桿50，所述第二轉桿50從右往左穿通所述第二支柱59和所述第一支柱58且轉動配合連接，所述第二轉桿50左側伸展尾部穿出所述第一支柱58左側端面外且內設有第一內花鍵槽501，所述第一支柱58和所述第二支柱59之間的所述第二轉桿50外側周固定設有與所述第一錐狀輪54配合連接的第二錐狀輪502，所述框架5左側底部端面前后互稱設有撐托架53，前后兩側所述撐托架53之間轉動配合連接有前后伸展設置的第三轉桿532，前后兩側所述撐托架53之間的所述第三轉桿532上固定設有第三錐狀輪533，所述第三錐狀輪533右前側配合連接有第四錐狀輪561，所述第四錐狀輪561右側端面設有向右側伸展設置的第四轉桿56，所述第四轉桿56右側伸展端外側轉動配合連接有頂部與所述框架5底部端面固定連接的第四支柱564和第五支柱563，所述第五支柱563右側上方的所述框架5底部端面內設有變換部件，所述第四轉桿56右側尾部內設有第二內花鍵槽562，所述框架5的前后左右處還安裝有彈性墊條511，通過彈性墊條511可在框架5發生碰撞時進行有效保護作用。

其中，所述攪勻箱8內設有攪勻腔81，所述攪勻腔81內設有內轉桿82，所述內轉桿82頂部尾部與所述攪勻腔81內頂壁轉動配合連接，所述內轉桿82底部尾部與所述攪勻腔81內底壁轉動配合連接，所述內轉桿82外側左右兩側設有幾個攪勻頁821，所述第一轉桿55頂部伸展端穿通所述攪勻箱8底部端面且尾部與所述內轉桿82底部尾部固定連接，從而實現自動控制攪勻腔81內的水溶性飼料保持均勻攪拌狀態。

其中，所述第三支柱503右側的所述框架5底部設有前后互稱設置的導移圓輪51，從而實現框架5轉向控制工作。

其中，所述第三轉桿532前后伸展尾部分別穿出前后兩側所述撐托架53外側端面外且均固定設有定圓輪531，從而實現定向轉動以及定向動力驅動工作，減輕人工勞動量。

其中，所述變換部件包括導移槽57，所述導移槽57內設有左右伸展設置的第一螺狀桿571，所述第一螺狀桿571左側尾部與所述導移槽57左側內壁轉動配合連接，所述第一螺狀桿571右側尾部與第二馬達573連接，所述第二馬達573固定安裝于所述導移槽57右側端面內，所述導移槽57內滑移配合連接有向下伸展的導移桿572，所述導移槽57內的所述導移桿572與所述第一螺狀桿571配合連接，所述導移桿572頂部伸展端穿出所述框架5底部端面外，所述框架5底部端面外的所述導移桿572內轉動配合連接有第五轉桿574，所述第五轉桿574左側端固定設有向左側伸展設置的第一外花鍵軸5741，所述第五轉桿574右側端固定設有向右側伸展設置的第二外花鍵軸5742，從而實現自動控制連接以及脫離的切換工作，提高自動化控制率。

其中，所述第二外花鍵軸5742的長度長于所述第一外花鍵軸5741，從而實現第二外花鍵軸5742的持續保持與第二轉桿50的動力配合連接工作。

其中，所述投放部件6內設有滑移槽61，所述滑移槽61內設有設置第二螺狀桿65，所述第二螺狀桿65頂部端與所述滑移槽61內頂壁轉動配合連接，所述第二螺狀桿65底部端與第三馬達66連接，所述第三馬達66固定安裝于所述滑移槽61底部端面內，所述滑移槽61內滑移配合連接有滑移塊63，所述滑移塊63與所述第二螺狀桿65配合連接，所述滑移塊63前后兩側端面均固定設有向外側伸展設置的空管631，所述滑移槽61右側內壁互通設有凹孔62，所述凹孔62內滑移配合連接有與所述滑移塊63右側端面固定連接的聯管64，前后兩側所述空管631底部均設有幾個噴槍6311，前后兩側所述空管631、滑移塊63和聯管64互通設置，從而實現滿足不同高度的投放工作，同時，通過外側伸展設置的空管631提高投放范圍。

其中，所述投放部件6與所述攪勻箱8之間的所述框架5頂部固設有加壓泵84，所述加壓泵84頂部與所述聯管64之間連接有伸縮軟管841，所述加壓泵84右側端固定設有向右側伸展并穿通所述攪勻箱8左側底部端面輸藥管83，所述輸藥管83內設有管控閥831，從而實現自動控制投放工作，方便自動控制以及提高工作效率。

其中，所述輸電部件7右側的所述框架5頂部端面設有扶桿52。

初始狀態時，導移桿572位于導移槽57內的最右側位置，此時，導移桿572右側的第二外花鍵軸5742完全伸入第一內花鍵槽501內，同時，使導移桿572左側的第一外花鍵軸5741最大程度遠離第二內花鍵槽562。

當需要人工拉動投放工作時，首先通過第一馬達5031控制第二轉桿50轉動，進而由第二轉桿50帶動第二錐狀輪502轉動，由第二錐狀輪502帶動第一錐狀輪54以及第一錐狀輪54頂部的第一轉桿55轉動，此時，由第一轉桿55帶動內轉桿82帶動攪勻頁821實現攪拌工作，然后通過第三馬達66帶動第二螺狀桿65正反轉動，進而由第二螺狀桿65帶動滑移塊63沿滑移槽61上下方向滑移，直至調節的相應高度時，此時控制第三馬達66停止轉動，然后通過開啟管控閥831以及加壓泵84，此時，攪勻腔81內的水溶性飼料經輸藥管83流入加壓泵84內，然后經加壓泵84加壓后通過伸縮軟管841流入聯管64、滑移塊63和空管631內，最后經空管631底部的幾個噴槍6311噴出，此時，通過向右側拉動扶桿52，從而實現人工拉動投放工作；

當需要自動驅動投放工作時，首先通過第二馬達573帶動第一螺狀桿571轉動，由第一螺狀桿571帶動導移桿572逐漸沿導移槽57的左側方向移動，此時，第一內花鍵槽501內的第二外花鍵軸5742逐漸向左側滑出第一內花鍵槽501，同時，使第一外花鍵軸5741逐漸靠近第二內花鍵槽562，直至如圖4所示導移桿572滑移至導移槽57內的最左側位置時，此時，第一外花鍵軸5741完全插入第二內花鍵槽562內且配合連接，同時，使第二外花鍵軸5742右側段與第一內花鍵槽501內的左側段配合連接，此時控制第二馬達573停止轉動，然后通過第一馬達5031控制第二轉桿50轉動，進而由第二轉桿50帶動第二錐狀輪502轉動，由第二錐狀輪502帶動第一錐狀輪54以及第一錐狀輪54頂部的第一轉桿55轉動，此時，由第一轉桿55帶動內轉桿82帶動攪勻頁821實現攪拌工作，同時由第二轉桿50帶動第一內花鍵槽501內的第二外花鍵軸5742轉動，并由第二外花鍵軸5742帶動第五轉桿574轉動，進而由第五轉桿574帶動第一外花鍵軸5741轉動，此時由于第一外花鍵軸5741完全插入第二內花鍵槽562內且配合連接，進而由第一外花鍵軸5741帶動第四轉桿56以及第四轉桿56左側尾部的第四錐狀輪561轉動，由第四錐狀輪561帶動第三錐狀輪533以及與第三錐狀輪533固定連接的第三轉桿532，并由第三轉桿532帶動前后兩側尾部的定圓輪531轉動，從而實現自動驅動移動工作，然后通過第三馬達66帶動第二螺狀桿65正反轉動，進而由第二螺狀桿65帶動滑移塊63沿滑移槽61上下方向滑移，直至調節的相應高度時，此時控制第三馬達66停止轉動，然后通過開啟管控閥831以及加壓泵84，此時，攪勻腔81內的水溶性飼料經輸藥管83流入加壓泵84內，然后經加壓泵84加壓后通過伸縮軟管841流入聯管64、滑移塊63和空管631內，最后經空管631底部的幾個噴槍6311噴出，最后，通過扶桿52控制移動方向，即可實現驅動投放工作。

本發明的有益效果是：

1.通過第一馬達左側端連接向左側伸展設置的第二轉桿，第二轉桿從右往左穿通第二支柱和第一支柱且轉動配合連接，第二轉桿左側伸展尾部穿出第一支柱左側端面外且內設第一內花鍵槽，第一支柱和第二支柱之間的第二轉桿外側周固定設與第一錐狀輪配合連接的第二錐狀輪，框架左側底部端面前后互稱設撐托架，前后兩側撐托架之間轉動配合連接前后伸展設置的第三轉桿，前后兩側撐托架之間的第三轉桿上固定設第三錐狀輪，第三錐狀輪右前側配合連接第四錐狀輪，第四錐狀輪右側端面設向右側伸展設置的第四轉桿，第四轉桿右側伸展端外側轉動配合連接頂部與框架底部端面固定連接的第四支柱和第五支柱，第五支柱右側上方的框架底部端面內設變換部件，第四轉桿右側尾部內設第二內花鍵槽，從而實現手動驅動移動以及自動驅動移動的切換工作，能滿足不同投放工作需求，大大減小了操作者的勞動強度，提高了飼料的利用率，保證了水溶性飼料投放的均勻性。

2.通過投放部件內設滑移槽，滑移槽內設設置第二螺狀桿，第二螺狀桿頂部端與滑移槽內頂壁轉動配合連接，第二螺狀桿底部端與第三馬達連接，第三馬達固定安裝于滑移槽底部端面內，滑移槽內滑移配合連接滑移塊，滑移塊與第二螺狀桿配合連接，滑移塊前后兩側端面均固定設向外側伸展設置的空管，滑移槽右側內壁互通設凹孔，凹孔內滑移配合連接與滑移塊右側端面固定連接的聯管，前后兩側空管底部均等距排布幾個噴槍，前后兩側空管、滑移塊和聯管互通設置，從而實現滿足不同高度的投放工作，同時，通過外側伸展設置的空管提高投放范圍。

3.通過變換部件包括導移槽，導移槽內設左右伸展設置的第一螺狀桿，第一螺狀桿左側尾部與導移槽左側內壁轉動配合連接，第一螺狀桿右側尾部與第二馬達連接，第二馬達固定安裝于導移槽右側端面內，導移槽內滑移配合連接向下伸展的導移桿，導移槽內的導移桿與第一螺狀桿配合連接，導移桿頂部伸展端穿出框架底部端面外，框架底部端面外的導移桿內轉動配合連接第五轉桿，第五轉桿左側端固定設向左側伸展設置的第一外花鍵軸，第五轉桿右側端固定設向右側伸展設置的第二外花鍵軸，從而實現自動控制連接以及脫離的切換工作，提高自動化控制率。

4.本發明結構簡單，操作方便，能實現自動驅動移動以及手動驅動移動的控制切換工作，滿足不同投放工作需要，另外，由于工作過程中保持持續攪拌工作，避免了水溶性飼料分層、攪拌不均勻、堵塞噴槍的現象，提高了飼料的利用率，保證了水溶性飼料投放的均勻性，能根據不同高度的調節投放高度，有效的提高工作效率和效果。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
