本發明涉及到智能寵物裝置領域，特別是涉及到一種彈性鎖扣組件及智能寵物裝置。

背景技術：

傳統的寵物項圈結構簡單，智能寵物裝置的智能模塊結構一體化，不方便拆裝，在為智能模塊更換電池或充電時，需要將寵物項圈整體除下，較為不便。

技術實現要素：

本發明的主要目的為提供一種可以使智能模塊可以一鍵分離的彈性鎖扣組件及智能寵物裝置。

本發明提出一種彈性鎖扣組件，包括底座和智能模塊；智能模塊可拆卸連接底座，；其中，所述智能模塊設有連接盲孔；底座包括彈性鎖扣，當智能模塊安裝至底座時，彈性鎖扣彈性插入連接盲孔。

進一步地，彈性鎖扣包括彈性元件、彈性座和鎖扣部；彈性座與彈性元件連接；鎖扣部設于彈性座一側以與盲孔插接。

進一步地，彈性鎖扣還包括彈出按鈕；彈出按鈕設有與彈性座插接的擠壓腳，擠壓腳設有擠壓斜面；其中，按下彈出按鈕時，擠壓斜面穿過彈性座以使彈性座移動并壓縮彈性元件從而使鎖扣部脫離盲孔。

進一步地，彈性座還包括擠壓孔和連接柱；擠壓孔擠壓腳活動插接于擠壓孔；連接柱一端與彈性元件套接；擠壓孔側壁設有抵頂斜面，其中，按下彈出按鈕時，擠壓斜面擠壓抵頂斜面以使彈性座移動并壓縮彈性元件。

進一步地，彈性鎖扣組件還包括支撐片；支撐片支撐彈性座。

進一步地，彈性鎖扣組件還包括彈出機構；彈出機構包括彈舌，彈舌抵頂智能模塊的底面以使智能模塊不受力時彈性彈出。

進一步地，彈出機構還包括彈片固定座；彈舌一端折彎連接于彈片固定座，另一端往智能模塊的底面延伸。

進一步地，支撐片包括讓位孔和匹配槽；擠壓腳穿過讓位孔；匹配槽與彈性元件相匹配；讓位孔設有兩個，設于匹配槽兩側。

進一步地，底座設有安裝孔，安裝智能模塊；底座包括上殼和下殼；下殼與上殼扣接，彈性鎖扣設于下殼與上殼之間。

本發明還提出一種智能寵物裝置，包括上述的彈性鎖扣組件。

本發明彈性鎖扣組件及智能寵物裝置，底座和智能模塊分體設計，通過底座的彈性鎖扣固定智能模塊，也可通過彈性鎖扣放開對智能模塊的固定使底座和智能模塊分離，方便單獨取出智能模塊充電或更換電池等操作，使用更方便。

附圖說明

圖1a是智能模塊一實施例的結構示意圖；

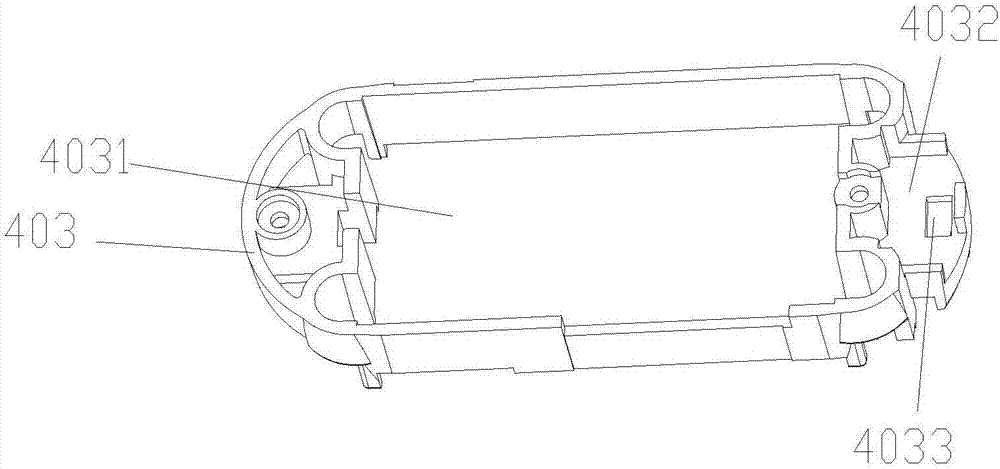

圖1b是圖1a中支撐架一實施例的結構示意圖；

圖1c是智能模塊出射光傳遞示意圖；

圖1d是智能模塊中光源與導光板連接關系示意圖；

圖1e是圖1d中a-a剖視圖的局部示意圖；

圖1f是智能寵物裝置一實施例的剖視結構示意圖；

圖2a是穿戴牽引組件一實施例的爆炸結構示意圖；

圖2b是穿戴牽引組件中繩扣支架一實施例的結構示意圖；

圖2c是穿戴牽引組件中繩扣支架與上殼連接的結構示意圖；

圖2d是寵物智能裝置一實施例的結構示意圖；

圖3a是彈性鎖扣組件一實施例的局部剖視圖；

圖3b是圖3a的爆炸圖；

圖3c是圖3a中彈出按鈕一實施例的結構示意圖；

圖3d是圖3a中彈性座一實施例的結構示意圖；

圖3e是圖3a中支撐片一實施例的結構示意圖；

圖3f是圖3a中彈出機構一實施例的結構示意圖；

圖4a是防水按鍵組件一實施例的結構示意圖；

圖4b是圖4a中圓圈a部分的結構示意圖放大圖；

圖4c是智能模塊一實施例的爆炸結構示意圖；

圖4d是圖4c的剖視結構示意圖；

圖5a是生物傳感組件一實施例的結構示意圖；

圖5b是圖5a的爆炸結構示意圖；

圖5c是智能寵物裝置一包括生物傳感組件的實施例的結構示意圖。

本發明目的的實現、功能特點及優點將結合實施例，參照附圖做進一步說明。

具體實施方式

應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

參照圖1a-圖1e，智能模塊4佩戴于寵物身上，其包括pcb小板44、光源43和導光板45；光源43設于pcb小板44；導光板45具有出光孔4234，光源43設于出光孔4234，用于產生發射光，導光板45接收發射光402并進行勻光4096以形成出射光4095均勻出射。

可以在昏暗的環境進行發光以突顯智能模塊4，方便找到寵物。

應當說的是，在本實施例中光源43可以是測發光三色燈，可以發出多種顏色的燈，進而可以在智能模塊4射出不同顏色的光。

智能模塊4還包括支撐架403；支撐架403具有收容孔4031，pcb小板44設于收容孔4031內，導光板45蓋合收容孔4031。

智能模塊4還包括pcb主板401和電池404；pcb小板44、電池404、pcb主板401依次層疊于收容孔4031。

智能模塊4還包括柔性電路板410；柔性電路板410一端連接于pcb小板44，另一端與pcb主板401連接以將支撐架403一側壁包裹于柔性電路板410兩端之間以使pcb小板44、電池404、pcb主板401、支撐架403形成一個模塊整體，方便安裝，進一步使pcb主板401可以控制pcb小板44，進而控制光源43發光。

智能模塊4還包括模塊上殼411和模塊下殼412；模塊上殼411透射導光板45的出射光4095；模塊下殼412與述模塊上殼411扣合，其導光板45、支撐架403通過連接件固定于模塊下殼412。模塊上殼411和模塊下殼412構成智能模塊殼體41，能夠起到保護智能模塊殼體41內安裝的pcb小板44、電池404、pcb主板401等零部件的作用。

在另一實施例中，模塊上殼411具有透光圈區域4113和非透光區域，非透光區域形成于透光圈區域4113內，導光板45具有外出光圈451、內出光圈452和勻光4096部453，勻光4096部453、內出光圈452設于外出光圈451內，出光孔4234設于勻光4096部453，勻光4096部453用于對光源43的發射光402進行勻光4096，外出光圈451、內出光圈452將勻光4096反射形成出射光4095后分別往透光圈區域4113、開關按鍵421出射。參照圖1f，智能模塊4還包括體溫傳感器46；體溫傳感器46一端連接于pcb主板401，另一端插接于模塊下殼412。使用時，體溫傳感器46貼緊寵物的身體，可以檢測寵物的體溫。

智能模塊4還包括gps模塊49、導電件；支撐架403一端有安裝槽4032，安裝gps模塊49，安裝槽4032具有穿透孔4033，導電件一端與gps模塊49連接，另一端穿過穿透孔4033與pcb主板401連接。gps模塊49能夠定位寵物的位置坐標。

智能模塊4還包括喇叭48；喇叭48插設于導光板45并與pcb小板44連接。喇叭48能夠將需要傳出的聲音傳出，進而達到控制寵物等目的。

智能模塊4還包括麥克405，麥克405也插設于導光板45并與pcb小板44連接。

智能模塊4還包括溫度傳感器47；溫度傳感器47一端插設于導光板45，另一端插接于模塊上殼411。溫度傳感器47可以檢測寵物所在環境的溫度，方便判斷寵物所處環境狀況。

參照圖1f，本發明還提出一種智能寵物裝置，包括底座1和上述的智能模塊4，底座1具有安裝孔14，智能模塊4安裝于安裝孔14內。

底座1中包括彈性鎖扣15，彈性鎖扣15可以將智能模塊4鎖扣固定在底座1上。

智能寵物裝置還可以包括sim卡和卡蓋406，卡蓋406將sim卡蓋406合于pcb主板401上。

底座1還包括繩扣支架11，用于連接繩索，方便智能寵物裝置固定在寵物身上和牽引寵物。

智能模塊4及智能寵物裝置能夠產生出射光4095并均勻射出，可以在昏暗的環境進行發光以突顯智能模塊4及智能寵物裝置，方便尋找智能模塊4及智能寵物裝置，智能模塊4及智能寵物裝置還具有檢測體溫、gps定位、喇叭、檢測周圍溫度等功能，方便寵物主人進一步了解寵物身體及活動狀況。

請一并參照圖2a-圖2d，在另一實施例中智能寵物裝置進一步包括穿戴牽引組件，穿戴牽引組件包括殼體10和繩扣支架11；繩扣支架11包括支架主體111和連接腳；連接腳固定連接支架主體111；支架主體111設于殼體10內，連接腳112往殼體10外延伸以便繩子2(下面將闡述)掛接或扣接。

繩子2直接作用于連接腳，進而作用于支架主體111，繩扣支架11承受直接沖擊，不會直接作用于殼體10，繩扣支架11可以采用一體成型的鋼架結構，耐沖擊能力更強。

連接腳包括上連接腳113和下連接腳112；上連接腳113由支架主體111向下傾斜延伸；下連接腳112由支架主體111向上傾斜延伸。

在本實施例中，上連接腳113傾斜角度為65度左右。可以使上連接腳113自由端靠近殼體10邊緣，可以在牽住寵物時，避免過度擠壓殼體10，方便使用。

應當說的是，上連接腳113在本實施例中，用于連接牽引繩3，牽引繩3與上連接腳113可拆卸連接，使用方便。

下連接腳112為4個，間隔分布于支架主體111兩端，以在支架主體111一端的兩個下連接腳112為一組，在本實施例中，兩組下連接腳112的傾斜角分別為50度和45度左右，且在同一組的兩個下連接腳112軸對稱?？梢员苊庀逻B接腳112過分支出，減少下連接腳112刮蹭其他物體的幾率，方便使用。

應當說的是，下連接腳112在本實施例中，用于連接繩子2，繩子2將穿戴牽引組件捆綁在寵物身上，方便寵物隨身攜帶寵物智能裝置。

支架主體111具有支架孔114，上連接腳113連接于支架孔114的側壁。殼體10內的部分組件可以設于支架孔114內，使支架主體111減少對殼體10內組件的安裝限制。

參照圖2b，支架主體111包括依次圍合連接并形成支架孔114的第一支體1126、第二支體1127、第三支體1128和第四支體1129，第二支體1127與第四支體1129圓弧狀；支架孔114貫穿支架主體111以安裝智能模塊4。

下連接腳112包括第一子連接腳1122、第二子連接腳1123、第三子連接腳1124和第四子連接腳1121，第一子連接腳1122連接于第一支體1126與第二支體1127的連接處，第二子連接腳1123連接于第一支體1126與第四支體1129的連接處，第三子連接腳1124連接于第三支體1128與第二支體1127的連接處，第四子連接腳1121連接于第三支體1128與第四支體1129的連接處，第一子連接腳1122、第二子連接腳1123、第三子連接腳1124和第四子連接腳1121在受力時，帶動與其連接的兩個支體，例如第一子連接腳1122受力時，與其連接的第一支體1126與第二支體1127受氣帶動變形，作用力被分散，使第一支體1126與第二支體1127不易變形，變形幅度也小。

殼體10包括上殼12和下殼13；支架主體111設于上殼12和下殼13之間。方便支架主體111與殼體10連接。

上殼12具有殼通孔123，上連接腳113穿設于殼通孔123。

上殼12還具有安裝槽122，殼通孔123形成于安裝槽122內；穿戴牽引組件還包括與安裝槽122匹配的彈性件15，彈性件15具有彈性通孔151，上連接腳113依次穿過殼通孔123、彈性通孔151向上殼12外延伸。彈性件15能夠固定上連接腳113，防止上連接腳113受力時，刮蹭損傷殼體10。

下連接腳112露出下殼13；上殼12具有覆蓋部121，所覆蓋部121覆蓋下連接腳112。

連接腳112具有連接孔1125。繩子2可以通過連接孔1125與連接腳112連接。

參照圖2d，本發明的寵物智能裝置，支架孔114與安裝孔14相通，智能模塊4同樣設于支架孔114內。

本發明的繩子2部分與穿戴牽引組件中的繩扣支架11連接，智能項圈的繩子2部分直接作用在繩扣支架11，殼體10不會直接受力，大大的增加了寵物智能裝置的承受能力，使寵物智能裝置能夠承受大力沖擊，使用更加方便。

請一并參照圖3a-3f，本發明的智能寵物裝置還包括彈性鎖扣組件，彈性鎖扣組件包括底座1和智能模塊4；智能模塊4可拆卸連接底座1，其中，智能模塊4設有連接盲孔44；底座1包括彈性鎖扣15，當智能模塊4安裝至底座1時，彈性鎖扣15彈性插入連接盲孔44。

當彈性鎖扣15由盲孔44脫離，智能模塊4可以輕易與底座1分離；由于彈性鎖扣15智能模塊4可以輕易的與底座1安裝或分離，方便單獨取出智能模塊4充電或更換電池等操作，使用更方便。

彈性鎖扣15包括彈性元件152、彈性座153和鎖扣部1531；彈性座153與彈性元件152連接；鎖扣部1531設于彈性座153一側以與盲孔44插接。

應當說的是，在本是實施例中彈性元件152為彈簧，當智能模塊4安裝至底座1時，彈簧推動彈性座153使鎖扣部1531與盲孔44插接。

彈性鎖扣15還包括彈出按鈕151；彈出按鈕151設有與彈性座153插接的擠壓腳1511，擠壓腳1511設有擠壓斜面15111；其中，按下彈出按鈕151時，擠壓斜面15111穿過彈性座153以使彈性座153移動并壓縮彈性元件152從而使鎖扣部1531脫離盲孔44。

參照圖3b和圖3d，彈性座153還包括擠壓孔1532和連接柱1534；擠壓孔1532擠壓腳1511活動插接于擠壓孔1532；連接柱1534一端與彈性元件152套接；擠壓孔1532側壁設有抵頂斜面1533，其中，按下彈出按鈕151時，擠壓斜面15111擠壓抵頂斜面1533以使彈性座153移動并壓縮彈性元件152。

擠壓斜面15111與抵頂斜面1533相匹配，當彈出按鈕151向下壓時，彈性座153受擠壓向彈簧方向擠壓彈簧，使鎖扣部1531脫離盲孔44；當放開彈出按鈕151時，彈性座153受彈簧擠壓滑動，在彈性座153運動過程中抵頂彈出按鈕151使彈出按鈕151彈出。

參照圖3e，彈性鎖扣組件還包括支撐片154；支撐片154支撐彈性座153。彈性座153在支撐片154上滑動。

參照圖3f，彈性鎖扣組件還包括彈出機構155；彈出機構155包括彈舌1551，彈舌1551抵頂智能模塊4的底面以使智能模塊4不受力時彈性彈出。在智能模塊4安裝在底座1上時，智能模塊4的底面擠壓彈舌1551使彈舌1551變形，在智能模塊4不受力時，彈舌1551的回復力使智能模塊4彈性彈出。

彈出機構155還包括彈片固定座1552；彈舌1551一端折彎連接于彈片固定座1552，另一端往智能模塊4的底面延伸。在本實施例中彈出機構155為一體構件。

彈性鎖扣組件還包括繩扣支架11，設于彈片固定座1552與支撐片154之間，彈片固定座1552與支撐片154通過固定件(例如螺絲)固定；繩扣支架11限定彈舌1551，防止彈舌1551過于向上。

支撐片154包括讓位孔1541和匹配槽1542；彈出或按下彈出按鈕151時，擠壓腳1511在讓位孔1541內穿行；匹配槽1542與彈性元件152相匹配，使彈性元件152更方便安裝和工作；讓位孔1541設有兩個，設于匹配槽1542兩側，讓位孔1541對應，使彈出按鈕151的擠壓腳1511相匹配。

底座1設有安裝孔14，安裝智能模塊4；底座1包括上殼13和下殼12；下殼12與上殼13扣接，彈性鎖扣15設于下殼12與上殼13之間。

上殼13設有鎖扣孔131和彈出孔132；鎖扣孔131連通安裝孔14，鎖扣部1531一端設于鎖扣孔131，并活動插設于連接盲孔44；彈出孔132連通安裝孔14。彈舌1551包括固定端和自由端，固定端由彈片固定座1552折彎連接，活動端與彈片固定座1552間隔設置，活動端設于彈出孔132并抵頂智能模塊4的底面以將智能模塊4往遠離安裝孔14方向彈出。

本發明的智能寵物裝置的底座1和智能模塊4分體設計，通過底座1的彈性鎖扣15固定智能模塊4，也可通過彈性鎖扣15放開對智能模塊4的固定使底座1和智能模塊4分離，方便單獨取出智能模塊4充電或更換電池等操作，使用更方便。

參照圖4a和圖4b，在另一實施例中智能寵物裝置進一步包括防水按鍵組件42，防水按鍵組件42包括彈性開關424、防水壓板423、防水密封墊片422和開關按鍵421；防水壓板423具有與彈性開關424匹配的開關通孔4231；防水密封墊片422設于防水壓板423上以蓋合開關通孔4231；開關按鍵421與防水壓板423分別設于防水密封墊片422的兩側；其中，開關按鍵421在被按壓時，帶動防水密封墊片422抵頂彈性開關424。

在本實施例中導光板45與防水壓板423和二為一，即能導光又能擠壓防水密封墊片422。

防水密封墊片422防止水由開關按鍵421流入彈性開關424所在端，在具備按鍵功能的同時還起到防水作用，保護設置該防水按鍵組件42的智能模塊等裝置。

彈性開關424為鍋仔片開關或輕觸開關。

開關按鍵421包括按壓柱4211；按壓柱4211抵頂防水密封墊片422；開關側壁與按壓柱4211間隔設置并形成讓位槽4212。

防水密封墊片422包括連動柱4224和拱形凸起4222；連動柱4224設于彈性開關424與按壓柱4211之間；拱形凸起4222圍繞連動柱4224設置并與讓位槽4212匹配，其中，拱形凸起4222具有限位凹槽4223。

防水壓板423包括抵頂凸起4232；抵頂凸起4232與限位凹槽4223匹配，其中，抵頂凸起4232內形成有開關通孔4231。

開關按鍵421受到按壓時，按壓柱4211下壓抵頂連動柱4224，連接柱抵頂按壓彈性開關424，在放開對開關按鍵421按壓時，防水密封墊片422的拱形凸起4222帶動連動柱4224回彈，進而帶動開關按鍵421回復到初始位置，在下壓時，抵頂凸起4232抵頂拱形凸起4222，防止拱形凸起4222變形過大，無法回彈。

防水密封墊片422為導光硅膠。防水壓板423為導光板。防水壓板423中設有出光孔4234，光源43插入出光孔4234，防水壓板423接收光源43的出射光4095并形成勻光4096大面積出射，抵頂凸起4232設有反射斜面，反射斜面接收沿防水壓板423的勻光4096形成反射光，反射光依次穿過抵頂凸起4232、防水密封墊片422、開關按鍵421。開關按鍵421具有非透明區域和透明光圈，非透明區域形成于透明光圈內，透明光圈用于透射反射光。

請一并參照圖4c-圖4d，在另一實施例中智能模塊4包括殼體41和上述防水按鍵組件42，防水密封墊片422與殼體41密封連接。防水密封墊片422防止水由透過其以及連接處進入智能模塊4，在起到按鍵功能的同時，防止水由防水按鍵組件42進入智能模塊4，保護智能模塊4。

殼體41包括模塊上殼411和模塊下殼412。

模塊上殼411具有密封槽4112，防水密封墊片422具有與密封槽4112匹配的密封凸起4221。防水壓板423設有密封抵頂凸起4233以支撐密封凸起4221，密封抵頂凸起4233抵頂密封凸起4221所在位置，使密封凸起4221插入密封槽4112，使密封效果更好。

模塊上殼411設有開關按鍵孔4111，開關按鍵421具有第一凸起4213；開關按鍵421活動設于開關按鍵孔4111內且第一凸起4213卡接于模塊上殼411內壁。

在開關按鍵421沒有被按壓時，第一凸起4213與模塊上殼411內壁抵頂，初步實現防水效果，可以防止大量的水由開關按鍵421流入模塊上殼411內。

防水按鍵組件42、智能模塊4及寵物智能裝置，其中防水按鍵組件42在實現按鍵功能的同時，還防止水由防水按鍵組件42進入智能模塊4和寵物智能裝置內部，保護設置該防水按鍵組件42的智能模塊4和寵物智能裝置。

參照圖5a-圖5b，在另一實施例中智能寵物裝置進一步包括生物傳感組件5，生物傳感組件5包括生物傳感模塊52、硬件模塊51和傳輸頂針513；生物傳感模塊52用于檢測生物體的生物信息；硬件模塊51與生物傳感模塊52連接以對生物信息進行處理；傳輸頂針513插設于硬件模塊51并活動連接智能模塊4，以將處理后的生物信息通過智能模塊4向服務器發送。

生物傳感模塊52與硬件模塊51連接，連接處密閉，可以防止水進入。

生物傳感組件5可探測寵物的心率等生物信息，并將處理過的生物信息發送到智能模塊4，進而了解寵物的身體狀況，生物傳感組件5還可以與智能模塊分體設置，以作為智能寵物裝置的備選配件，使用方便、靈活。

生物傳感模塊52包括軟膠殼和壓電薄膜524；壓電薄膜524設于軟膠殼內，以檢測生物體的生物信息。優選地壓電薄膜524用于探測寵物的心率等生物信息。壓電薄膜524具有第一通孔5241。

軟膠殼包括軟膠上殼522和軟膠下殼523；軟膠下殼523與軟膠上殼522扣合密封包裹壓電薄膜524。軟膠下殼523具有穿設于第一通孔5241內的安裝柱5231生物傳感模塊52呈條形狀，生物傳感模塊52具有固定孔521以固定于掛扣。條形的生物傳感模塊52可以大面積地與寵物接觸，更穩定的獲取寵物的心率等生物信息；掛扣設于繩子2，使生物傳感模塊52貼緊寵物。在其它實施例中，也可以不設固定孔521，具體地，生物傳感模塊52嵌于繩子2內，利用繩子2使生物傳感模塊52貼緊寵物。當然，生物傳感模塊52的固定方式也可以是使生物傳感模塊52一端部穿設于繩子2上的掛扣，通過掛扣壓緊于繩子2上。

硬件模塊51包括硬件下殼515、硬件上殼514、密封圈517和傳感器主板516；硬件上殼514與硬件下殼515連接；密封圈517設于硬件下殼515；傳感器主板516設于密封圈517內，并與壓電薄膜524連接。硬件模塊51密封，可以防止水進入，使生物傳感組件5方便設于外部。硬件下殼515與軟膠下殼523一體成型且均為柔性材料制成。硬件下殼515開設有固定槽5152和圈槽5153，傳感器主板516設于固定槽5152，密封圈517設于圈槽5153。

硬件下殼515包括本體5151、傳感器扣位511和固定連接位512；傳感器主板516和密封圈517設于本體5151；傳感器扣位511設于本體5151一側以與底座扣合；固定連接位512凸出于本體5151的兩角以與通過螺栓連接于底座1；硬件上殼514設有凸起部5141，傳輸頂針513一端設于傳感器主板516，另一端凸出于凸起部5141。硬件下殼515通過傳感器扣位511與固定連接位512連接于底座1；在本實施例中，傳感器扣位511為凸起，底座1設有匹配傳感器扣位511的卡槽15；在硬件下殼515與底座1連接時，傳感器扣位511插入該卡槽15，以將硬件下殼515的一側固定于底座1，在固定連接位512處由螺栓連接于底座1，以將硬件下殼515的另一側固定于底座1。

請一并參照圖5c，智能模塊4包括抵頂傳輸頂針513的接收頂針405。處理后的生物信息經過傳輸頂針513和接收頂針405發送至智能模塊4，并通過智能模塊4向服務器發送。

底座1的下殼13設有連接凹槽16，與硬件模塊51相匹配。硬件模塊51可拆卸連接于底座1，并通過底座1定位與智能模塊4對正，使傳輸頂針513對正抵頂接收頂針405。

連接凹槽16具有頂針過孔17，傳輸頂針513的端部設于頂針過孔17以抵頂接收頂針405。

生物傳感組件5可探測寵物的心率等生物信息，并將處理過的生物信息發送到智能模塊4，進而了解寵物的身體狀況，生物傳感組件5還可以與智能模塊4分體設置，以作為智能寵物裝置的備選配件，使用方便靈活。

以上所述僅為本發明的優選實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
