本發明涉及一種育苗箱，具體是一種便于移動的智能化育苗箱。

背景技術：

現在在對很多種子進行育苗的時候大都是使用育苗盤育苗，將多個育苗盤平鋪在地上，然后在將種子植入到育苗盤中對種子進行育苗，這種方式需要的育苗面積大，對空間的利用率低，而且如果要查看每個育苗盤中的育苗情況，需要育苗者依次的進行查看，行程遠，勞動強度大，不便于大量近距離的對種子育苗情況的觀察。

現有的育苗箱設計簡單，雖然具有加溫裝置，但無法實時監控內部的溫度，影響種子發芽的速度，且澆水時，容易澆水過多，使得育苗箱內長期積水，影響種子發芽，嚴重的甚至造成種子腐爛。因此，本領域技術人員提供了一種便于移動的智能化育苗箱，以解決上述背景技術中提出的問題。

技術實現要素：

本發明的目的在于提供一種便于移動的智能化育苗箱，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種便于移動的智能化育苗箱，包括底架、滑輪和育苗室，所述滑輪設置在底架的下端，所述育苗室設置在底架的上端，所述育苗室的右側設置有控制箱，所述育苗室的內壁上設置有保溫層，所述育苗室內設置有兩個隔板，所述隔板把育苗室分成三區域，且每個區域內均設置有培育箱，所述培育箱的下端均連接有下水管，所述下水管的下端連接有排水管，所述隔板的上設置有溫度感應器，所述育苗室內部的上端設置有若干加熱燈，所述育苗室的左右兩側均設置有排氣孔，所述育苗室的左側設置有水箱，所述水箱的上端設置有水泵，所述水泵的上端連接有出水管，所述出水管連接到育苗室內部，所述出水管的下端設置有若干噴頭，所述水箱的左上端設置有肥料口。

作為本發明進一步的方案：所述培育箱內部下端設置有漏網。

作為本發明再進一步的方案：所述滑輪設置成萬向輪。

作為本發明再進一步的方案：所述噴頭設置成噴霧狀態。

作為本發明再進一步的方案：所述加熱燈設置有三個。

與現有技術相比，本發明的有益效果是：

本發明在結構上設計簡單合理，使用起來操作方便快捷，實用性很高，本育苗箱用于農業育苗，底架的下端設置有滑輪，便于對育苗箱的移動，方便快捷，育苗室把種子種在培育箱內，且在控制箱的控制下啟動水泵定期向培育箱內噴灑水，使的種子發芽前保持土壤的潮濕，且培育箱內部的下端設置有漏網，當澆水較多時，多余的水滲透到下端，并進入下水管，最后從排水管排出，避免培育箱內長時間積水，影響種子發芽，加熱燈可以對育苗室內進行加溫，使得育苗室內始終處于室溫狀態，提高種子發芽的速率，且溫度感應器會實時監控育苗室內的溫度，并把溫度信息傳送給控制箱，并顯示在控制箱的顯示屏上，做到實時監控，便于管理，具有很大的實用性，且實現了智能化的管理。

附圖說明

圖1為便于移動的智能化育苗箱的結構示意圖。

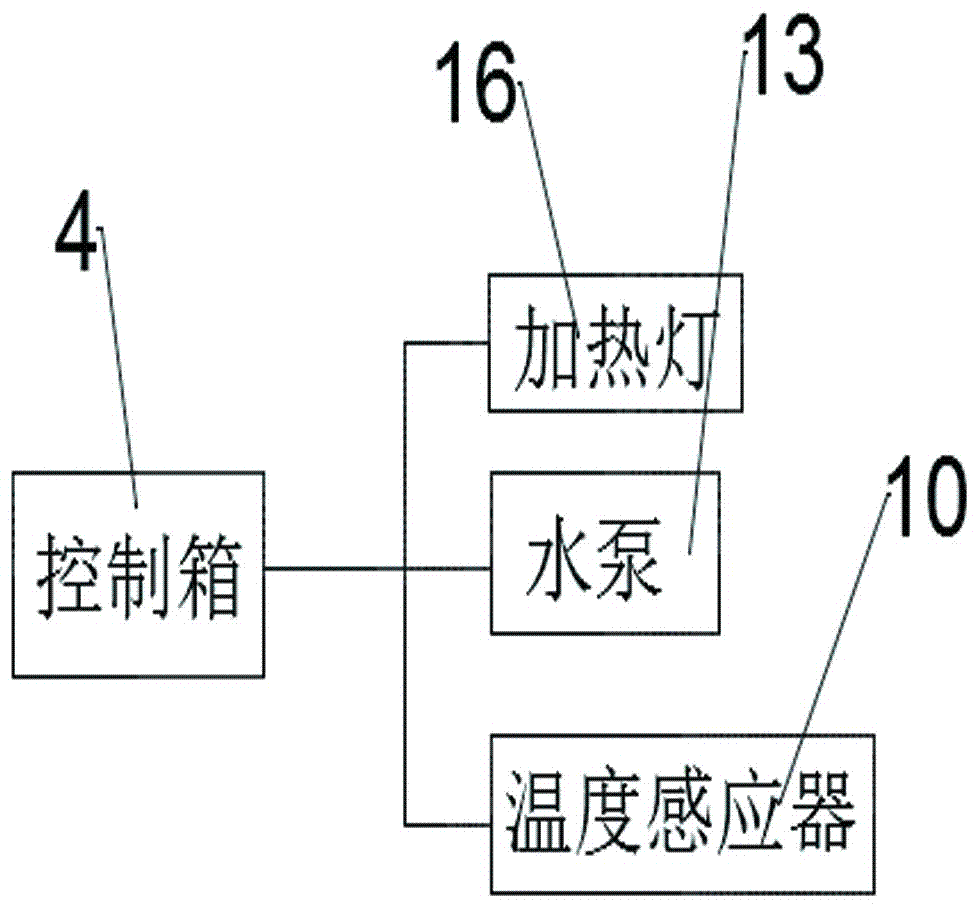

圖2為便于移動的智能化育苗箱的電路結構示意圖。

圖中：1-底架、2-滑輪、3-育苗室、4-控制箱、5-保溫層、6-隔板、7-培育箱、8-下水管、9-排水管、10-溫度感應器、11-排氣孔、12-水箱、13-水泵、14-出水管、15-噴頭、16-加熱燈、17-肥料口。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1和圖2，本發明實施例中，一種便于移動的智能化育苗箱，包括底架1、滑輪2和育苗室3，所述滑輪2設置在底架1的下端，所述育苗室3設置在底架1的上端，所述育苗室3的右側設置有控制箱4，所述育苗室3的內壁上設置有保溫層5，所述育苗室3內設置有兩個隔板6，所述隔板6把育苗室3分成三區域，且每個區域內均設置有培育箱7，所述培育箱7的下端均連接有下水管8，所述下水管8的下端連接有排水管9，所述隔板6的上設置有溫度感應器10，所述育苗室3內部的上端設置有若干加熱燈16，所述育苗室3的左右兩側均設置有排氣孔11，所述育苗室3的左側設置有水箱12，所述水箱12的上端設置有水泵13，所述水泵13的上端連接有出水管14，所述出水管14連接到育苗室3內部，所述出水管14的下端設置有若干噴頭15，所述水箱12的左上端設置有肥料口17。

本發明的工作原理是：

本發明涉及一種便于移動的智能化育苗箱，本育苗箱用于農業育苗，底架1的下端設置有滑輪2，便于對育苗箱的移動，方便快捷，育苗室把種子種在培育箱7內，且在控制箱4的控制下啟動水泵13定期向培育箱7內噴灑水，使的種子發芽前保持土壤的潮濕，且培育箱7內部的下端設置有漏網，當澆水較多時，多余的水滲透到下端，并進入下水管8，最后從排水管9排出，避免培育箱7內長時間積水，影響種子發芽，加熱燈16可以對育苗室3內進行加溫，使得育苗室3內始終處于室溫狀態，提高種子發芽的速率，且溫度感應器10會實時監控育苗室3內的溫度，并把溫度信息傳送給控制箱4，并顯示在控制箱4的顯示屏上，做到實時監控，便于管理，具有很大的實用性，且實現了智能化的管理。

本發明在結構上設計簡單合理，使用起來操作方便快捷，實用性很高，本育苗箱用于農業育苗，底架的下端設置有滑輪，便于對育苗箱的移動，方便快捷，育苗室把種子種在培育箱內，且在控制箱的控制下啟動水泵定期向培育箱內噴灑水，使的種子發芽前保持土壤的潮濕，且培育箱內部的下端設置有漏網，當澆水較多時，多余的水滲透到下端，并進入下水管，最后從排水管排出，避免培育箱內長時間積水，影響種子發芽，加熱燈可以對育苗室內進行加溫，使得育苗室內始終處于室溫狀態，提高種子發芽的速率，且溫度感應器會實時監控育苗室內的溫度，并把溫度信息傳送給控制箱，并顯示在控制箱的顯示屏上，做到實時監控，便于管理，具有很大的實用性，且實現了智能化的管理。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

技術總結
本發明公開了一種便于移動的智能化育苗箱，包括底架、滑輪和育苗室，所述育苗室的右側設置有控制箱，所述育苗室內設置有兩個隔板，所述隔板把育苗室分成三區域，且每個區域內均設置有培育箱，所述培育箱的下端均連接有下水管，所述下水管的下端連接有排水管，所述隔板的上設置有溫度感應器，所述育苗室內部的上端設置有若干加熱燈，所述育苗室的左側設置有水箱，所述水箱的上端設置有水泵，所述水泵的上端連接有出水管。育苗室把種子種在培育箱內，且在控制箱的控制下啟動水泵定期向培育箱內噴灑水，使的種子發芽前保持土壤的潮濕，加熱燈可以對育苗室內進行加溫，使得育苗室內始終處于室溫狀態，提高種子發芽的速率。

技術研發人員：嚴梓展
受保護的技術使用者：嚴梓展
技術研發日：2017.07.30
技術公布日：2017.10.20
