本發明涉及農業機械領域，具體是一種帶有粉碎功能的施肥小車。

背景技術：

當土壤里不能提供作物生長發育所需的營養時，對作物進行人為的營養元素的補充的行為稱為施肥，農作物在種植生產的過程中，常常需要對耕地進行施肥等工作，這時就需要使用施肥機械進行施肥。普通施肥裝置在施肥時僅僅將肥料灑向田間，而化肥一般情況下為固體顆粒狀物質，不易被植物吸收，影響施肥效果，而且，施肥時可能導致肥料堆積的情況，施肥不均勻。

技術實現要素：

本發明的目的在于提供一種帶有粉碎功能的施肥小車，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種帶有粉碎功能的施肥小車，包括底座，所述底座上通過支架分別固定設置有水箱、粉碎箱和混合箱；所述水箱內底部設置有水泵，水泵右端連接有出水管，所述出水管穿過水箱右側壁和混合箱左側壁連接至混合箱內；所述粉碎箱頂部設置有電機，電機底端電機軸連接有第一轉軸，第一轉軸由上往下分別安裝有粉碎刀片和螺旋刀片，所述粉碎刀片和螺旋刀片位于粉碎箱內，所述粉碎箱內還設置有過濾網，過濾網位于第一轉軸下方，所述粉碎箱底部左側與混合箱頂部左側連通；所述混合箱右側壁設置有減速電機，減速電機左端電機軸連接有第二轉軸，第二轉軸上安裝有螺旋葉片，所述螺旋葉片位于混合箱內，所述混合箱底部右側連接有出料管，出料管出料端安裝有落料噴頭。

作為本發明進一步的方案：所述水箱頂部左側設置有加水漏斗，所述粉碎箱頂部左側設置有加料漏斗。

作為本發明再進一步的方案：所述粉碎箱內底部傾斜設置有滑板。

作為本發明再進一步的方案：所述底座底部左側轉動設置有開墾裝置。

作為本發明再進一步的方案：所述底座底部右側轉動設置有滾輪，所述底座頂部右側設置有推桿。

與現有技術相比，本發明的有益效果是：

本發明通過設置粉碎刀片和螺旋刀片對肥料進行粉碎，粉碎時螺旋刀片帶動肥料向上翻滾，使得肥料粉碎充分，同時設置過濾網對粉碎后的肥料進行過濾，保證肥料顆粒足夠小；通過設置水箱，可以向水箱內加入水和藥劑等，通過設置混合箱對粉碎后的肥料和水等進行混合，使得肥料更容易被植物吸收，通過在混合箱內設置螺旋葉片進行攪拌混合，攪拌過程中帶動物料向右運動，進行自動送料；通過設置開墾裝置可以進行翻土，使得功能更多樣。

附圖說明

圖1為帶有粉碎功能的施肥小車的結構示意圖。

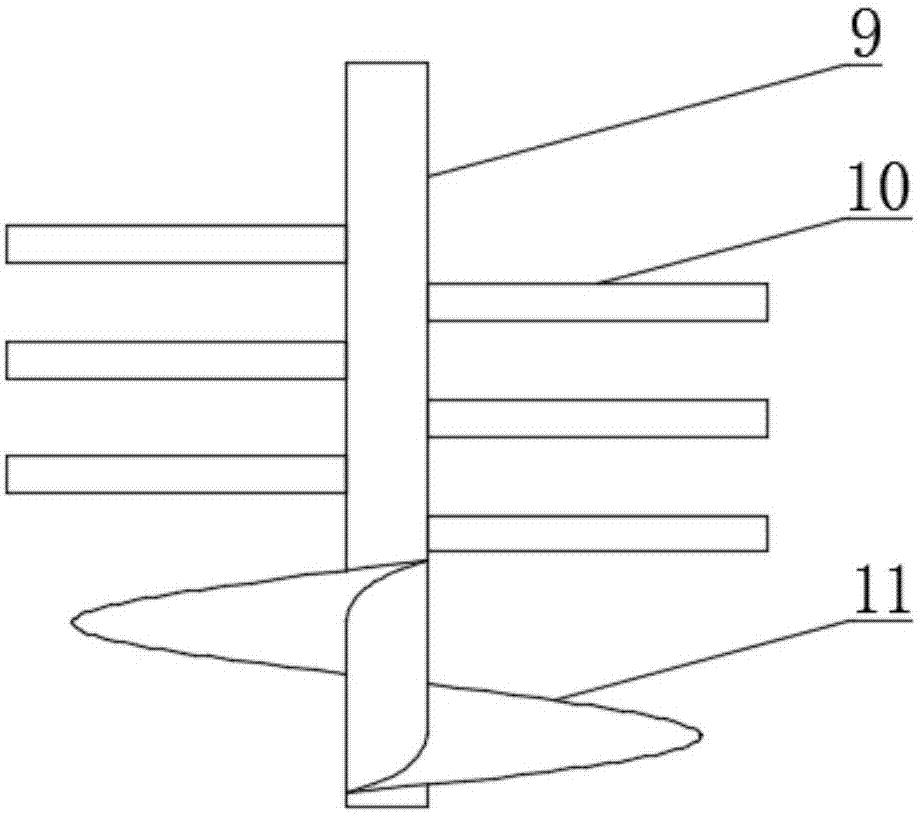

圖2為帶有粉碎功能的施肥小車中第一轉軸處的局部結構示意圖。

圖中：1-底座、2-水箱、3-水泵、4-出水管、5-加水漏斗、6-粉碎箱、7-加料漏斗、8-電機、9-第一轉軸、10-粉碎刀片、11-螺旋刀片、12-過濾網、13-滑板、14-混合箱、15-螺旋葉片、16-第二轉軸、17-減速電機、18-推桿、19-滾輪、20-出料管、21-落料噴頭、22-開墾裝置。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1～2，本發明實施例中，一種帶有粉碎功能的施肥小車，包括底座1，所述底座1上通過支架分別固定設置有水箱2、粉碎箱6和混合箱14；所述水箱2內底部設置有水泵3，水泵3右端連接有出水管4，所述出水管4穿過水箱2右側壁和混合箱14左側壁連接至混合箱14內；所述粉碎箱6頂部設置有電機8，電機8底端電機軸連接有第一轉軸9，第一轉軸9由上往下分別安裝有粉碎刀片10和螺旋刀片11，所述粉碎刀片10和螺旋刀片11位于粉碎箱6內，所述粉碎箱6內還設置有過濾網12，過濾網12位于第一轉軸9下方，所述粉碎箱6底部左側與混合箱14頂部左側連通；所述混合箱14右側壁設置有減速電機17，減速電機17左端電機軸連接有第二轉軸16，第二轉軸16上安裝有螺旋葉片15，所述螺旋葉片15位于混合箱14內，所述混合箱14底部右側連接有出料管20，出料管20出料端安裝有落料噴頭21；

所述水箱2頂部左側設置有加水漏斗5，所述粉碎箱6頂部左側設置有加料漏斗7，方便加水和加料；所述粉碎箱6內底部傾斜設置有滑板13，方便粉碎箱6內的肥料進入混合箱14內；所述底座1底部左側轉動設置有開墾裝置22，方便對田地進行開墾，松弛土壤；所述底座1底部右側轉動設置有滾輪19，所述底座1頂部右側設置有推桿18，方便控制和移動裝置。

本發明的工作原理是：通過加水漏斗5向水箱2內加入水和藥劑等，通過加料漏斗7向粉碎箱6內加入肥料；將小車移動到施肥點后，啟動電機8，電機8帶動第一轉軸9轉動，第一轉軸9帶動粉碎刀片10和螺旋刀片11轉動，對粉碎箱6內的肥料進行粉碎，粉碎后的肥料如果顆粒較小就會從過濾網12的孔隙處落下，滑落至混合箱14內，較大顆粒繼續粉碎；同時啟動水泵3，水箱2內的液體通過出水管4進入混合箱14內，啟動減速電機17，減速電機17帶動第二轉軸16轉動，第二轉軸16帶動螺旋葉片15轉動對混合箱14內的物料進行攪拌，攪拌混合過程中同時帶動混合箱14內的物料向右運動，混合后的物料通過出料管20從落料噴頭21處向下噴出，對土地進行施肥，施肥過程中，不斷移動小車；施肥完成后，關閉水泵3、電機8和減速電機17；如果還需要對田地進行開墾，則在施肥過程中控制開墾裝置22工作，進行翻土工作。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

技術總結
本發明公開了一種帶有粉碎功能的施肥小車，包括底座，底座上通過支架分別固定設置有水箱、粉碎箱和混合箱；水箱內底部設置有水泵，水泵右端連接有出水管，出水管連接至混合箱內；粉碎箱頂部設置有電機，電機底端電機軸連接有第一轉軸，第一轉軸由上往下分別安裝有粉碎刀片和螺旋刀片，粉碎箱內還設置有過濾網，粉碎箱底部左側與混合箱頂部左側連通；混合箱右側壁設置有減速電機，減速電機左端電機軸連接有第二轉軸，第二轉軸上安裝有螺旋葉片，混合箱底部右側連接有出料管，出料管出料端安裝有落料噴頭。本發明通過設置混合箱對粉碎后的肥料和水等進行混合，使得肥料更容易被植物吸收。
