本發明涉及排種器，尤其是強推式精密排種器。

背景技術：

現有的小粒種子精密排種器有多項專利技術，本發明是針對中心傳動強推式及半口盛種精密排種器zl200710017665.3對大中粒種子播種有很大的局限性，噴氣清種組合槽輪精密排種器(zl201410033704.9)需要輔助配氣機構，不方便使用，兩種排種器插板定位不穩定，投種區間角度過大，影響播種質量而設計的新型精密排種器，而且傳統的排種器對小粒種子無法實現播種，有的種子破損率高，調節不方便。

技術實現要素：

為了解決現有技術中的問題，提供結構緊密，運轉順暢，防漏性好，排種均勻的排種器，本發明所采用的技術方案是：

強推組合調節槽輪精密排種器，包括殼體，在所述殼體上設有能旋轉的排種輪，在所述的排種輪上分布有排種孔，所述的排種孔為通孔的，在所述的殼體上設有置于排種輪內圈封住排種孔的阻漏件，在所述的殼體上設有齒輪軸，在所述的齒輪軸上活動設置有能將排種孔種子推出的推種齒輪，在所述的殼體上設有底板，所述的殼體和底板以及排種輪圍成盛種腔；在所述的排種輪周向上圓形陣列有用于排種槽，在所述的排種槽內設有設置有能活動調節的排種槽大小的調節件，在所述的調節件上設有將調節件鎖死在排種輪上的螺釘。

所述的推種齒輪旋轉中心和排種輪旋轉中心連線與垂直線夾角α范圍為40°—50°。

所述的底板與排種輪接觸一端設有與排種輪表面吻合的弧面。

所述的排種孔在排種輪軸向間隔排列2—5組，各組所述的排種孔在排種輪周向圓形陣列，各組所述的排種孔之間錯位設置，所述的推種齒輪數量與排種孔在軸向上排列數量一致。

所述的阻漏件包括固定在殼體上截面呈弧形的安裝板，在所述的安裝板上卡接有與排種輪內圈表面吻合的阻漏板，所述的阻漏板一端低于底板所在平面另一端低于穿過排種輪軸線的水平。

在所述的排種槽內設有能堵住排種槽的堵件。

在所述的殼體上設有清理排種輪表面附著種子的毛刷。

在所述的殼體一側設有插板槽，在所述的插板槽內穿插有能活動調節的插板，在所述的底板上設置有固定臺，在所述固定臺上設有供插板插入的縫隙，在所述的固定臺上設有鎖死插板的固定件；所述的插板包括遮擋部和固定部，所述的遮擋部覆蓋在排種輪位于儲種倉位置的表面且與排種輪表面吻合，所述的固定部為折邊插入縫隙通過固定件鎖死固定。

所述的固定件為螺釘。

在所述的排種輪上設有驅動孔。

采用上面結構的排種器由于推種齒輪旋轉中心和排種輪旋轉中心連線與垂直線夾角α范圍為40°—50°，在排種過程中推種齒輪能夠將不能掉落的種子及時推出排種孔，使得播種間距均勻，提高播種質量；阻漏件在排種輪內通過弧面接觸既能有效阻止種子漏出又不會影響排種輪旋轉，使排種輪旋轉更加順暢；插板能夠調節并通過固定件鎖死，且插板與固定臺縫隙配合起到更好的密封效果。

附圖說明

圖1為本發明整體結構示意圖。

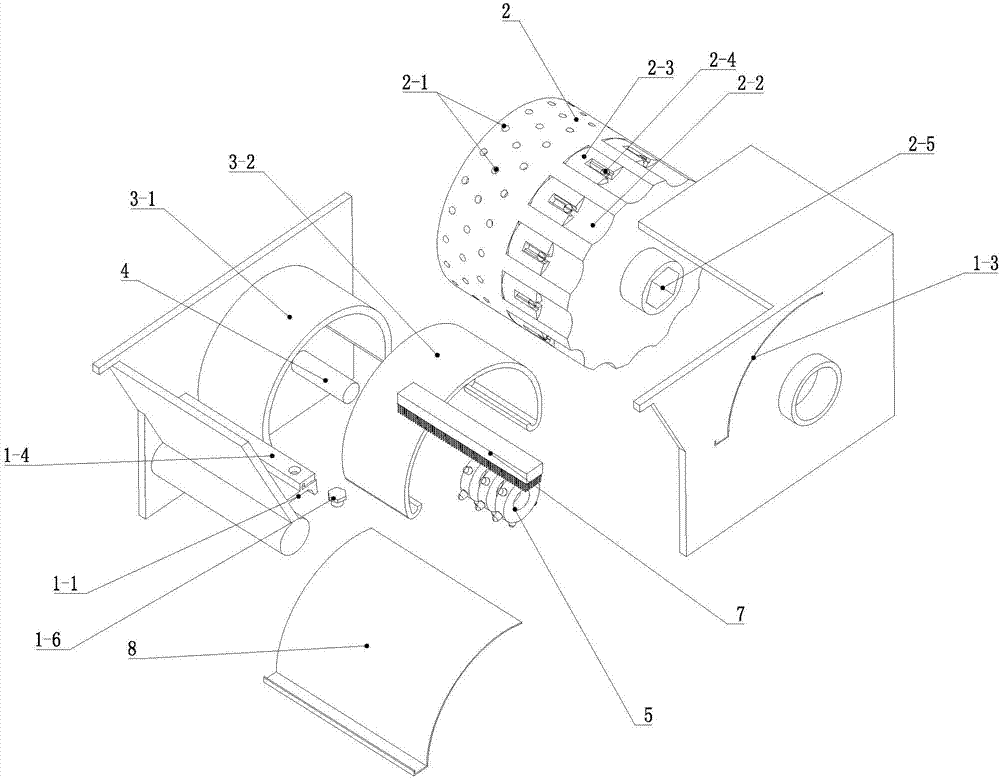

圖2為本發明爆炸圖。

圖3為本發明剖視圖。

圖4為排種輪結構示意圖。

圖5為插板結構示意圖。

具體實施方式

如圖1和圖2所示的播種器包括殼體1，殼體1有兩塊側板、一塊前擋板以及頂板圍成的開放式結構，在殼體1的兩塊側板之間設有排種輪2，排種輪2能自由旋轉，在殼體1前擋板上設有底板1-1，底板1-1和殼體1以及排種輪2圍成盛種腔6，需要播種的種子就置于盛種腔6中，隨著排種輪2的旋轉將盛種腔6中的種子排出。在殼體1上還設有阻漏件3，阻漏件3位于排種輪2內圈，在排種輪2上設有排種孔2-1，排種時種子落入排種孔2-1從而被排種輪2從盛種腔6帶出進行排種，排種孔2-1設置為通孔，為了避免排種孔2-1內種子落入排種輪2內腔，在殼體1上設置有阻漏件3，阻漏件3置于排種輪2內圈封堵住排種孔2-1防止種子落入排種輪2內腔。在殼體1上設有齒輪軸4，在齒輪軸4上活動設置有能旋轉的推種齒輪5，推種齒輪5上的齒牙與排種孔2-1配合，在排種輪2旋轉的過程中推種齒輪5齒牙插入排種孔2-1將不能自由下落的種子推出實現強推排種，在實際中排種孔2-1只要越過穿過排種輪2中心的水平面其內的種子便可以自由排出，由于有些種子能夠自由排出，而有些種子不能自由排出，所以采用推種齒輪5強制推出進行排種，而該過程為了避免自由落下的種子和強推排出的種子間距保持連續，以保證排種的質量，所以推種齒輪5旋轉中心即齒輪軸心與排種輪2旋轉中心的連線和垂直線的夾角α如圖3中所示范圍為：40°—50°。

如圖2所示在殼體1側板上設有插板槽1-3，插板槽1-3內設有能活動的插板8，插板8覆蓋在置于盛種腔6內的排種輪2表面，通過調節插板8可以遮擋排種孔2-1從而控制排種孔的數量，以控制播種量，如圖5所示的插板8包括遮擋部8-1和固定部8-2，遮擋部8-1截面呈弧形覆蓋在排種輪2表面且與排種輪2表面吻合，固定部8-2為翻折邊。如圖3所示底板1-1靠排種輪2一端設有與排種輪2表面吻合的弧面1-2，該設置密封性好可有效防止種子從底板1-1和排種輪2之間的縫隙漏出，還可以避免排種輪2工作時受到底板1-1的阻礙，使排種輪2轉動更加順滑，底板1-1上還設有固定臺1-4，固定臺1-4上設置有縫隙1-5，插板8的固定部8-2就設置在縫隙1-5中進行固定，在固定臺1-4上設有固定件1-6，通過固定件1-6將調整好的插板8固定住鎖死，該固定件1-6采用螺釘。

如圖2和圖3所示的阻漏件3包括固定在殼體1上截面呈弧形的安裝板3-1，在安裝板3-1上卡接有與排種輪2內圈表面吻合的阻漏板3-2，阻漏板3-2一端低于底板1-1所在平面另一端低于穿過排種輪2軸線的水平，這樣設置能防止盛種腔6內種子從排種孔2-1掉落到排種輪2內腔。上面所述的是一種實施例，也可以不采用阻漏板3-2，直接使安裝板3-1與排種輪2內圈表面吻合。

如圖4所示的排種輪2上設置的排種孔2-1在排種輪2軸向間隔排列2—5組，各組排種孔2-1在排種輪2周向圓形陣列(即均布在處于排種輪同一圓周上的排種孔為一組)，各組排種孔2-1之間錯位設置，這種設置可以是種子連續落下，保證排種均勻度。如圖2所示為了配合排種孔2-1的排布，推種齒輪5數量與排種孔2-1在軸向上排列數量一致，在排種輪2一端還設有驅動孔2-5，用于設置驅動裝置帶動排種輪2轉動，在排種輪2轉動時排種孔2-1與推種齒輪5上的齒牙嚙合帶動推種齒輪轉動，為了避免推種齒輪5上的齒牙間距過大而不能很好的嚙合，將相鄰的推種齒輪5固定連接在一起或者做成一個整體，這樣由于排種孔2-1錯位設置，即使一個推種齒輪5沒有嚙合到位，其他推種齒輪5依然可以帶動其旋轉繼續嚙合。在排種輪2上還可以設置排種槽2-2，該排種輪2中排種孔2-1用于播種小粒種子，排種槽2-2則可用于播種大粒種子，在排種槽2-2內設有調節件2-3，調節件2-3通過螺釘2-4固定，通過調節件2-3來改變排種槽2-2大小從而來控制排種輪2播種不同種粒種子和排種量。在排種槽2-2內還可以安裝堵件圖中未給出示例，堵件能夠將排種槽2-2完全封堵，通過堵件能夠控制排種槽2-2數量和間隔，從而控制排種量和排種間距。

如圖1和圖2所示在殼體1上還設有毛刷7，毛刷7設置在殼體1頂部位置，在排種輪2旋轉中可以將排種輪2上表面附著種子清理落入盛種腔6，避免被排種輪2帶出。
