本實用新型涉及道路綠化技術領域，更具體地說，它涉及一種公路綠化隔離帶。

背景技術：

道路中的綠化隔離帶一方面提供綠化、美觀、環保的作用，一方面提升土地濕度，減輕熱島效應，吸收噪音的作用，還能分隔道路，保護車輛行駛安全。在一些干旱燥熱的沙漠地區，道路綠化隔離帶上的植被經常由于缺水而死亡，存活率不高。傳統的澆灌方法是利用灑水車沿著道路行進，同時對綠化隔離帶進行澆灌。上述過程存在許多問題，例如：在干旱燥熱的地區，采用地表水澆灌的效果不佳，由于地表巨大的蒸發作用，澆灌的水還未滲入到土層當中即已蒸發殆盡，不能有效地澆灌植物且浪費寶貴的水資源。其次，每次澆灌都需要利用人工逐段進行，人力管理成本很高。

與上述問題相似，專利公告號為CN203388010U的中國專利，提出了一種高速公路綠化帶雨水灌溉系統，主要解決自動化澆灌，減少人力成本的問題，主要結構包括蓄水池，所述蓄水池中水量通過路基兩側的集水槽收集，綠化帶中設置有滴灌裝置，滴灌裝置與蓄水池連通，滴灌裝置的動力來自于太陽能。

上述專利中的集水槽的作用只能在下雨時工作，當遇到連續干燥天氣時，上述灌溉系統儲水手段單一，蓄水不足，表面揮發過快，依舊會引發斷水問題，對綠化帶健康程度造成影響，而對于隔離帶內種植的樹灌，滴灌并不能滿足植被的需水要求。

技術實現要素：

針對實際運用中的問題，本實用新型目的在于提出一種公路綠化隔離帶，具體方案如下：

一種公路綠化隔離帶，包括設置在隔離帶兩側的基石，基石之間填充有用于種植植被的種植層，所述種植層由上至下依次包括碎石層、砂礫層、營養土層、蓄水層，其中，蓄水層與營養土層之間設置有透水隔板，蓄水層的下方設置有儲水箱，所述儲水箱中設置有多根將儲水箱中的水輸送至營養土層之中的滲水管，所述滲水管中填充有吸水材料；

所述儲水箱的箱體上連通有向儲水箱中注水的水管，所述水管與外部的供水裝置相連通，所述儲水箱中設置有液位傳感器，所述液位傳感器檢測儲水箱中的液位并輸出一液位檢測信號，外部的供水裝置接收并響應于上述液位檢測信號，向儲水箱中注水。

沙石的比熱容遠遠小于土壤，其特性決定沙石的溫度升得快，降得快。升溫時，砂石覆蓋在土壤上層，砂石起到一定的土壤與空氣隔離作用，保護了營養土層內水分不會流失。通過采用由下往上澆灌的方式，澆灌的水不會與環境接觸，直接滲入到營養土層中，減少了水分的揮發，有利于節約水分，適用于干燥環境中使用；蓄水層可以蓄積營養土層中過多的水分；當需要對隔離帶中的植被進行澆灌時，只需要將水注入到儲水箱中即可，儲水箱中的水分自動補充，從而減少了人工的工作，方便管理，減少人力成本。

進一步的，所述吸水材料為海綿或者棉布，所述海綿或者棉布的端部伸出到營養土層中。

通過上述技術方案，有利于將儲水箱中的水輸入至營養土層中。

進一步的，所述基石與路面相接的一側設置有排水槽，所述排水槽通過集水管道和儲水箱的頂部相連通。

通過上述技術方案，有利于收集路面上的雨水；此外，由于砂礫層的存在，使得營養土層表面的透氣性不佳，上述設置還可以借助于滲水通道向營養土層中輸入一定量的空氣。

進一步的，所述儲水箱的頂部設置有透氣管，所述透氣管連通所述營養土層與儲水箱頂部

通過上述技術方案，可以向營養土層中透入空氣，增強營養土層的透氣性，有利于植被的生長。

進一步的，所述集水管道中設置有用于減少儲水箱中水汽蒸發散失的棉塊。

通過上述技術方案，可以有效地減少儲水箱中的水蒸發到環境空氣中。

進一步的，所述供水裝置包括一儲水水塔及供水控制器，所述儲水水塔通過水管與所述儲水箱相連通，所述水管上設置有電磁閥，所述電磁閥與供水控制器控制連接，其中，所述供水控制器與儲水箱中的液位傳感器信號連接，接收所述液位檢測信號，當其低于預設值時，控制電磁閥導通為儲水箱注水。

通過上述技術方案，可以實現外部的儲水水塔自動向儲水箱中供水，不用人工加水，減少了人工管理的成本。

進一步的，所述儲水箱的數量為多個且沿綠化隔離帶的長度方向均勻間隔設置，所述水管與多個儲水箱的底壁相連通。

通過上述技術方案，可以使得各個儲水箱中的也為均等。

進一步的，所述供水控制器包括：

基準電壓生成模塊，用于生成供液位檢測信號比較的參考電壓；

一比較器，其正向信號輸入端耦接于所述參考電壓，反向信號輸入端耦接于所述液位檢測信號，信號輸出端輸出比較信號；

繼電器開關模塊，包括一開關三極管，所述開關三極管的集電極與發射極串接至繼電器的繼電線圈中以控制繼電器的啟停，所述繼電器開關端與電磁閥導電工作端電連接。

通過上述技術方案，可以簡單快捷的對儲水箱中的水位進行控制。

進一步的，所述儲水水塔中連通設置有一用于汲取地下水的水泵，儲水水泵內設置有用于檢測水塔內水位的水位檢測器，所述水泵的控制器與水位檢測器信號連接，響應于水位檢測器的檢測信號控制水泵的啟停，當儲水水塔內的液位低于設定值時，啟動所述水泵向儲水水塔內注水。

通過上述技術方案，可以使得整個綠化隔離帶的植被澆灌實現無人化，在一些干旱沙漠且人員管理不易的地區十分適用。

進一步的，所述綠化隔離帶的上設置有若干太陽能電池板，所述太陽能電池板的電能輸出端與供水控制器、電磁閥以及水泵電連接。

通過上述技術方案，可以實現整個綠化隔離帶的自動能源供應，從而實現完全意義上的無人化管理。

與現有技術相比，本實用新型的有益效果如下：

（1）通過設置碎石層、砂礫層、營養土層以及蓄水層，避免了種植層中的水分揮發到空氣中，減少了水分的流失，有利于營養土層的水分保養；

（2）通過設置儲水箱，使得整個澆灌的過程在土層以下進行，從而減少澆灌過程中水分的散失，有利于干旱缺水地區的澆灌；

（3）通過在儲水箱中設置液位傳感器以及在外部設置自動供水裝置，并且上述裝置通過太陽能自動供電，實現綠化隔離帶澆灌全程無人化，減少人力成本。

附圖說明

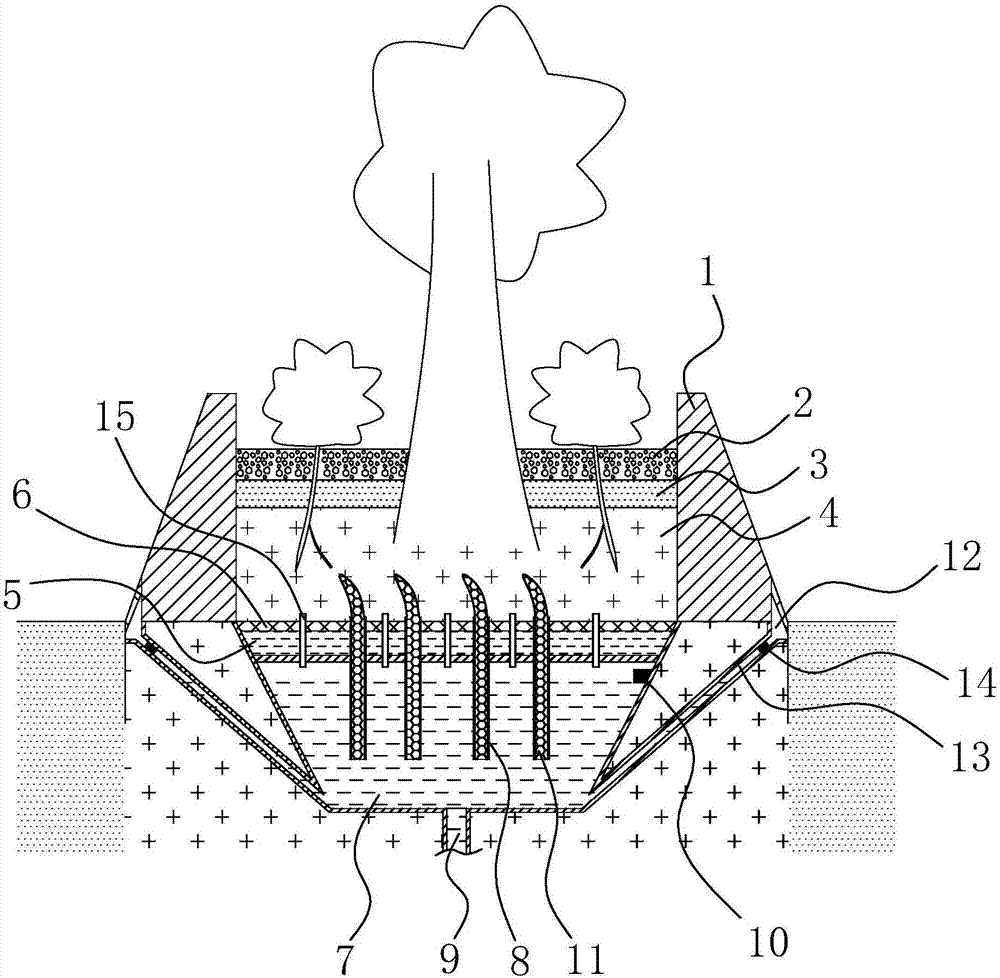

圖1為本實用新型隔離綠化帶垂直于其長度方向的剖面示意圖；

圖2為本實用新型隔離綠化帶的整體示意圖；

圖3為供水控制器的原理圖。

附圖標志：1、基石；2、碎石層；3、砂礫層；4、營養土層；5、蓄水層；6、透水隔板；7、儲水箱；8、滲水管；9、水管；10、液位傳感器；11、棉布；12、排水槽；13、集水管道；14、棉塊；15、透氣管；16、供水控制器；17、電磁閥；18、儲水水塔；19、基準電壓生成模塊；20、比較器；21、繼電器開關模塊；22、水泵；23、太陽能電池板。

具體實施方式

下面結合實施例及附圖對本實用新型作進一步的詳細說明，但本實用新型的實施方式不僅限于此。

如圖1和圖2所示，一種公路綠化隔離帶，包括設置在隔離帶兩側的基石1，基石1之間填充有用于種植植被的種植層。種植層由上至下依次包括碎石層2、砂礫層3、營養土層4、蓄水層5。其中，蓄水層5與營養土層4之間設置有透水隔板6，蓄水層5的下方設置有儲水箱7，儲水箱7中設置有多根將儲水箱7中的水輸送至營養土層4之中的滲水管8，滲水管8中填充有吸水材料。

由于沙石的比熱容遠遠小于土壤，其特性決定沙石的溫度升得快，降得快。升溫時，砂石覆蓋在土壤上層，砂石起到一定的土壤與空氣隔離作用，保護了營養土層4內水分不會流失。當下雨時，上述設置也可以使得種植層表面的雨水很快地滲入到種植層中，對于收集干旱地區的雨水有著十分重要的意義。碎石層2的厚度可以根據石塊的大小確定，砂礫層3主要由細沙組成，目的在于阻隔營養土層4中的水汽蒸發。蓄水層5的目的在于富集營養土層4中多余的水分，并且提供一定的透氣空間，有利于綠化植被的健康生長。上述透水隔板6采用帶有細孔的石板或者塑料板。對于儲水箱7，在本實用新型中采用混凝土或者磚塊直接砌合而成。

在滲水管8中設置的吸水材料為海綿或者棉布11，海綿或者棉布11的端部伸出到營養土層4中，本實用新型中優選采用棉布11，有利于將儲水箱7中的水輸入至營養土層4中。

為了利于收集路面上的雨水，基石1與路面相接的一側設置有排水槽12，排水槽12通過集水管道13和儲水箱7的頂部相連通。此外，由于砂礫層3的存在，使得營養土層4表面的透氣性不佳，上述設置還可以借助于滲水通道向營養土層4中輸入一定量的空氣。

如圖1所示，儲水箱7的頂部設置有透氣管15，透氣管15連通營養土層4與儲水箱7頂部。上述技術方案，可以向營養土層4中透入空氣，增強營養土層4的透氣性，有利于植被的生長。

為了有效地減少儲水箱7中的水蒸發到環境空氣中，集水管道13中設置有用于減少儲水箱7中水汽蒸發散失的棉塊14。

為了使得各個儲水箱7中的也為均等，儲水箱7的數量為多個且沿綠化隔離帶的長度方向均勻間隔設置，水管9與多個儲水箱7的底壁相連通。

儲水箱7的箱體上連通有向儲水箱7中注水的水管9，水管9與外部的供水裝置相連通，儲水箱7中設置有液位傳感器10，液位傳感器10檢測儲水箱7中的液位并輸出一液位檢測信號，外部的供水裝置接收并響應于上述液位檢測信號，向儲水箱7中注水。

上述供水裝置包括一儲水水塔18及供水控制器16，儲水水塔18通過水管9與儲水箱7相連通，水管9上設置有電磁閥17，電磁閥17與供水控制器16控制連接，其中，供水控制器16與儲水箱7中的液位傳感器10信號連接，接收液位檢測信號，當其低于預設值時，控制電磁閥17導通為儲水箱7注水。上述方案可以實現外部的儲水水塔18自動向儲水箱7中供水，不用人工加水，減少了人工管理的成本。

進一步詳述的，如圖3所示，供水控制器16包括：基準電壓生成模塊19，用于生成供液位檢測信號比較的參考電壓；比較器20，其正向信號輸入端耦接于參考電壓，反向信號輸入端耦接于液位檢測信號，信號輸出端輸出比較信號；繼電器開關模塊21，包括一開關三極管，開關三極管的集電極與發射極串接至繼電器的繼電線圈中以控制繼電器的啟停，繼電器開關端與電磁閥17導電工作端電連接。上述方案中，基準電壓生成模塊19包括兩個相互串聯的電阻，利用電阻分壓得到參考電壓，這種方法簡單穩定，可以簡單快捷的對儲水箱7中的水位進行控制。

通過采取上述方案，澆灌的工作人員只需要向儲水水塔18內部加注水即可，簡單方便。

為了使得整個綠化隔離帶的植被澆灌實現無人化，適用于一些干旱沙漠且人員管理不易的地區。儲水水塔18中連通設置有一用于汲取地下水的水泵22，儲水水泵22內設置有用于檢測水塔內水位的水位檢測器，水泵22的控制器與水位檢測器信號連接，響應于水位檢測器的檢測信號控制水泵22的啟停，當儲水水塔18內的液位低于設定值時，啟動水泵22向儲水水塔18內注水。上述水位檢測器與水泵22的控制關系可以采用與儲水箱7中液位控制相似的結構實現，在此不再贅述。

優化的，綠化隔離帶的上設置有若干太陽能電池板23，太陽能電池板23的電能輸出端與供水控制器16、電磁閥17以及水泵22電連接，其中，太陽能電池板23也可以采用風力發電的模式實現能源的供應，上述發電裝置剩余的電量存儲在一個蓄電池中，以實現電能的穩定供應。實現整個綠化隔離帶的自動能源供應，從而實現完全意義上的無人化管理。

本實用新型綠化隔離帶的建造方法和工作效果如下：

在修建道路時，在綠化隔離帶處開挖深溝，預埋水管9，而后采用磚砌或者預制板制成儲水箱7，而后按照特定的層結構鋪設各個種植層。整體而言，通過采用由下往上澆灌的方式，澆灌的水不會與環境接觸，直接滲入到營養土層4中，減少了水分的揮發，有利于節約水分，適用于干燥環境中使用；蓄水層5可以蓄積營養土層4中過多的水分；當需要對隔離帶中的植被進行澆灌時，只需要將水注入到儲水箱7中即可，儲水箱7中的水分自動補充，從而減少了人工的工作，方便管理，減少人力成本。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
