本實用新型涉及一種滾筒式除草裝置，屬于機械除草領域。

背景技術：

常規農作物間的雜草主要是靠人工用鋤頭鋤掉，或者用除草劑除，又或者用 地膜覆蓋等的方法來控制雜草生長！但是，人工用鋤頭除草，工作效率低又辛苦 ；用除草劑除草，農藥的使用對土壤、空氣的環境造成污染大 ；用地膜覆蓋，地膜使用后易造成垃圾污 染等的。目前的割草機功能單一，使用刀片切割，刀片極易損壞，且拆卸、維修不便。

技術實現要素：

（一）要解決的技術問題

為解決上述問題，本實用新型提出了一種滾筒式除草裝置。

（二）技術方案

本實用新型的滾筒式除草裝置，包括傳動支架、轉筒、固定件、轉動軸、插槽、刀片、插板、置刀孔；所述支架與轉動軸連接；所述轉動軸與轉筒連接；所述轉筒上設置有插槽；所述插槽內設置有插板，插槽上設置有置刀孔，插槽口處設置有固定件；所述插板與刀片連接。

作為優先的技術方案，所述置刀孔為長條形通孔，與刀片的形狀相匹配。

作為優先的技術方案，所述插槽的形狀與插板的形狀相匹配。

（三）有益效果

本實用新型與現有技術相比較，其具有以下有益效果：本實用新型滾筒式除草裝置結構簡單，便于部分刀片損壞后拆卸、維修，并且可以將刀片插板替換為鐵耙插板或其他插板，用于耕地或其他農業勞作。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是滾筒式除草裝置的結構示意圖。

1-傳動支架 2-轉筒 3-固定件 4-轉動軸 5-插槽 6-刀片

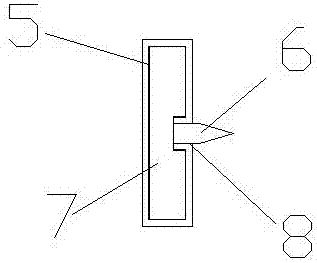

圖2是滾筒式除草裝置的插槽側視圖。

5-插槽 6-刀片 7-插板 8-置刀孔。

具體實施方式

如附圖所示的一種滾筒式除草裝置，包括傳動支架1、轉筒2、固定件3、轉動軸4、插槽5、刀片6、插板7、置刀孔8；所述支架1與轉動軸4連接；所述轉動軸4與轉筒2連接；所述轉筒2上設置有插槽5；所述插槽5內設置有插板7，插槽5上設置有置刀孔8，插槽5口處設置有固定件3；所述插板7與刀片6連接。

其中，所述置刀孔8為長條形通孔，與刀片6的形狀相匹配；所述插槽5的形狀與插板7的形狀相匹配。

本實用新型的一種滾筒式除草裝置，具有以下有益果：本實用新型滾筒式除草裝置結構簡單，便于部分刀片損壞后拆卸、維修，并且可以將刀片插板替換為鐵耙插板或其他插板，用于耕地或其他農業勞作。

上面所述的實施例僅僅是對本實用新型的優選實施方式進行描述，并非對本實用新型的構思和范圍進行限定。在不脫離本實用新型設計構思的前提下，本領域普通人員對本實用新型的技術方案做出的各種變型和改進，均應落入到本實用新型的保護范圍，本實用新型請求保護的技術內容，已經全部記載在權利要求書中。
