本實用新型涉及種植大棚相關技術領域，具體為一種種植大棚的底座安裝結構。

背景技術：

目前，在家禽養殖中經常會需要使用大棚對家禽進行養殖，但是一般的大棚都是直接將支撐柱固定在地里，由于這些支撐柱都是剛性連接，這種大棚在長時間受到大風不規則的水平力后，容易將支撐柱折斷，造成大棚倒塌，對家禽養殖產生不利的影響。

技術實現要素：

本實用新型的目的在于提供一種種植大棚的底座安裝結構，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種種植大棚的底座安裝結構，包括安裝底座，所述安裝底座的上端中部設有插槽，插槽的下端設有半球形凹槽，半球形凹槽通過弧形塊安裝有支撐柱，所述半球形凹槽的上端設有環形限位擋塊，且半球形凹槽與弧形塊的弧面貼合連接，所述弧形塊遠離弧面的側壁上固定安裝支撐柱的下端端部，所述插槽中部等間距安裝四個緩沖彈簧柱的一端，緩沖彈簧柱的另一端固定連接支撐柱下端表面的凸起，所述支撐柱的中部外側通過密封塊與防護密封盤的內側連接，防護密封盤的外側與插槽的開口連接，所述安裝底座的四角處均設有連接座，連接座的內腔兩側均設有支撐塊，兩個支撐塊之間設有轉軸，所述轉軸的外側對稱設有兩個扭轉彈簧，扭轉彈簧的一端固定連接支撐塊，扭轉彈簧的另一端固定連接轉接塊的一側，所述轉接塊的另一側固定連接兩個凸塊，兩個凸塊分別與連接桿的一端連接，連接桿的中部固定連接鋼絲連接繩的一端，鋼絲連接繩的另一端固定連接弧形連接件，半環連接件通過緊固螺絲安裝在支撐柱上端。

優選的，所述防護密封盤的外側設有槽口，槽口插入插槽的開口內，且槽口的高度與插槽開口的厚度相等。

優選的，所述槽口的內腔設有彈性緩沖塊，彈性緩沖塊與插槽開口相互對應。

優選的，所述弧形連接件有四個，相鄰兩個弧形連接件之間分別通過兩個緊固螺絲連接，兩個緊固螺絲相對交錯設置。

與現有技術相比，本實用新型的有益效果是：本實用新型在安裝底座上設有半球形凹槽，半球形凹槽通過弧形塊安裝支撐柱，使得支撐柱可傾斜至一定的角度，在安裝底座于支撐柱之間設有緩沖彈簧柱，形成第一重緩沖，在安裝底座上設有連接座，連接座內設有轉軸和扭轉彈簧，扭轉彈簧通過鋼絲連接繩連接安裝底座，形成第二重緩沖，使得支撐柱在承受大風的水平受力時，進行一定的傾斜緩沖，減少了受力程度，降低了支撐柱的折斷幾率，很好的解決了現有技術中的不足之處。

附圖說明

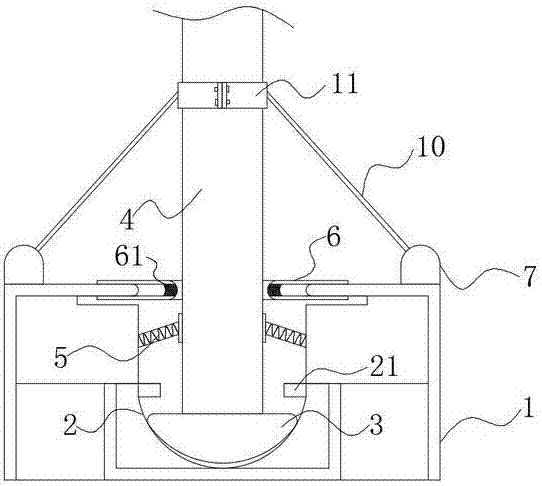

圖1為本實用新型結構示意圖；

圖2為本實用新型連接座結構剖面示意圖。

圖中：安裝底座1、半球形凹槽2、限位擋塊21、弧形塊3、支撐柱4、緩沖彈簧柱5、防護密封盤6、彈性緩沖塊61、連接座7、支撐塊71、轉軸72、扭轉彈簧73、轉接塊8、連接桿9、鋼絲連接繩10、弧形連接件11。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種種植大棚的底座安裝結構，包括安裝底座1，安裝底座1的上端中部設有插槽，插槽的下端設有半球形凹槽2，半球形凹槽2通過弧形塊3安裝有支撐柱4，半球形凹槽2的上端設有環形限位擋塊21，且半球形凹槽2與弧形塊3的弧面貼合連接，弧形塊3遠離弧面的側壁上固定安裝支撐柱4的下端端部，插槽中部等間距安裝四個緩沖彈簧柱5的一端，緩沖彈簧柱5的另一端固定連接支撐柱4下端表面的凸起，支撐柱4的中部外側通過密封塊與防護密封盤6的內側連接，防護密封盤6的外側與插槽的開口連接，防護密封盤6的外側設有槽口，槽口插入插槽的開口內，且槽口的高度與插槽開口的厚度相等，槽口的內腔設有彈性緩沖塊61，彈性緩沖塊61與插槽開口相互對應，安裝底座1的四角處均設有連接座7，連接座7的內腔兩側均設有支撐塊71，兩個支撐塊71之間設有轉軸72，轉軸72的外側對稱設有兩個扭轉彈簧73，扭轉彈簧73的一端固定連接支撐塊71，扭轉彈簧73的另一端固定連接轉接塊8的一側，轉接塊8的另一側固定連接兩個凸塊，兩個凸塊分別與連接桿9的一端連接，連接桿9的中部固定連接鋼絲連接繩10的一端，鋼絲連接繩10的另一端固定連接弧形連接件11，半環連接件11通過緊固螺絲安裝在支撐柱4上端，弧形連接件11有四個，相鄰兩個弧形連接件11之間分別通過兩個緊固螺絲連接，兩個緊固螺絲相對交錯設置。

當大風對大棚產生水平力時，支撐柱4通過弧形塊3在半球形凹槽2內的相對滑動而產生傾斜，半球形凹槽2上的環形限位擋塊21將支撐柱4限制在一定傾斜角度，此時安裝底座1和支撐柱4之間的緩沖彈簧柱5產生第一重緩沖，抵消一部分受力，同時支撐柱4通過弧形連接件11拉動鋼絲連接繩10，鋼絲連接繩10通過轉接塊8和連接桿9帶動轉軸72轉動，此時轉軸72外側的扭轉彈簧73產生第二重緩沖，再次抵消一部分受力，使得支撐柱4承受的水平力大大減小，降低了支撐柱4被折斷的幾率。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
