本實用新型涉及堿茅需水量測定設備技術領域，具體為一種鹽堿地堿茅需水量測定裝置。

背景技術：

堿茅，多年生草本，冷季型，叢生，顏色灰綠，芽中葉片卷曲，膜狀葉舌，圓錐花序夏季開花至秋季，優質牧草，潛在的優良草坪草資源，對土壤中的Na+有較強的抗性，主要用于鹽堿土地區草坪建植和公路護坡，在鹽堿地區種植堿茅，為了合理用水和節約用水，研究與測定堿茅的需水量非常重要，傳統的對于堿茅的需水量的測定大多數是通過實驗室和模擬農場進行測定，這種測定的方式不能完全的模擬出鹽堿地的實際情況，造成實驗測定的數據誤差較大，為此，我們提出一種鹽堿地堿茅需水量測定裝置。

技術實現要素：

本實用新型的目的在于提供一種鹽堿地堿茅需水量測定裝置，以解決上述背景技術中提出的傳統的對于堿茅的需水量的測定大多數是通過實驗室和模擬農場進行測定，這種測定的方式不能完全的模擬出鹽堿地的實際情況，造成實驗測定的數據誤差較大的問題。

為實現上述目的，本實用新型提供如下技術方案：一種鹽堿地堿茅需水量測定裝置，包括鹽堿地層，所述鹽堿地層的右側設置有集水井，所述鹽堿地層的內部豎向設置有測量外筒，且測量外筒的頂部與鹽堿地層的頂部處于同一水平線上，所述測量外筒的內腔底部鋪設有磚塊支撐層，所述磚塊支撐層的頂部設置有測量內筒，且測量內筒的頂部高于測量外筒的頂部五厘米，所述測量內筒的外壁與測量外筒的內腔頂部之間設置有塑料薄膜密封層，所述測量內筒的內腔底部鋪設有細沙過濾層，所述細沙過濾層的頂部鋪設有粗沙過濾層，所述粗沙過濾層的頂部鋪設有碎石過濾層，所述碎石過濾層的頂部鋪設有堿茅培育土層，所述測量內筒的底部設置有進水管，所述進水管的外壁設置有排水閥，所述進水管的右端設置有抽水泵，所述抽水泵的右側設置抽水管，且抽水管的底部設置在集水井的內腔，所述抽水管的底部設置有過濾裝置。

優選的，所述測量外筒的直徑為三十二厘米，且測量外筒的高度為一百厘米，所述測量內筒的直徑為二十九厘米，且測量內筒的高度為九十五厘米。

優選的，所述細沙過濾層、粗沙過濾層和碎石過濾層的總高為二十厘米，所述堿茅培育土層的高度為七十厘米。

優選的，所述過濾裝置包括過濾管，且過濾管的外壁均勻設置有過濾孔，所述過濾管的內腔頂部設置有吸附海綿過濾層，所述吸附海綿過濾層的底部設置有活性炭過濾層，所述活性炭過濾層的底部設置有過濾網過濾層。

與現有技術相比，本實用新型的有益效果是：本實用新型通過四組測量筒一字排開，測量筒相互之間間距五十厘米埋于鹽堿地層中，通過在一號、二號和三號測量內筒的堿茅培育土層中均植入植入一年生堿茅根，植入密度與田間密度相同，四號測量內筒中不植入堿茅根，四組測量筒的管理相同，通過四組之間的相互比較和直接在鹽堿地層進行試驗測定，排出外界因素對實驗測定結果的干擾，提高測定數據的準確性。

附圖說明

圖1為本實用新型結構示意圖；

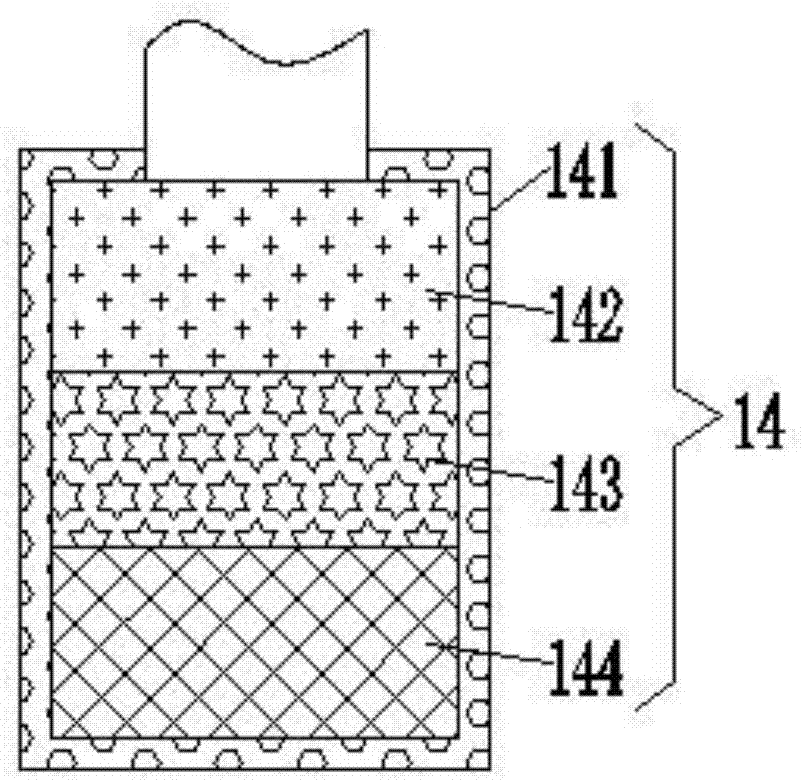

圖2為本實用新型過濾裝置結構示意圖。

圖中：1鹽堿地層、2測量外筒、3磚塊支撐層、4測量內筒、5塑料薄膜密封層、6細沙過濾層、7粗沙過濾層、8碎石過濾層、9堿茅培育土層、10進水管、11排水閥、12抽水泵、13抽水管、14過濾裝置、141過濾管、142吸附海綿過濾層、143活性炭過濾層、144過濾網過濾層、15集水井。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種鹽堿地堿茅需水量測定裝置，包括鹽堿地層1，鹽堿地層1的右側設置有集水井15，鹽堿地層1的內部豎向設置有測量外筒2，且測量外筒2的頂部與鹽堿地層1的頂部處于同一水平線上，測量外筒2的內腔底部鋪設有磚塊支撐層3，磚塊支撐層3的頂部設置有測量內筒4，且測量內筒4的頂部高于測量外筒2的頂部五厘米，測量內筒4的外壁與測量外筒5的內腔頂部之間設置有塑料薄膜密封層5，測量內筒4的內腔底部鋪設有細沙過濾層6，細沙過濾層6的頂部鋪設有粗沙過濾層7，粗沙過濾層7的頂部鋪設有碎石過濾層8，碎石過濾層8的頂部鋪設有堿茅培育土層9，測量內筒4的底部設置有進水管10，進水管10的外壁設置有排水閥11，進水管10的右端設置有抽水泵12，抽水泵12的右側設置抽水管13，且抽水管13的底部設置在集水井15的內腔，抽水管13的底部設置有過濾裝置14。

其中，測量外筒2的直徑為三十二厘米，且測量外筒2的高度為一百厘米，測量內筒4的直徑為二十九厘米，且測量內筒4的高度為九十五厘米，方便對測量內筒4與測量外筒2的相互組裝，細沙過濾層6、粗沙過濾層7和碎石過濾層8的總高為二十厘米，堿茅培育土層9的高度為七十厘米，防止堿茅培育土層9進入進水管10中，造成進水管10的堵塞，過濾裝置14包括過濾管141，且過濾管141的外壁均勻設置有過濾孔，過濾管141的內腔頂部設置有吸附海綿過濾層142，吸附海綿過濾層142的底部設置有活性炭過濾層143，活性炭過濾層143的底部設置有過濾網過濾層144，使進入抽水管13中的水能夠被過濾，降低水中雜質對抽水泵12的損傷。

工作原理：本實用新型通過與抽水管13連接的抽水泵12將水從集水井15中抽出，同時打開進水管10外壁的排水閥11使抽出的水能夠進入測量內筒4內，當測量內筒4內堿茅培育土層9的頂部出現排出的水時，關閉排水閥11和停止抽水泵12的抽水，使測量內筒4內腔的堿茅培育土層9自然的下降沉實，同時植入一年生堿茅根，植入密度與田間密度相同，提高測定的數據的準確性，通過碎石過濾層8、粗沙過濾層7和細沙過濾層6的分別過濾，防止堿茅培育土層9進入進水管10中，造成進水管10的堵塞，通過過濾裝置14的設置，使進入抽水管13中的水能夠被過濾，降低水中雜質對抽水泵12的損傷，通過磚塊支撐層3的設置，避免測量內筒4的不規則沉陷。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
