本實用新型涉及一種沙漠自動保護蔬菜大棚，屬于農業裝置技術領域。

背景技術：

為了實現沙漠地區蔬菜種植，國家越來越重視沙漠地區蔬菜大棚種植。沙漠地貌環境復雜、氣候變化大，本不適合蔬菜種植。現有的沙漠中蔬菜大棚尚處于研究階段，由于沙漠風沙大，往往使用磚墻圈出一塊地用來作為大棚種植蔬菜。這種大棚雖然堅固，但是光照和通風效果差，并不利于蔬菜生長。

技術實現要素：

為了解決現有技術的不足，本實用新型提供了一種沙漠自動保護蔬菜大棚，能夠根據現場風沙情況判斷是否將蔬菜推送至地面或者隱藏至保護穴躲避風沙，自動化程度高，保護效果好。

本實用新型為解決其技術問題所采用的技術方案是：提供了一種沙漠自動保護蔬菜大棚，包括土壤底盤，所述土壤底盤通過安裝于其底部的由電機控制的升降機構在豎直保護穴中由穴底至穴口作上下運動，保護穴的穴口設置有兩塊用于安裝大棚布的長方形棚架板和一塊用于遮蓋穴口的長方形保護蓋板，所述兩塊棚架板和保護蓋板通過側邊安裝的鉸鏈依次鉸接，其中一塊棚架板和保護蓋板通過鉸鏈鉸接于穴口地面，保護蓋板的外側面通過由液壓系統控制的雙作用液壓缸連接于穴口地面，雙作用液壓缸包括固定于地面的油缸底座、通過鉸鏈固定于油缸底座上的缸筒、缸筒內的活塞以及活塞頂端的與保護蓋板外側面連接的鉸鏈，當活塞縮進時，兩塊棚架板和保護蓋板所圍成的空間的橫截面呈平行四邊形；穴口地面上設置有風速儀和光照儀，所述風速儀、光照儀、液壓系統的電磁換向閥以及電機均與單片機控制單元連接。

所述棚架板上安裝有大棚布。

所述土壤底盤上安裝有與單片機控制單元連接的攝像頭。

本實用新型基于其技術方案所具有的有益效果在于：

(1)本實用新型沙漠自動保護蔬菜大棚的土壤底盤可以通過升降機構在保護穴中上下運動，在天氣不好的時候縮進保護穴中，由保護蓋板蓋住穴口，使蔬菜受到保護，天氣好的時候再由升降機構升上穴口，接受陽光照耀，讓蔬菜生長；

(2)本實用新型沙漠自動保護蔬菜大棚設有兩塊棚架板和一塊保護蓋板，其間通過鉸鏈依次鉸接，保護蓋板為由雙作用液壓缸驅動的主動板，三板圍城空間的橫截面呈平行四邊形，便于開合，打開后待土壤底盤升上穴口，即讓蔬菜在安裝大棚布的棚架板內正常進行光合作用，土壤底盤降至穴底即可關閉保護蓋板，對蔬菜進行保護；

(3)本實用新型沙漠自動保護蔬菜大棚設有風速儀和光照儀，并且風速儀、光照儀、液壓系統的電磁換向閥以及電機均與單片機控制單元連接，風速儀和光照儀用于實時監測風速和光照數據，采集數據傳輸至單片機控制單元后分析當前環境是否適合蔬菜生長，再由單片機控制單元控制土壤底盤的升降以及保護蓋板的開合，自動化程度高；

(4)本實用新型沙漠自動保護蔬菜大棚還可以在土壤底盤內設置與單片機控制單元連接的攝像頭，用于檢測空氣中沙塵狀況，再進一步將采集數據傳輸至單片機控制單元后分析當前環境是否適合蔬菜生長，再由單片機控制單元控制土壤底盤的升降以及保護蓋板的開合，判斷標準細化后更加貼合蔬菜生長規律，攝像頭安裝于土壤底盤內也能夠避免鏡頭暴露在風沙中造成損壞。

附圖說明

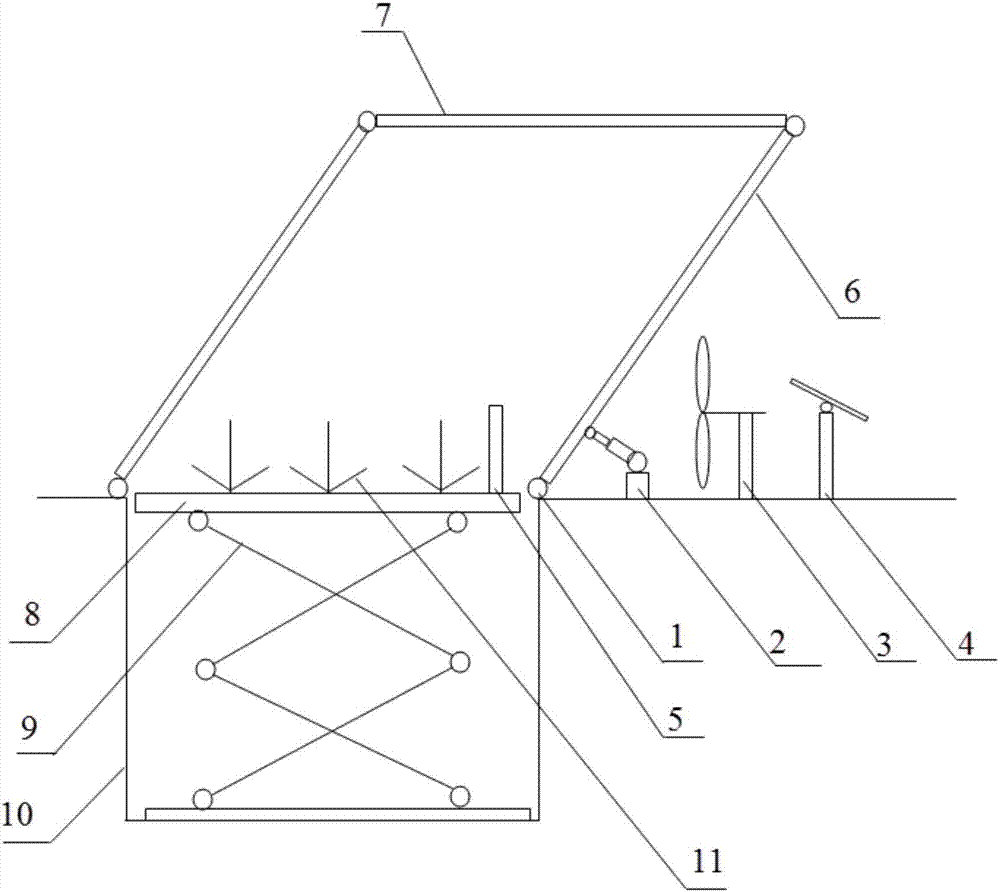

圖1是本實用新型沙漠自動保護蔬菜大棚的結構示意圖。

圖中：1-鉸鏈，2-雙作用液壓缸，3-風速儀，4-光照儀，5-攝像頭，6-保護蓋板，7-棚架板，8-土壤底盤，9-升降機構，10-保護穴，11-蔬菜。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步說明。

本實用新型提供了一種沙漠自動保護蔬菜大棚，參照圖1，包括土壤底盤8，土壤底盤上放置土壤并種植蔬菜11，所述土壤底盤8通過安裝于其底部的由電機控制的升降機構9在豎直保護穴10中由穴底至穴口作上下運動，保護穴10的穴口設置有兩塊用于安裝大棚布的長方形棚架板7和一塊用于遮蓋穴口的長方形保護蓋板6，所述兩塊棚架板7和保護蓋板6通過側邊安裝的鉸鏈依次鉸接，其中一塊棚架板和保護蓋板6通過鉸鏈1鉸接于穴口地面，保護蓋板6的外側面通過由液壓系統控制的雙作用液壓缸2連接于穴口地面，雙作用液壓缸2包括固定于地面的油缸底座、通過鉸鏈固定于油缸底座上的缸筒、缸筒內的活塞以及活塞頂端的與保護蓋板外側面連接的鉸鏈，當活塞縮進時，兩塊棚架板7和保護蓋板6所圍成的空間的橫截面呈平行四邊形；穴口地面上設置有風速儀3和光照儀4，所述風速儀3、光照儀4、液壓系統的電磁換向閥以及電機均與單片機控制單元連接。

所述棚架板上安裝有大棚布。

所述土壤底盤8上安裝有與單片機控制單元連接的攝像頭5。

當土壤底盤與保護穴底，保護蓋板蓋住穴口時，兩塊棚架板相互折疊位于地面，風速儀和光照儀實時監測大棚外天氣條件，并實時將采集數據發送至單片機控制單元，單片機控制單元判斷天氣條件適宜時，發出控制信號至液壓系統，由液壓系統的電磁換向閥控制雙作用液壓缸的活塞收縮，將保護蓋板拉起，由于活塞與保護蓋板之間以及缸筒與油缸底座之間均通過鉸鏈連接，拉起過程中不會由于保護蓋板的位置而導致卡死，保護蓋板打開后會由雙作用液壓缸支撐固定，此時大棚展開，單片機控制單元繼續發送控制信號至升降機構的電機，控制升降機構上升，土壤底盤上升至穴口，其內蔬菜接受日光進行光合作用。

風速儀和光照儀繼續實時監測大棚外天氣條件，土壤底盤上的攝像頭實時監測空氣沙塵質量，并實時將采集數據發送至單片機控制單元，單片機控制單元判斷天氣條件不合適，則發送控制信號至升降機構的電機，控制升降機構下降至保護穴底，然后單片機控制單元發出控制信號至液壓系統，由液壓系統的電磁換向閥控制雙作用液壓缸的活塞推出，將保護蓋板向穴口頂進，最后保護蓋板蓋住穴口，保護其內部蔬菜。

本實用新型的一種沙漠自動保護蔬菜大棚，能夠?qū)崟r(shí)根據現場風沙情況判斷是否將蔬菜推送至地面或者隱藏至保護穴躲避風沙，自動化程度高，保護效果好。
