本實用新型涉及農業機械技術領域，更具體地說，它涉及一種甘蔗宿根管理機。

背景技術：

目前，我國甘蔗種植區的甘蔗種植管理作業大部分還是由人工完成，勞動強度大，浪費勞動力且工作效率低。一般地，甘蔗在收割后一段時間后，由于早期幼莖根部生長旺盛，因此需要在幼莖生長前進行早期施肥與放置防蟲藥以及宿根蔗管理工作，這一點很重要，這一步做得不好，會直接影響到第二年的收成，目前市場上幾乎沒有這樣一種農機具能夠替代人工做好這些管理工作，因此，要求有這樣一種農機具來替代人工的勞作顯得極為迫切。

技術實現要素：

本實用新型要解決的技術問題是針對現有技術的上述不足，提供一種結構簡單，制作方便，集開溝、施肥與放置防蟲藥等功能于一體的多用途甘蔗宿根管理機。

本實用新型的技術方案是這樣的：本實用新型公開了一種甘蔗宿根管理機，包括可與拖拉機相連的機架組件，所述的機架組件上方設有用于放置甘蔗營養料的集料組件，所述的機架組件下方設有可在甘蔗壟上開出溝槽的可調節的開溝組件，所述的開溝組件兩側設有可限制開溝組件進入泥土深度的可旋轉的限位組件，所述的機架組件下方還設有與所述集料組件相連通并且末端與所述開溝組件位置相對應的引導料斗組件，所述的引導料斗組件與集料組件的銜接處設有可控制甘蔗營養料流量的施肥器組件。

作為進一步地改進，所述的集料組件包括上寬下窄的集肥箱和上寬下窄的集藥箱，在所述集肥箱和集藥箱一側的機架組件上設有可使所述限位組件與甘蔗壟始終保持貼緊并且重量可變的配重塊組件。

進一步地，所述的引導料斗組件為一對可分別與所述集肥箱和集藥箱相連通的中空結構的管道，包括漏斗狀的滑槽和與該滑槽相連通的彎曲布置并且末端彎折于所述開溝組件后方的滑管。

進一步地，所述的施肥器組件為可與拖拉機動力輸出端相連并可同時控制肥料和防蟲藥流量的組件，包括橫向插接于所述集肥箱和集藥箱內的可旋轉的卸料轉軸和位于該卸料轉軸一端外圍的防護罩。

進一步地，在該施肥器組件上還設有控制其轉速的控制機構，包括可改變卸料轉軸轉速的手柄和位于防護罩上并可與手柄相連的限位座。

進一步地，所述的機架組件包括與拖拉機相連的豎向布置的三角形連接架和與該連接架垂直相連的用于支撐所述集肥箱、集藥箱以及配重塊組件的支撐架。

進一步地，所述的機架組件還包括位于支撐架下方并與其相連的用于固定開溝組件的固定架和用于固定限位組件的連接架以及用于夾緊引導料斗組件的夾緊架。

進一步地，所述的開溝組件包括位于機架組件對稱中心線上的V形開溝犁，所述開溝犁底部的最低點低于所述限位組件底部的最低點。

進一步地，所述的開溝組件包括位于機架組件對稱中心線上的外薄內厚的V形前導輪，所述前導輪底部的最低點低于所述限位組件底部的最低點。

進一步地，所述的開溝組件還包括位于機架組件對稱中心線上的V形開溝犁，所述開溝犁底部的最低點低于所述限位組件底部的最低點。

有益效果

本實用新型與現有技術相比，具有如下優點：

1、本實用新型結構簡單，制作方便，集農作物的開溝、施肥、施藥等管理工作于一體，是一個多用途的農機具，可單獨使用或配套拖拉機等其他農機具使用，具有通用性強，拆裝維護方便、可操作性強、工作效率高、工作效果好等特點；

2、本實用新型開溝組件的開溝犁和前導輪可靈活配合使用，開溝犁可單獨使用開出V形溝槽，前導輪可單獨使用開出V形溝槽，并且，前導輪為齒狀的滾輪，可有效避免壓到甘蔗根，開溝犁和前導輪可同時配合使用，其開溝犁起開槽的作用，前導輪起到導向的作用，開溝組件的靈活使用，滿足用戶不同的需求，實用性強；

3、本實用新型的開溝組件可上下調節以改變開溝組件與限位組件之間的高度差，從而可控制開溝的深度，根據甘蔗壟的實際情況，用戶可調節開溝組件與限位組件之間的高度差，滿足不同甘蔗壟的開溝，適用范圍廣；

4、本實用新型的施肥器組件上設置有控制其轉速的控制機構，可根據甘蔗根的實際情況，適當調節施肥和施藥的用量，滿足不同甘蔗根的生長需求；

5、本實用新型施肥器組件可與拖拉機的液壓驅動力輸出端相連，或與蓄電池相連提供動力，也可以通過鏈條連接到前導輪或限位組件，由輪子來提供動力，可切換不同的動力來源，有效防止施肥器組件的動力突然斷開，導致無法施肥的問題；

6、本實用新型的甘蔗宿根管理機上設有重量可變的配重組件，可根據甘蔗壟的實際情況，適當增減配重組件的重量，使開溝組件開出適合施肥和施藥的溝槽，滿足不同場合的需求，適用范圍廣。

附圖說明

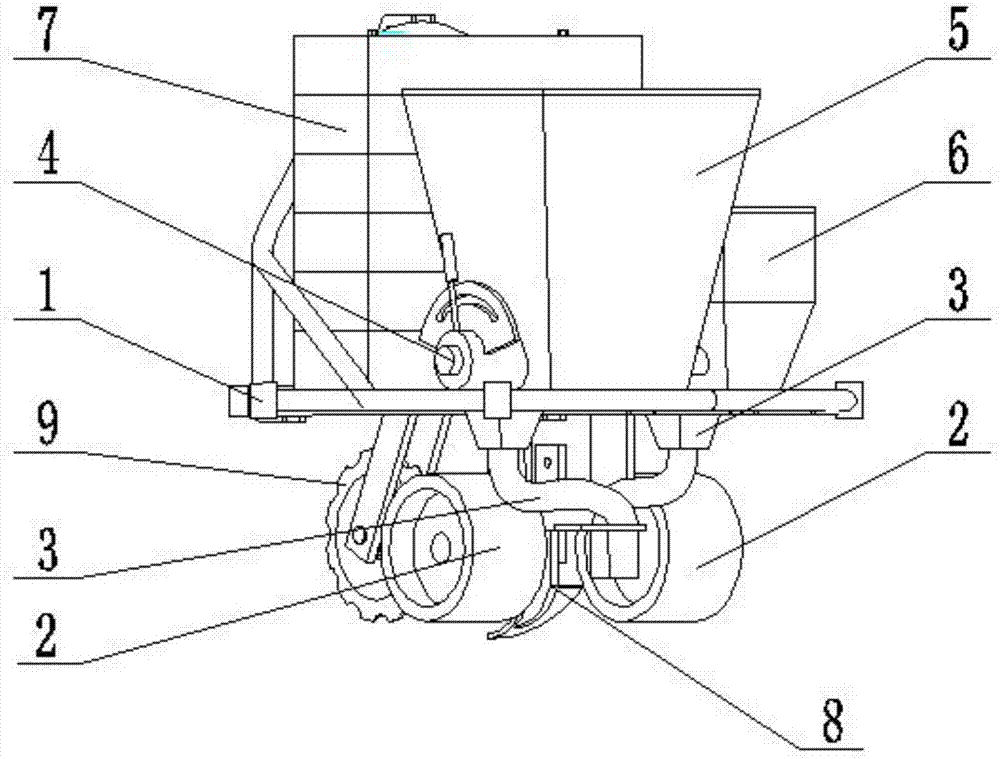

圖1為本實用新型實施例1的前側結構示意圖；

圖2為本實用新型實施例1的后側結構示意圖；

圖3為本實用新型中前導輪的結構放大示意圖；

圖4為本實用新型中機架組件的結構放大示意圖；

圖5為本實用新型中開溝犁的結構放大示意圖；

圖6為本實用新型中集肥箱、集藥箱及施肥器組件的結構放大示意圖；

圖7為本實用新型中引導料斗組件的結構放大示意圖；

圖8為本實用新型實施例2的前側結構示意圖；

圖9為本實用新型實施例2的后側結構示意圖；

圖10為本實用新型實施例3的前側結構示意圖；

圖11為本實用新型實施例3的后側結構示意圖。

其中：1-機架組件、2-限位組件、3-引導料斗組件、4-施肥器組件、5-集肥箱、6-集藥箱、7-配重塊組件、8-開溝犁、9-前導輪、11-支架、12-支撐架、13-固定架、14-連接架、15-夾緊架、31-滑槽、32-滑管、41-卸料轉軸、42-防護罩、43-手柄、44-限位座、81-連接部、82-開溝部、91-凹槽。

具體實施方式

下面結合附圖中的具體實施例對本實用新型做進一步的說明。

實施例1

參閱圖1-7，本實用新型的一種甘蔗宿根管理機，包括可與拖拉機相連的機架組件1，機架組件1可隨著拖拉機的運動而運動，或者人工也可以拖動，在本實用新型中，靠近拖拉機的一側視為前方，遠離拖拉機的一側視為后方，在機架組件1的上方設有用于放置甘蔗營養料的集料組件，集料組件通過螺栓連接固定在機架組件1上，在機架組件1的下方設有可在甘蔗壟上開出溝槽的可調節的開溝組件，開溝組件通過螺栓連接固定在機架組件1下方并可隨其運動，在開溝組件的兩側設有可限制開溝組件進入泥土深度的可旋轉的限位組件2，限位組件2為一對對稱固定在機架組件1下方的滾輪，用于支撐整個管理機，一面可可預防壓到甘蔗根，另一面起到限位的作用，讓開溝組件開出想要的深度，并且，開溝組件可上下調節以改變開溝組件與限位組件2之間的高度差，從而控制開溝的深度，根據甘蔗壟的實際情況，用戶可調節開溝組件與限位組件2之間的高度差，滿足不同甘蔗壟的開溝，適用范圍廣；在機架組件1的下方還設有與集料組件相連通并且末端與開溝組件位置相對應的引導料斗組件3，引導料斗組件3與集料組件位于同一側，并且均處于開溝組件的后方，以便于甘蔗營養料準確卸落在溝槽上，在引導料斗組件3與集料組件的銜接處設有可控制甘蔗營養料流量的施肥器組件4，使甘蔗營養料均勻落在溝槽上。本實用新型結構簡單，制作方便，集農作物的開溝、施肥、施藥等管理工作于一體，是一個多用途的農機具，可單獨使用或配套拖拉機等其他農機具使用，具有通用性強，拆裝維護方便、可操作性強、勞動強度低、成本低、工作效率高、工作效果好等特點，可根據甘蔗壟的實際情況以及用于的實際需求，靈活調節使用，適用范圍廣。

其中，集料組件包括上寬下窄的集肥箱5和上寬下窄的集藥箱6，用于放置肥料和防蟲藥等養料，使肥料和防蟲藥等養料區分開，以便控制甘蔗根對它們的需求量，同時，上窄下寬的漏斗狀結構，有助于肥料和防蟲藥等滑落，在集肥箱5和集藥箱6一側的機架組件1上設有可使限位組件2與甘蔗壟始終保持貼緊并且重量可變的配重塊組件7，該配重塊組件7為多塊重塊疊加固定而成，可根據甘蔗壟的實際情況，適當增減配重塊的數量，開溝組件開出適合施肥和施藥的溝槽，滿足不同場合的需求，適用范圍廣。

引導料斗組件3為一對可分別與集肥箱5和集藥箱6相連通的中空結構的管道，引導料斗組件3并列布置，包括漏斗狀的滑槽31和與該滑槽31相連通的彎曲布置并且末端彎折于開溝組件后方的滑管32，其中，滑槽31的頂部均與集肥箱5和集藥箱6的底部形狀尺寸相適配，便于滑槽31與集肥箱5和集藥箱6連接，使肥料和防蟲藥等可以平穩過渡滑落下來。

施肥器組件4為可與拖拉機動力輸出端相連并可同時控制肥料和防蟲藥流量的組件，包括橫向插接于集肥箱5和集藥箱6內的可旋轉的卸料轉軸41和位于該卸料轉軸41一端外圍的防護罩42，卸料轉軸41將集肥箱5和集藥箱6連接在一起，防護罩42位于靠近集肥箱5的一側，在施肥器組件4上還設有控制其轉速的控制機構，包括可改變卸料轉軸41轉速的手柄43和位于防護罩42上并可與手柄43相連的限位座44，實際應用時，可根據甘蔗根的實際情況，通過調節手柄43即可改變卸料轉軸41的轉速，從而控制放置肥料與農藥的分量，達到可調節施藥量的目的，滿足不同甘蔗根的生長需求；施肥器組件4還可與蓄電池相連提供動力，也可以通過鏈條連接到前導輪9或限位組件2，由輪子來提供動力，可切換不同的動力來源，有效防止施肥器組件4的動力突然斷開，導致無法施肥的問題。

機架組件1包括與拖拉機相連的豎向布置的三角形支架11和與該支架11垂直相連的用于支撐集肥箱5、集藥箱6以及配重塊組件7的支撐架12，支架11與支撐架12之間設有兩根傾斜布置橫梁，可提高機架組件1的結構穩定性，在三角形支架11上的三個角上均設有與拖拉機拖鉤相連的接頭，實際使用時，只需將該接頭套在拖拉機的拖鉤上并上緊銷釘即可實現將管理機與拖拉機相連；機架組件1還包括位于支撐架12下方并與其相連的用于固定開溝組件的固定架13和用于固定限位組件2的連接架14以及用于夾緊引導料斗組件3的夾緊架15，其中，連接架14為一對沿機架組件1下方延伸的支撐板，限位組件2通過螺栓固定在一根中心軸上，然后將該中心軸插接在支撐板的下端，即可實現限位組件2的安裝，夾緊架15將兩個并列引導料斗組件3的下端夾緊固定，可以防止引導料斗組件3因震動而抖動，導致肥料和農藥飛濺出溝槽外。

開溝組件包括位于機架組件1對稱中心線上的V形開溝犁8，該開溝犁8是前部窄后部款的V形塊，包括與機架組件1相連的連接部81和用于開溝的V形開溝部82，其固定架13包括與開溝犁8的開溝部82相連的連接板，通過可調節的螺栓即可將開溝犁8連接在機架組件1上，并且開溝犁8底部的最低點低于限位組件2底部的最低點，通過調節開溝犁8的上下位置，可以在甘蔗壟上開出深3～10厘米，寬2～10厘米的V形溝槽，開溝組件還包括位于機架組件1對稱中心線上的外薄內厚的V形前導輪9，前導輪9與開溝犁8位于同一直線上，前導輪9位于開溝犁8的前方，其固定架13包括與前導輪9相連的傾斜布置的斜板，通過可調節的螺栓即可將前導輪9連接在機架組件1的斜板上，前導輪9底部的最低點低于限位組件2底部的最低點，并且，在該前導輪9的外緣設有多個均勻布置的凹槽91，前導輪9可以起到引導的作用，防止管理機偏擺，并且前導輪9的凹槽91使前導輪9成為一個齒狀的滾輪，一方面可以很好的壓入甘蔗壟，另一面還可以有效避免輪子壓到甘蔗根而導致甘蔗幼根被壓壞。

本實用新型的工作原理為：機架組件1與拖拉機相連，使管理機跟隨拖拉機一起運動，施肥器組件4與拖拉機的液壓驅動力輸出端相連，或與蓄電池相連提供動力，也可以通過鏈條連接到前導輪9或限位組件2，由輪子來提供動力，使集肥箱5的肥料和集藥箱6的農藥均勻滑落，開溝犁8與機架組件1固定相連，并隨拖拉機一起運動，從而開出V形溝槽，以便于施肥和施藥，前導輪9自身旋轉并隨拖拉機運動，使管理機保持與拖拉機運動方向一致，由此完成了開溝、施肥、施藥一體化的甘蔗宿根管理機的管理工作。

實施例2

參閱圖8和圖9，為本實用新型的另一種具體實施方式，其與實施例1基本相同，不同之處是減少了前導輪9，本實施例的開溝組件僅包括位于機架組件1對稱中心線上的V形開溝犁8，開溝犁8底部的最低點低于限位組件2底部的最低點，使用開溝犁8即可完成開溝，達到降低成本、簡化結構的目的，滿足用戶不同的需求，實用性強。

實施例3

參閱圖10和圖11，為本實用新型的另一種具體實施方式，其與實施例1基本相同，不同之處是減少了開溝犁8，本實施例的開溝組件僅包括位于機架組件1對稱中心線上的外薄內厚的V形前導輪9，前導輪9底部的最低點低于限位組件2底部的最低點，由于該前導輪9為V形滾輪，因此前導輪9亦可實現開溝槽的功能，通過取消開溝犁8來實現降低成本，簡化結構的目的，滿足用戶不同的需求，實用性強。

以上所述的僅是本實用新型的優選實施方式，應當指出對于本領域的技術人員來說，在不脫離本實用新型結構的前提下，還可以作出若干變形和改進，這些都不會影響本實用新型實施的效果和專利的實用性。
