本實用新型涉及園林器械領域，具體是一種景觀綠化用草坪扎孔裝置。

背景技術：

當前，在園林綠化中，草坪扮演著重要的角色，尤其是大面積的草坪，不僅是一道亮麗的風景，而且還為人們的生活帶來了極大的便利。為了維持這為我們創造便利的亮麗風景，就需對其進行精心的養護管理，日常的養護管理一般是澆水、施肥、修剪等常規措施，往往忽視了很重要的一點一透氣，年頭長的草地很容易因?yàn)橥寥篮透挡煌笟鈱?dǎo)致草坪枯黃甚至死亡，嚴重影響景觀。

為解決草坪根系及土壤透氣問題，特研發本裝置，通過扎孔裝置的扎孔，能有效地消除土壤板結，在草地上形成均勻的透氣孔，減少水流失，為空氣和養分進入提供了通道，使根系發達，生長更茂盛，增強景觀效果。但是，現有的草坪扎孔裝置，大都需要工人直接用力按壓，才能對草坪扎孔，使用起來較為費力，且現有的扎孔裝置移動不是特別方便

技術實現要素：

本實用新型的目的在于提供一種景觀綠化用草坪扎孔裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種景觀綠化用草坪扎孔裝置，包括底座、扎孔釘、連接桿、凸軸、第一鏈輪、柱體、壓板和滾輪，所述底座的上端中部設有柱體，柱體的內部設有圓柱形通孔，底座上對應柱體也設有圓柱形通孔，圓柱形通孔內滑動設有滑塊，滑塊的上端設有第一轉動連接部，第一轉動連接部上通過轉軸轉動連接有連接桿，滑塊的底部均布焊接有多個第二連接桿，第二連接桿的底部焊接在壓板的上端面上，壓板的底部均布設有多個內螺紋孔，扎孔釘?shù)捻敳吭O(shè)有外螺紋部，內螺紋孔上螺紋連接有外螺紋部，底座的底部周側垂直設有擋板，擋板通過焊接的方式固定在底座的底部，且擋板的底部通過螺栓連接有擋泥板，擋泥板上對應壓板的內螺紋孔設有多個通孔，通孔與扎孔釘配合使用；所述底座上間隔安裝有兩組滾輪，每組滾輪之間通過第四轉軸連接，底座的左側設有存儲箱，底座的右側設有支撐柱，支撐柱的右側推手，支撐柱的上端一側通過轉軸安裝有第二鏈輪，第二鏈輪的前側設有搖把；所述連接桿的上端設有下固定環，下固定環的上端設有上固定環，上固定環和下固定環之間通過第一螺栓固定連接在一起，下固定環和連接桿由同種材料一體鑄造而成，凸軸轉動安裝在上固定環和下固定環之間，凸軸的兩端連接有第一轉軸，第一轉軸的兩端通過軸承轉動安裝在柱體的兩側，柱體的上端通過螺栓安裝有蓋帽，第一轉軸的右側連接有第一鏈輪。

進一步的：所述第一鏈輪設在柱體的外側。

進一步的：所述蓋帽與柱體之間設有密封墊圈。

進一步的：所述第二鏈輪和第一鏈輪之間通過傳動鏈鏈傳動連接。

進一步的：所述第二鏈輪的直徑小于第一鏈輪的直徑。

與現有技術相比，本實用新型的結構簡單、使用方便，設置的擋泥板能夠去除扎孔釘上附著的泥土；在使用時，當連接桿向下運動，從而使得滑塊向下運動，滑塊帶動壓板向下運動，從而使得扎孔釘扎入土壤中，從而完成扎孔工作。

附圖說明

圖1為一種景觀綠化用草坪扎孔裝置的結構示意圖。

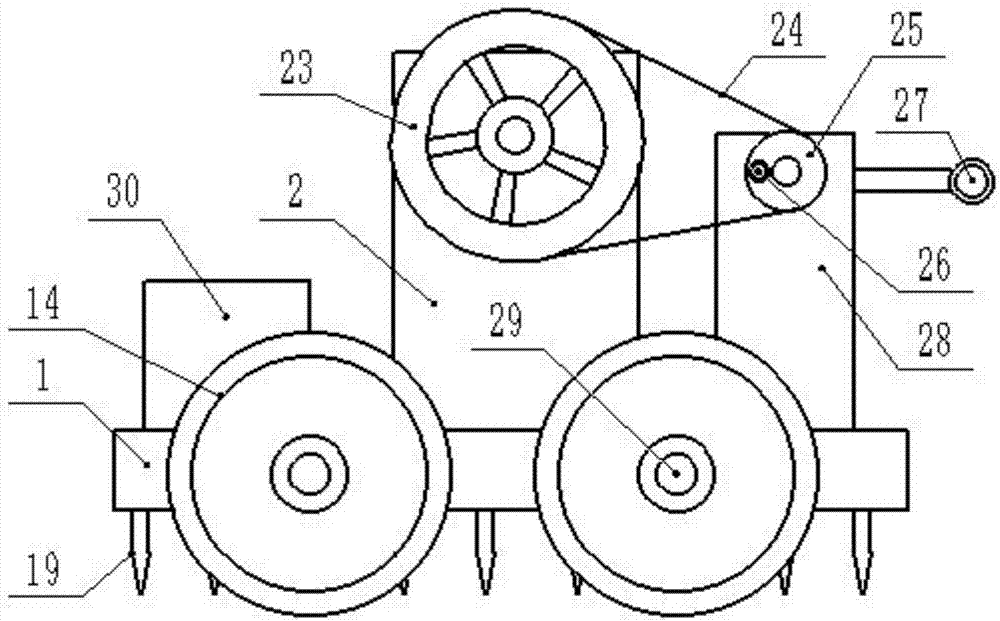

圖2為一種景觀綠化用草坪扎孔裝置的主視圖。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種景觀綠化用草坪扎孔裝置，包括底座1、扎孔釘19、連接桿10、凸軸7、第一鏈輪23、柱體2、壓板17和滾輪14，所述底座1的上端中部設有柱體2，柱體2的內部設有圓柱形通孔6，柱體2和底座1由同種材料一體鑄造而成，底座1上對應柱體2也設有圓柱形通孔6，圓柱形通孔6內滑動設有滑塊22，滑塊22的上端設有第一轉動連接部11，第一轉動連接部11上通過轉軸轉動連接有連接桿10，滑塊22的底部均布焊接有多個第二連接桿13，第二連接桿13的底部焊接在壓板17的上端面上，壓板17的底部均布設有多個內螺紋孔，扎孔釘19的頂部設有外螺紋部20，內螺紋孔上螺紋連接有外螺紋部20，底座1的底部周側垂直設有擋板15，擋板15通過焊接的方式固定在底座1的底部，且擋板15的底部通過螺栓連接有擋泥板18，擋泥板18上對應壓板17的內螺紋孔設有多個通孔21，通孔21與扎孔釘19配合使用；使用過程中，扎孔釘在打完孔被提起后常常會附帶一些泥土，當泥土較多時就會淤積在扎孔釘?shù)闹軅?cè)，從而影響扎孔的效率；當扎孔釘19向上運動時，扎孔釘19與通孔21接觸，擋泥板18就能夠?qū)⒃揍?9上的泥土去除，從而有效的較少泥土堆積；所述底座1上間隔安裝有兩組滾輪14，每組滾輪14之間通過第四轉軸29連接，從而使得滾輪14能夠在草坪上移動，底座1的左側設有存儲箱30，存儲箱30內能夠存放常規的維修工具，底座1的右側設有支撐柱28，支撐柱28的右側推手27，支撐柱28的上端一側通過轉軸安裝有第二鏈輪25，第二鏈輪25的前側設有搖把26，第二鏈輪25和第一鏈輪23之間通過傳動鏈24鏈傳動連接，第二鏈輪25的直徑小于第一鏈輪23的直徑，在使用過程中，搖動搖把26，然后第二鏈輪25轉動，第二鏈輪25通過傳動鏈24帶動第一鏈輪23轉動；所述連接桿10的上端設有下固定環9，下固定環9的上端設有上固定環8，上固定環8和下固定環9之間通過第一螺栓12固定連接在一起，下固定環9和連接桿10由同種材料一體鑄造而成，凸軸7轉動安裝在上固定環8和下固定環9之間，凸軸7的兩端連接有第一轉軸3，第一轉軸3的兩端通過軸承轉動安裝在柱體2的兩側，柱體2的上端通過螺栓安裝有蓋帽5，蓋帽5與柱體2之間設有密封墊圈，第一轉軸3的右側連接有第一鏈輪23，第一鏈輪23設在柱體2的外側，且第一鏈輪23和第二鏈輪25位于同一平面內；使用過程中，當?shù)谝绘溳?3轉動時，第一轉軸3也隨著第一鏈輪23轉動，第一轉軸3帶動凸軸7轉動，從而使得連接桿10向上或向下運動；當連接桿10向下運動，從而使得滑塊22向下運動，滑塊22帶動壓板17向下運動，從而使得扎孔釘扎入土壤中，從而完成扎孔工作；當扎孔結束后將搖動搖把26使得凸軸7運動到圓柱形通孔6的上部，即可使扎孔釘19離開土壤。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下作出各種變化。
