本實用新型涉及一種魚護。

背景技術：

現在的魚護多為柱狀，一般都是用漁網做網部（就是圍在外面的護欄），為了防止網部變形，每隔一段都會橫向設有支撐圈。

技術實現要素：

本實用新型要解決的技術問題是：因為漁網這種材料網眼較大，其與支撐圈之間的固定比較難，經常會出現：支撐圈（或者其兩者之間的固定線）將網部磨損，造成其整體損壞。特別是，經過長時間使用，支撐圈會生銹，加大對網部的磨損。

本實用新型的目的是提供一種魚護，其網部與支撐圈之間的固定較為穩定。

本實用新型的技術方案具體為：

一種魚護，包括魚護本體，本體外固定漁網形成網部，網部橫向固定支撐圈，所述網部與支撐圈之間的固定具體為：網部向外側凹陷形成固定支撐圈的固定部，支撐圈整體位于固定部內，固定部上下兩側的邊緣部之間固定。

兩側的邊緣部之間通過線縫合固定。

固定部外整體包裹防護層，防護層上側的邊沿部、固定部的上側的邊緣部、固定部的下側的邊緣部與防護層下側的邊沿部，該四層整體通過線縫合固定。

防護層為織帶。

支撐圈的材料為鋼絲。

魚護的口部設有地插。

固定部外側設有提手。

魚護的底部設有十字狀加固織帶。

相對于現有技術，本實用新型的技術效果為，本實用新型將支撐圈整體設在網部內側，網部對支撐圈形成多點支撐，有效分解了每個網眼處的受力，這樣每個網線分擔的力較小，網部與支撐圈的固定較為穩定。

附圖說明

圖1是本實用新型的示意圖。

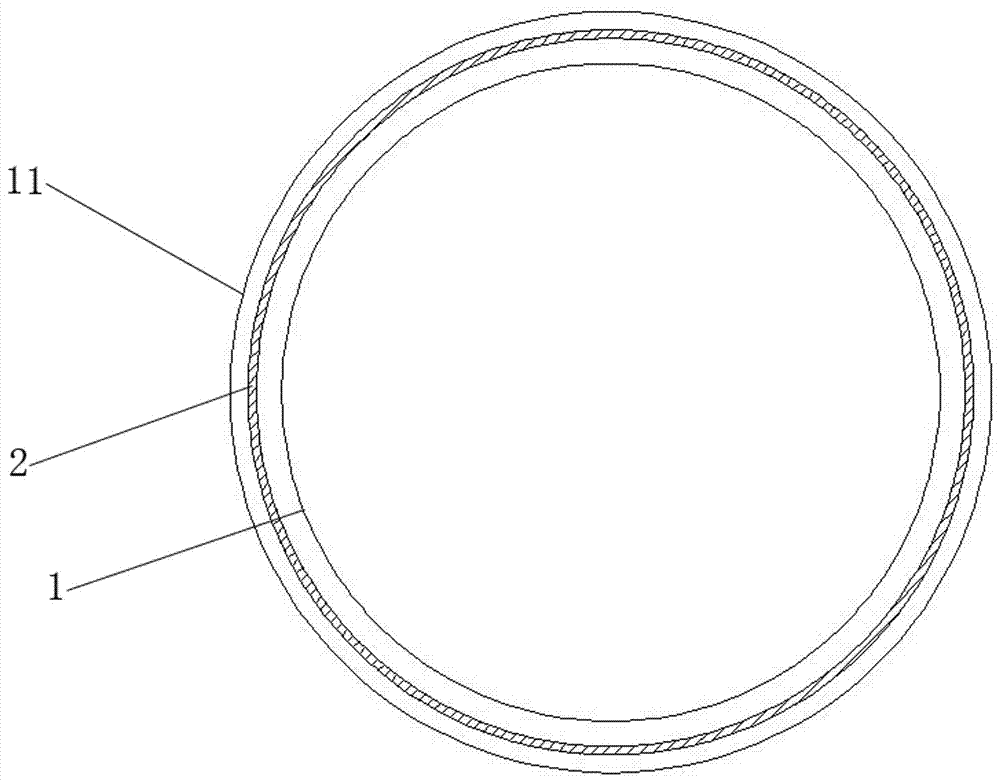

圖2為支撐部水平方向的剖面示意圖。

圖3為支撐部垂直方向的剖面示意圖。

圖4為支撐部放大的垂直方向剖面示意圖。

圖5為本實用新型底部的俯視示意圖。

具體實施方式

如附圖1-5所示，一種魚護，包括魚護本體，本體外固定漁網形成網部1，網部1橫向固定支撐圈2。

網部1與支撐圈2之間的固定具體為：網部1向外側凹陷形成固定支撐圈2的固定部11，支撐圈2整體位于固定部11內，固定部11上下兩側的邊緣部12之間固定。

兩側的邊緣部12之間通過線縫合固定。

固定部11外整體包裹防護層5，防護層5上側的邊沿部51、固定部11的上側的邊緣部12、固定部11的下側的邊緣部12與防護層5下側的邊沿部51，該四層整體通過線縫合固定。在固定部11增加一個保護層，會增加整體的耐磨度。防護層5可以為織帶，織帶能增加其耐磨性。

支撐圈2的材料為鋼絲，節省成本。

如圖1，魚護的口部設有地插8，方便其固定在水邊。

如圖1，固定部11外側設有提手81，方便提魚。

如圖5，魚護的底部設有十字狀加固織帶83，加強底部的支撐力。

如附圖1-5所示，其使用時， 與現有技術一樣。

以上所述的僅是本實用新型的優選實施方式，應當指出，對于本領域的技術人員來說，在不脫離本實用新型整體構思前提下，還可以作出若干改變和改進，這些也應該視為本實用新型的保護范圍。
