本實用新型涉及農業技術領域，具體為一種農業病蟲害防治裝置。

背景技術：

農業是利用動植物的生長發育規律，通過人工培育來獲得產品的產業。農業屬于第一產業，研究農業的科學是農學。農業的勞動對象是有生命的動植物，獲得的產品是動植物本身。農業是提供支撐國民經濟建設與發展的基礎產業。農業是人們利用動植物體的生活機能，把自然界的物質和能轉化為人類需要的產品的生產部門?，F階段的農業分為植物栽培和動物飼養兩大類。土地是農業中不可替代的在基本生產資料，勞動對象主要是有生命的動植物，生產時間與勞動時間不一致，受自然條件影響大，有明顯的區域性和季節性。在農業的生產中用到了農業病蟲害防治裝置。

現如今的農業病蟲害防治裝置結構復雜，實用性不強，不能根據農作物的需要調節滅蟲盒的高度，降低了使用效率，滅蟲的效果不好，不方便人們的使用。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本實用新型提供了一種農業病蟲害防治裝置，解決了農業病蟲害防治裝置結構復雜，不能根據農作物的生長情況去調節滅蟲盒的高度、使用效率低，不方便使用和實用性不強的問題。

（二）技術方案

為實現上述目的，本實用新型提供如下技術方案：一種農業病蟲害防治裝置，包括承載盒，所述承載盒的內部固定安裝有橫板，所述橫板的頂部固定安裝有伺服電機，所述承載盒的頂部固定安裝有殼體，所述殼體的內部插接有升降板，所述升降板的頂端穿過殼體頂部開設的凹槽且延伸至殼體的外部，所述殼體內腔的底部與伸縮彈簧的一端固定連接，所述伸縮彈簧的另一端穿過殼體與升降板內腔的頂部固定連接，所述升降板內腔的頂部與線繩的一端固定連接，所述線繩的另一端依次穿過伸縮彈簧、殼體和承載盒且延伸至承載盒的內部與伺服電機的輸出軸固定連接，所述殼體頂部凹槽的出口處活動連接有滾輪，所述升降板的表面開設有與滾輪配合使用的滑軌，所述升降板的頂部固定安裝有承載板，所述承載板的頂部固定安裝有滅蟲盒，所述承載板的底部設置有伸縮板。

優選的，所述伺服電機的輸出軸與承載盒內腔中設置的繞線輪的背面固定連接，所述繞線輪的表面與線繩的一端固定連接。

優選的，所述升降板底部的兩端均活動連接有滑輪，所述殼體內壁的兩側均開設有與滑輪配合使用的滑軌。

優選的，所述伺服電機的外部套接有穩固架，所述穩固架的底部與橫板的上表面固定連接。

優選的，所述伸縮板由第一板體和第二板體構成，第一板體的一端插入第二板體頂部開設的凹槽中。

優選的，所述伸縮彈簧的頂部和底部均固定安裝有橫條。

（三）有益效果

本實用新型提供了一種農業病蟲害防治裝置。具備以下有益效果：

1、該農業病蟲害防治裝置，通過承載盒、橫板、伺服電機、殼體、升降板、伸縮彈簧、線繩、滾輪、承載板、滅蟲盒、繞線輪、滑輪、穩固架和伸縮板的配合使用，達到了能根據農作物的生長需要去調節滅蟲盒的高度，操作過程簡便，提高了滅蟲盒的使用效率，實用性強，方便了人們的使用。

2、該農業病蟲害防治裝置，根據農作物的生長情況，通過伺服電機轉動帶動線繩放松，受力的伸縮彈簧復位，升降板在殼體的內部上升，承載板隨著升降板的上升而上升，滅蟲盒隨著承載板的運動而運動，通過伸縮板的設置，伸縮板具有伸縮性，伸縮板起到了限位的作用。

3、該農業病蟲害防治裝置，結構緊湊，設計合理，便于推廣使用。

附圖說明

圖1為本實用新型結構剖面圖；

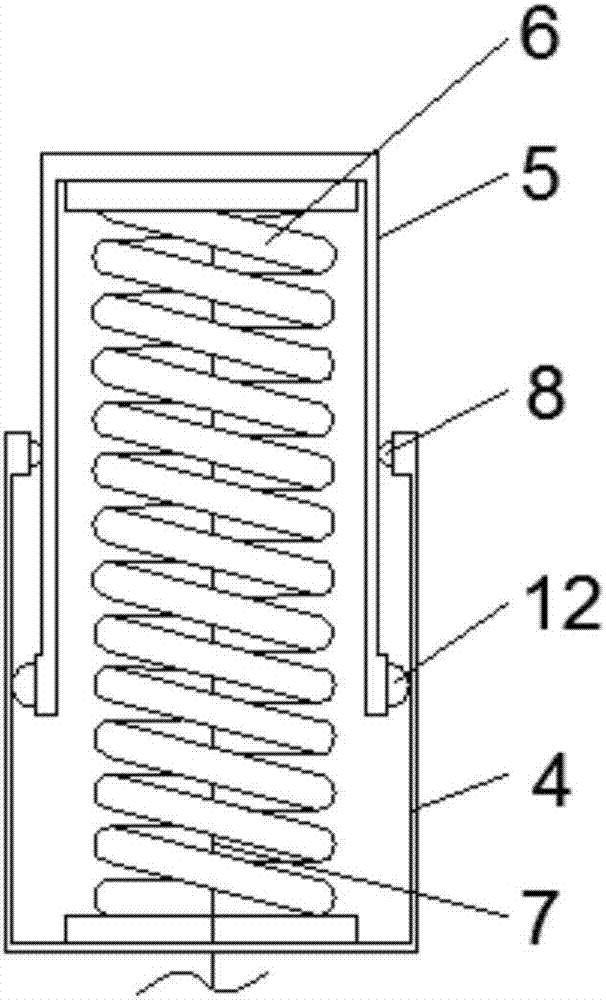

圖2為本實用新型結構殼體和升降板的結構剖面圖。

圖中：1承載盒、2橫板、3伺服電機、4殼體、5升降板、6伸縮彈簧、7線繩、8滾輪、9承載板、10滅蟲盒、11繞線輪、12滑輪、13穩固架、14伸縮板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-2所示，本實用新型提供一種技術方案：一種農業病蟲害防治裝置，包括承載盒1，承載盒1起到了承載的作用，承載盒1對其內部的裝置起到了保護的作用，承載盒1的內部固定安裝有橫板2，橫板2的頂部固定安裝有伺服電機3，伺服電機3的供電方式是通過外置的電源供電，伺服電機3的外部套接有穩固架13，穩固架13的設置使得伺服電機3的放置更穩固，穩固架13的底部與橫板2的上表面固定連接，承載盒1的頂部固定安裝有殼體4，殼體4的內部插接有升降板5，升降板5的頂端穿過殼體4頂部開設的凹槽且延伸至殼體4的外部，殼體4內腔的底部與伸縮彈簧6的一端固定連接，伸縮彈簧6具有伸縮性，伸縮彈簧6具有彈性，伸縮彈簧6具有復位的作用，伸縮彈簧6的頂部和底部均固定安裝有橫條，橫條對伸縮彈簧6起到了保護的作用，伸縮彈簧6的另一端穿過殼體4與升降板5內腔的頂部固定連接，升降板5內腔的頂部與線繩7的一端固定連接，伺服電機3的輸出軸與承載盒1內腔中設置的繞線輪11的背面固定連接，繞線輪11具有繞線的功能，繞線輪11的表面與線繩7的一端固定連接，線繩7的另一端依次穿過伸縮彈簧6、殼體4和承載盒1且延伸至承載盒1的內部與伺服電機3的輸出軸固定連接，殼體4頂部凹槽的出口處活動連接有滾輪8，升降板5的表面開設有與滾輪8配合使用的滑軌，升降板5底部的兩端均活動連接有滑輪12，殼體4內壁的兩側均開設有與滑輪12配合使用的滑軌，升降板5的頂部固定安裝有承載板9，承載板9的頂部固定安裝有滅蟲盒10，承載板9的底部設置有伸縮板14，伸縮板14由第一板體和第二板體構成，第一板體的一端插入第二板體頂部開設的凹槽中，該農業病蟲害防治裝置，根據農作物的生長情況，通過伺服電機3轉動帶動線繩7放松，受力的伸縮彈簧6復位，升降板5在殼體4的內部上升，承載板9隨著升降板5的上升而上升，滅蟲盒10隨著承載板9的運動而運動，通過伸縮板14的設置，伸縮板14具有伸縮性，伸縮板14起到了限位的作用。

綜上可得，該農業病蟲害防治裝置，通過承載盒1、橫板2、伺服電機3、殼體4、升降板5、伸縮彈簧6、線繩7、滾輪8、承載板9、滅蟲盒10、繞線輪11、滑輪12、穩固架13和伸縮板14的配合使用，達到了能根據農作物的生長需要去調節滅蟲盒10的高度，操作過程簡便，提高了滅蟲盒10的使用效率，實用性強，方便了人們的使用。

另外，該農業病蟲害防治裝置，根據農作物的生長情況，通過伺服電機3轉動帶動線繩7放松，受力的伸縮彈簧6復位，升降板5在殼體4的內部上升，承載板9隨著升降板5的上升而上升，滅蟲盒10隨著承載板9的運動而運動，通過伸縮板14的設置，伸縮板14具有伸縮性，伸縮板14起到了限位的作用。

并且，該農業病蟲害防治裝置，結構緊湊，設計合理，便于推廣使用。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定，需要說明的是，該文中出現的電器元件均與外界的主控器及220V市電電連接，并且主控器可為計算機等起到控制的常規已知設備。
