本實用新型涉及播種器技術領域，具體為一種具有浸泡功能的播種器。

背景技術：

播種機以作物種子為播種對象的種植機械。用于某類或某種作物的播種機，常冠以作物種類名稱，如谷物條播機、玉米穴播機、棉花播種機、牧草撒播機等。播種機種植的對象是作物的種子或制成丸粒狀的包衣種子。它按播種方式可分為真空種子播種機撒播機、條播機和穴播機3類。50年代開始大量發展的各類型精密播種機，能精確控制播種量、穴(株)距和播深。70年代開始發展的氣力排種精密播種機，其排種器(氣吸式、氣壓式或氣吹式)利用正壓或負壓氣流按一定的間隔排出一列種子，實現單粒精密穴播，與傳統的機械式排種器相比，具有播量精確、不傷種子等特點。此外還有一種機械式精密排種器,能用于大豆、玉米和高粱等中耕作物的條播和穴播。

現有的播種機在使用的過程中不能對種子進行浸泡，降低了種子的發芽率，同時現有的播種機在使用時不可以調節出種量。

技術實現要素：

本實用新型的目的在于提供一種具有浸泡功能的播種器，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種具有浸泡功能的播種器，包括底座，所述底座的一側安裝有連接件，所述底座的頂部安裝有蓄電池，所述蓄電池的頂部安裝有控制面板，所述控制面板上安裝有顯示屏、控制按鈕和指示燈，所述控制面板的內部安裝有單片機，所述蓄電池的一側安裝有播種箱，所述播種箱的頂部安裝有進料口，所述播種箱的一側安裝有排污口，所述排污口的對應一側安裝有工具箱，所述工具箱的內部安裝有第一電動推桿，所述第一電動推桿的一側安裝有推板，所述進料口的下部安裝有排水口，所述排水口與所述播種箱的連接處安裝有過濾網，所述播種箱的箱壁內部安裝有電熱網，所述播種箱的一側內壁安裝有溫度傳感器，所述播種箱的底部通過連接管與閥門箱連接，所述連接管上安裝有震動電機，所述連接管的上部安裝有封門，所述封門的一側通過第二電動推桿與所述播種箱的內壁連接，所述閥門箱的底部安裝有出料管，所述閥門箱的內部安裝有旋轉十字閥芯，所述閥門箱的一側安裝有旋轉電機，所述底座的底部安裝有若干個移動輪。

進一步的，所述蓄電池、控制面板、溫度傳感器、第一電動推桿、第二電動推桿、震動電機、旋轉電機和電熱網均與單片機電性連接。

進一步的，所述單片機為一種AT89S51單片機。

進一步的，所述第一電動推桿和第二電動推桿均由驅動電機、減速齒輪、螺桿、螺母、導套、推桿、滑座、彈簧、外殼、渦輪和微動控制開關組成。

進一步的，所述旋轉電機與旋轉十字閥芯通過齒輪活動連接。

進一步的，所述連接管和出料管的內徑與旋轉十字閥芯的外徑大小相等。

與現有技術相比，本實用新型的有益效果是：該種具有浸泡功能的播種器，將種子通過進料口加入播種箱內部，加入一定量的水，通過操控控制面板使單片機控制電熱網工作，為水加熱，溫度傳感器便于實時監控水溫，并將收集的信號傳遞給單片機，便于精確控制水溫，便于加大種子的發芽率，同時壞了的種子會浮在水面上，操控控制面板使單片機控制第一電動推桿帶動推板運行，將壞的種子和漂浮的雜質通過排污口排出，播種時，通過控制面板使單片機控制第二電動推桿運行，便于打開封門，旋轉電機運行，帶動旋轉十字閥芯旋轉，便于播種，通過調節旋轉電機的轉速便于調節出種量，轉速越快，出種量越少。

附圖說明

圖1是本實用新型的整體結構示意圖；

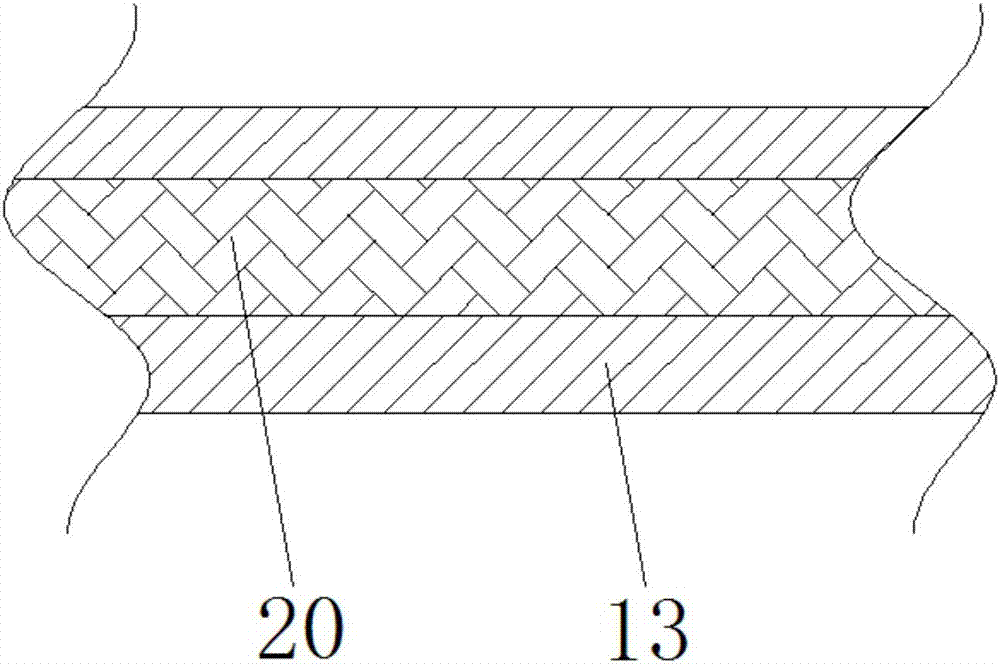

圖2是本實用新型的播種箱箱壁結構示意圖；

圖3是本實用新型的排水口放大結構示意圖；

圖4是本實用新型的控制面板內部結構示意圖；

附圖標記中：1-底座；2-連接件；3-蓄電池；4-控制面板；5-溫度傳感器；6-工具箱；7-第一電動推桿；8-推板；9-進料口；10-第二電動推桿；11-封門；12-震動電機；13-播種箱；14-排污口；15-排水口；16-旋轉電機；17-旋轉十字閥芯；18-閥門箱；19-移動輪；20-電熱網；21-過濾網；22-單片機。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種具有浸泡功能的播種器，包括底座1，底座1的一側安裝有連接件2，底座1的頂部安裝有蓄電池3，蓄電池3的頂部安裝有控制面板4，控制面板4上安裝有顯示屏、控制按鈕和指示燈，控制面板4的內部安裝有單片機22，蓄電池3的一側安裝有播種箱13，播種箱13的頂部安裝有進料口9，播種箱13的一側安裝有排污口14，排污口14的對應一側安裝有工具箱6，工具箱6的內部安裝有第一電動推桿7，第一電動推桿7的一側安裝有推板8，進料口9的下部安裝有排水口15，排水口15與播種箱13的連接處安裝有過濾網21，播種箱13的箱壁內部安裝有電熱網20，播種箱13的一側內壁安裝有溫度傳感器5，播種箱13的底部通過連接管與閥門箱18連接，連接管上安裝有震動電機12，連接管的上部安裝有封門11，封門11的一側通過第二電動推桿10與播種箱13的內壁連接，閥門箱18的底部安裝有出料管，閥門箱18的內部安裝有旋轉十字閥芯17，閥門箱18的一側安裝有旋轉電機16，底座1的底部安裝有若干個移動輪19。

進一步的，所述蓄電池3、控制面板4、溫度傳感器5、第一電動推桿7、第二電動推桿10、震動電機12、旋轉電機16和電熱網20均與單片機22電性連接，便于信號的傳輸。

進一步的，所述單片機22為一種AT89S51單片機，具有高性能和低功耗的特點。

進一步的，所述第一電動推桿7和第二電動推桿10均由驅動電機、減速齒輪、螺桿、螺母、導套、推桿、滑座、彈簧、外殼、渦輪和微動控制開關組成，便于做直線往復運動。

進一步的，所述旋轉電機16與旋轉十字閥芯17通過齒輪活動連接，便于帶動旋轉十字閥芯17旋轉。

進一步的，所述連接管和出料管的內徑與旋轉十字閥芯17的外徑大小相等，便于封口。

工作原理：工作時，將種子通過進料口9加入播種箱13內部，加入一定量的水，通過操控控制面板4使單片機22控制電熱網20工作，為水加熱，溫度傳感器5便于實時監控水溫，并將收集的信號傳遞給單片機22，便于精確控制水溫，便于加大種子的發芽率，同時壞了的種子會浮在水面上，操控控制面板4使單片機22控制第一電動推桿7帶動推板8運行，將壞的種子和漂浮的雜質通過排污口14排出，播種時，通過控制面板4使單片機22控制第二電動推桿10運行，便于打開封門11，旋轉電機16運行，帶動旋轉十字閥芯17旋轉，便于播種，通過調節旋轉電機16的轉速便于調節出種量，轉速越快，出種量越少。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
