本實用新型屬于農用設備技術領域，涉及一種噴霧器。

背景技術：

噴霧器是噴霧器材的簡稱。噴霧器是利用空吸作用將藥水或其他液體變成霧狀，均勻地噴射到其他物體上的器具，由壓縮空氣的裝置和細管、噴嘴等組成，噴霧器種類多樣，包括手搖式噴霧器、高壓自動噴霧器、電動噴霧器等，任何一種噴霧器均包括用于盛放溶液的罐體，只是罐體的大小、形狀有所不同，對于手持式噴霧器，其罐體較小，但是由于罐體通常采用塑料注塑而成，外表面光滑，因此在使用時抓握不夠穩定。

技術實現要素：

本實用新型的目的是針對現有的技術存在上述問題，提出了一種噴霧器，它所要解決的技術問題如何使得噴霧器體積較小，使用更加方便。

本實用新型的目的可通過下列技術方案來實現：一種噴霧器，其特征在于，包括下殼體、上殼體和帽體，所述下殼體和上殼體均制為筒狀，所述帽體可拆卸連接在上殼體的頂部，所述上殼體的底部可拆卸連接在下殼體的頂部，且下殼體上設置有一具有掛鉤的連接環，所述上殼體內設置有向下延伸至下殼體的泵體，所述下殼體的底端可拆卸連接有吸液管，所述上殼體設置有出液接頭。

本噴霧器呈直筒狀，進液管連接在噴霧器的下殼體底端，出液接頭設置在上殼體上，結構緊湊，體積較小；在日常使用時，將吸液管插入到儲液桶中，再將噴霧器通過掛鉤掛設在腰帶或扁擔或自行車等農用工具上，開啟泵體后，泵體可以將液體由吸液管提升到出液接頭以進行移動式噴霧，操作方便。

在上述的噴霧器中，所述下殼體的底端通過螺紋旋接有一吸液接頭，所述吸液接頭具有豎直向下延伸的連接管，所述連接管與下殼體的內腔相連通，所述吸液管的頂端套設在連接管上。吸液接頭通過可拆卸結構連接在下殼體的底端，清洗和維修更換都十分方便。

在上述的噴霧器中，所述吸液管為塑膠或橡膠制成的軟管。吸液管制為軟管后可以隨意彎折，吸液更加方便。

在上述的噴霧器中，所述吸液管的底端連接有帶過濾器的進液嘴。過濾器具有一定的重量，能夠保證軟質的吸液管能夠更好地進行吸液，同時過濾器還能過濾掉液體中的雜志，避免堵塞。

在上述的噴霧器中，所述出液接頭通過螺紋旋接在上殼體的側壁上。出液接頭和上殼體為可拆卸結構，清洗和維修更換都十分方便。

在上述的噴霧器中，所述出液接頭上還旋接有鎖緊螺母，所述鎖緊螺母的一側端面抵靠在上殼體的側壁上。設置鎖緊螺母可以避免出液接頭在出液時受力而脫落，提高使用的穩定性。

在上述的噴霧器中，所述帽體套設在上殼體上，且帽體和上殼體之間通過卡扣結構相連接。拆裝方便，密封性好，此外帽體和上殼體之間也可通過螺紋旋接。

在上述的噴霧器中，所述帽體內設置有用于為泵體供電的電池盒，所述帽體的頂面具有控制開關。電池盒和上、下殼體相分離，拆裝更加方便，同時能夠避免電池盒進水。

在上述的噴霧器中，所述下殼體的上端制為縮口部，所述上殼體通過螺紋旋接在縮口部上，所述連接環套設在縮口部上，且連接環夾設在上殼體和下殼體之間。

在上述的噴霧器中，所述下殼體的上端制為縮口部，所述上殼體通過螺紋旋接在縮口部上，所述連接環套設在上殼體的外部，所述上殼體的下端通過螺紋旋接有鎖緊螺圈，所述鎖緊螺圈的底面抵靠在連接環的頂面上。連接環通過鎖緊螺圈單獨實現鎖緊定位，便于對連接環上掛鉤的位置進行調整，同時又避免了頻繁地拆裝上、下殼體而影響整個噴霧器的密封性。

與現有技術相比，本實用新型具有以下的優點：

1、本噴霧器體積小，攜帶方便，而且使用時可以通過掛鉤進行輔助固定，十分方便；

2、本噴霧器的各部件之間通過可拆卸結構相連接，維修和清洗也都十分的方便。

附圖說明

圖1是本實用新型的結構示意圖。

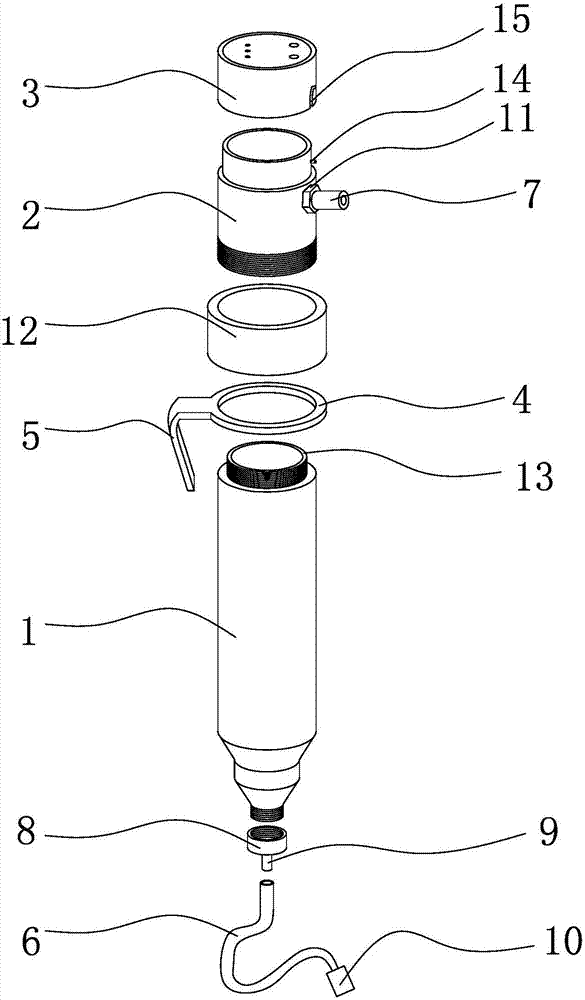

圖2是本實用新型的爆炸圖。

圖3是本實用新型另一形式實施例的爆炸圖。

圖中，1、下殼體；2、上殼體；3、帽體；4、連接環；5、掛鉤；6、吸液管；7、出液接頭；8、吸液接頭；9、連接管；10、進液嘴；11、鎖緊螺母；12、鎖緊螺圈；13、縮口部；14、定位柱；15、定位槽。

具體實施方式

以下是本實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

實施例一：

參照圖1和圖2，本實施例為一種噴霧器，包括下殼體1、上殼體2和帽體3，下殼體1和上殼體2均制為筒狀，帽體3可拆卸連接在上殼體2的頂部，上殼體2的底部可拆卸連接在下殼體1的頂部，且下殼體1上設置有一具有掛鉤5的連接環4，上殼體2內設置有向下延伸至下殼體1的泵體，下殼體1的底端通過吸液接頭8可拆卸連接有吸液管6，吸液接頭8通過螺紋旋接在下殼體1的底端，且吸液接頭8具有豎直向下延伸的連接管9，連接管9與下殼體1的內腔相連通，吸液管6的頂端套設在連接管9上，吸液管6的底端連接有帶過濾器的進液嘴10，吸液管6為塑膠或橡膠制成的軟管，吸液更加方便。上殼體2的側壁上螺紋旋接有出液接頭7，出液接頭7上還旋接有鎖緊螺母11，鎖緊螺母11的一側端面抵靠在上殼體2的側壁上。

具體結構如下，帽體3內設置有用于為泵體供電的電池盒，且帽體3的頂面具有用于控制開關。上殼體2的上部側壁上設置有定位柱14，帽體3上具有弧形的定位槽15，帽體3套設在上殼體2上，且帽體3和上殼體2之間通過定位槽15和定位柱14相配合實現定位連接。下殼體1的上端制為縮口部13，上殼體2通過螺紋旋接在縮口部13上，連接環4套設在上殼體2的外部，上殼體2的下端通過螺紋旋接有鎖緊螺圈12，鎖緊螺圈12的底面抵靠在連接環4的頂面上。

實施例二：

本實施例二與實施例一的機構基本相同，不同點在于，本實施例二中，連接環4套設在縮口部13上，當上殼體2旋緊在下殼體1的縮口部13上后，連接環4夾設在上殼體2和下殼體1之間。

本文中所描述的具體實施例僅僅是對本實用新型精神作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
